배터리 단자 발열 원인과 산업용 해결 방법

고전류 리튬 배터리 시스템에서는 배터리 단자 발열 문제가 자주 발생합니다. 접촉 저항이 증가하거나 전류 용량이 부족하면 단자 온도가 빠르게 상승할 수 있습니다.

특히 ESS, AGV, 산업 장비에서는 작은 발열도 출력 저하와 시스템 장애로 이어질 수 있습니다.

이 글에서는 배터리 단자 발열 원인, 접촉 불량 문제, 케이블 규격 영향, 산업용 점검 방법을 엔지니어링 기준으로 설명합니다.

Key takeaways

• 배터리 단자 발열의 가장 큰 원인은 접촉 저항 증가입니다.
• 과전류와 케이블 규격 부족도 주요 원인입니다.
• 고전류 시스템에서는 작은 저항 차이도 큰 열을 발생시킬 수 있습니다.
• 산업용 배터리는 단자·커넥터·케이블을 함께 설계해야 합니다.
• 반복 진동 환경에서는 접촉 안정성이 매우 중요합니다.

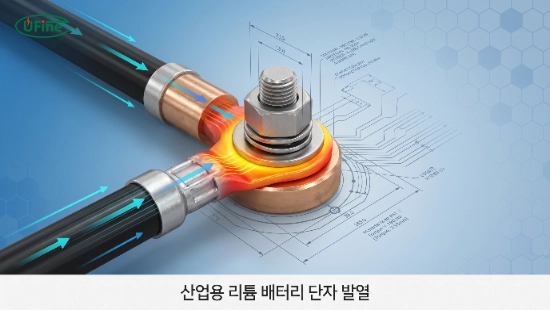

1. 배터리 단자 발열이 위험한 이유

배터리 단자가 뜨거워지면 단순 온도 상승으로 끝나지 않습니다.

고온 상태가 지속되면:

• 출력 저하
• 전압 강하
• 단자 산화
• 커넥터 변형
• 절연 손상

문제가 발생할 수 있습니다.

특히 리튬 배터리는 고출력 특성이 있기 때문에 발열 관리가 매우 중요합니다.

산업용 환경에서는 단자 발열이 결국 시스템 다운타임과 유지보수 비용 증가로 이어질 수 있습니다.

2. 배터리 단자 발열의 가장 큰 원인: 접촉 저항 증가

배터리 단자 발열의 핵심 원인은 대부분 접촉 저항(Contact Resistance)입니다.

전류가 흐를 때 저항이 증가하면 열이 발생합니다.

기본 공식: P = I² × R

전류가 높을수록 발열은 급격히 증가합니다.

예:

• 전류: 120A
• 접촉 저항: 0.5mΩ → 정상
• 접촉 저항: 4mΩ → 위험

산업용 시스템에서는 mΩ 단위 차이도 큰 열 차이를 만듭니다.

접촉 저항이 증가하는 대표 원인

단자 체결 불량

볼트 체결력이 부족하면 접촉 면적이 감소합니다.

결과: 국부 발열, 스파크, 산화 증가가 발생합니다.

반복 진동

AGV, 산업 로봇, 이동 장비에서는 지속적인 진동이 발생합니다.

진동은 체결 압력 감소와 미세 접촉 불량을 유발할 수 있습니다.

산화 및 오염

습기와 먼지가 많은 환경에서는 단자 표면 산화가 증가합니다.

산화층은 저항을 증가시키고 결국 발열로 이어집니다.

특히 야외 ESS 환경에서는 주기적인 점검이 중요합니다.

3. 과전류가 배터리 단자 발열에 미치는 영향

많은 사용자가 단자의 “최대 전류”만 확인합니다.

하지만 실제 산업 환경에서는:

• 연속 전류
• 순간 피크 전류
• 사용 시간

을 모두 고려해야 합니다.

전류 용량 계산 예시

시스템 출력: 6000W, 48V

필요 전류: 6000 ÷ 48 ≈ 125A

즉, 125A 이상 안정적으로 처리 가능한 단자가 필요합니다.

하지만 모터 기동 순간 200A 이상 피크 전류가 발생할 수도 있습니다.

이 경우 단자와 커넥터 모두 과열 위험이 증가합니다.

4. 케이블 규격 부족도 단자 발열 원인이 될 수 있다

배터리 단자만 확인하고 케이블 규격을 무시하는 경우가 많습니다.

하지만 케이블 저항도 전체 발열에 영향을 줍니다.

예:

예를 들어: 120A 시스템에서 AWG10 케이블을 사용하면 케이블 과열, 전압 강하, 단자 온도 상승이 동시에 발생할 수 있습니다.

5. 산업용 배터리 단자에서 자주 발생하는 발열 위치

산업 현장에서는 특정 위치에서 발열이 집중되는 경우가 많습니다.

특히 압착(Crimp) 품질은 매우 중요합니다. 압착 불량은 내부 저항 증가로 이어질 수 있습니다.

6. 리튬 배터리 단자 발열 점검 방법

산업용 시스템에서는 정기 점검이 중요합니다.

대표 점검 방법:

• 열화상 카메라 확인
• 체결 토크 점검
• 단자 산화 상태 확인
• 케이블 변색 확인
• 전압 강하 측정

특히 열화상 카메라는 초기 발열 문제를 빠르게 발견할 수 있습니다.

7. 배터리 단자 발열을 줄이는 방법

• 접촉 면적 증가 – 고품질 단자 사용, 금도금 접점 적용
• 체결력 유지 – Lock Washer 사용, 진동 대응 구조 적용
• 적절한 케이블 선택 – 충분한 AWG 규격 사용, 과도한 케이블 길이 감소
• 방수 및 방진 관리 – IP67 이상 구조 사용, 습기 유입 방지
• 열 분산 설계 – 고전류 시스템에서는 단순 연결이 아니라 열 흐름, 공기 순환, 방열 구조까지 고려해야 합니다.

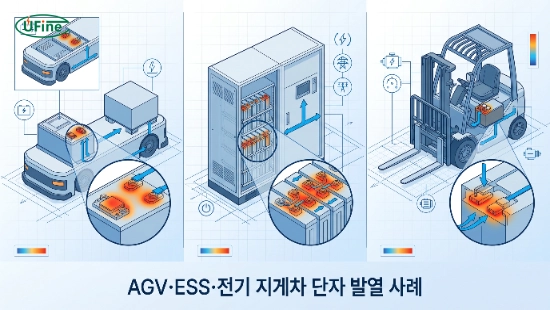

8. 산업별 배터리 단자 발열 문제 사례

배터리 단자 발열은 산업마다 발생 원인이 다릅니다.

단순히 “전류가 높아서”가 아니라 사용 패턴, 진동, 충방전 사이클, 유지보수 환경이 모두 영향을 줍니다.

AGV / AMR 로봇

AGV는 반복 가속과 감속이 많기 때문에 순간 피크 전류가 자주 발생합니다.

대표 문제: XT90 접점 과열, 반복 진동으로 체결 압력 감소, 이동 중 미세 스파크 발생

특히 자동 물류 환경에서는 하루 종일 충방전이 반복되기 때문에 접촉 저항 증가 속도가 빠릅니다.

ESS 에너지 저장 시스템

ESS는 장시간 고전류가 흐르는 경우가 많습니다.

대표 문제: 단자 장기 발열, 산화 증가, 볼트 체결부 온도 상승

ESS는 순간 피크보다 지속적인 열 축적이 더 위험합니다. 특히 야외 ESS는 습기, 먼지, 온도 변화 영향으로 단자 산화가 빨라질 수 있습니다.

전기 지게차

전기 지게차는 고출력 모터 때문에 순간 고전류가 매우 높습니다.

대표 문제: Anderson 단자 발열, 케이블 압착부 과열, 배터리 메인 출력부 온도 상승

지게차는 반복 충격, 진동, 먼지 환경이 심하기 때문에 산업용 고내구 구조가 중요합니다.

드론 및 이동형 장비

드론은 작은 공간에 고출력을 사용합니다.

대표 문제: 경량 커넥터 발열, 케이블 저항 증가, 고온 환경 출력 저하

특히 여름철에는 배터리 내부 온도와 단자 발열이 동시에 증가할 수 있습니다.

9. ESS와 AGV에서 실제로 많이 발생하는 발열 패턴

산업 현장에서 자주 발견되는 패턴은 거의 비슷합니다.

체결부 국부 발열

특징: 특정 단자만 뜨거움, 좌우 온도 차이 발생, 접촉 압력 불균형

원인: 체결 토크 부족, 산화, 진동

케이블 연결부 발열

특징: Crimp 부위 온도 상승, 케이블 변색

원인: 압착 품질 부족, 작은 AWG 사용, 장시간 과전류

커넥터 내부 발열

특징: 플라스틱 변형, 냄새 발생, 접점 변색

원인: 접촉 저항 증가, 반복 탈착, 정격 초과 사용
