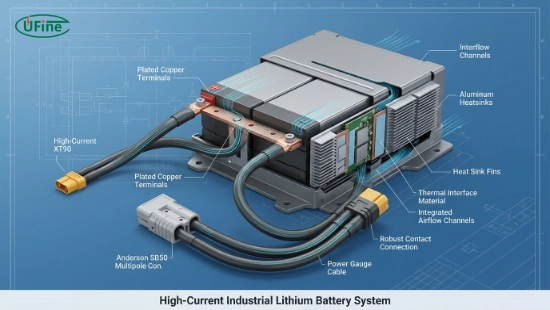

고전류 배터리 커넥터 선택 기준과 산업용 설계 방법

고전류 리튬 배터리 시스템에서는 커넥터 설계가 성능과 안전성에 직접적인 영향을 줍니다. 전류 용량이 부족하거나 접촉 저항이 높으면 발열, 전압 강하, 출력 손실 문제가 발생할 수 있습니다.

특히 AGV, ESS, 산업용 로봇 같은 고출력 장비에서는 단순 연결이 아니라 안정적인 전력 전달 구조가 중요합니다.

이 글에서는 고전류 배터리 커넥터 선택 기준, 전류 용량 계산, 발열 원인, 산업용 설계 방법을 엔지니어링 관점에서 설명합니다.

Key takeaways

• 고전류 배터리 커넥터는 전류 용량뿐 아니라 발열과 접촉 저항까지 함께 고려해야 합니다.
• 산업용 리튬 배터리 시스템에서는 XT90와 Anderson 계열이 많이 사용됩니다.
• 커넥터와 케이블은 하나의 전력 시스템으로 설계해야 합니다.
• ESS와 AGV 환경에서는 Anti-Spark 및 방수 구조가 중요합니다.
• 안정적인 커넥터 설계는 시스템 효율과 배터리 수명에 직접 영향을 줍니다.

1. 고전류 배터리 커넥터란 무엇인가? 일반 커넥터와 차이점

고전류 배터리 커넥터는 일반 커넥터보다 훨씬 높은 전력을 안정적으로 전달하기 위해 설계된 전력 인터페이스입니다.

보통 다음 범위를 의미합니다.

핵심 차이는 단순 “크기”가 아닙니다.

고전류 커넥터는:

• 접촉 면적(Contact Area)
• 도체 재질
• 열 분산 구조
• 삽입 압력
• 산화 저항성

까지 고려합니다.

즉, 전류 전달 효율 자체가 다릅니다.

2. 고전류 리튬 배터리 커넥터 선택 시 가장 중요한 요소: 전류 용량(Current Rating)

산업용 배터리 프로젝트에서 가장 흔한 실수는 “배터리 전압만 보고 커넥터를 선택하는 것”입니다.

실제로는:

• 연속 전류(Continuous Current)
• 순간 전류(Peak Current)
• 사용 시간(Duty Cycle)

을 모두 계산해야 합니다.

전류 용량 계산 방법

기본 공식: I = P ÷ V

예시:

• 시스템 출력: 5000W
• 배터리 전압: 48V
• 필요 전류: 5000 ÷ 48 ≈ 104A

즉, 실제 시스템은 최소 100A 이상 대응 가능한 커넥터가 필요합니다.

하지만 여기서 끝이 아닙니다. 산업 장비에서는 기동 순간 Peak Current가 발생합니다.

예:

• 연속 전류: 100A
• 순간 피크: 180A
• 기동 시간: 3초

이 경우 단순 100A 커넥터는 부족할 수 있습니다.

실제 엔지니어링에서는 최대 사용 전류의 1.25~1.5배 수준으로 설계하는 경우가 많습니다.

3. 전압 강하(Voltage Drop)가 시스템 효율에 미치는 영향

고전류 환경에서는 작은 저항도 큰 전력 손실을 만듭니다.

공식: V = I × R

예:

• 전류: 120A
• 접촉 저항: 3mΩ
• 전압 손실: 120 × 0.003 = 0.36V

0.36V는 작아 보일 수 있습니다. 하지만 출력 감소, 발열 증가, 효율 저하로 이어집니다.

특히 저전압 고전류 시스템(24V / 48V)은 전압 강하 영향이 매우 큽니다.

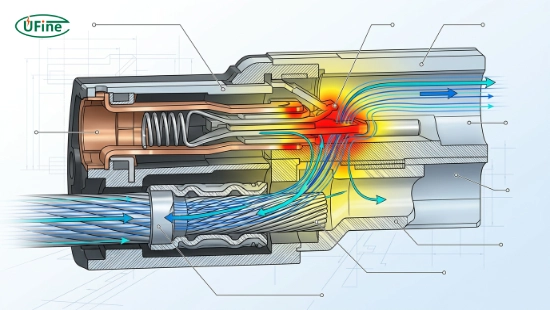

4. 고전류 배터리 커넥터 발열 원인 분석

고전류 시스템에서 발열은 가장 중요한 위험 요소입니다.

열은 다음 공식으로 증가합니다: P = I² × R

전류가 2배 증가하면 발열은 4배 증가합니다.

즉, 100A 환경에서는 매우 작은 접촉 저항도 심각한 과열을 유발할 수 있습니다.

대표 원인:

• 접촉 면적 부족
• 산화
• 반복 탈착
• 케이블 규격 부족
• 스프링 압력 감소

산업 현장에서는 “정격 전류 충족”보다 “장기 열 안정성”이 더 중요합니다.

5. XT90와 Anderson 중 어떤 커넥터가 더 적합할까?

고전류 산업용 리튬 배터리에서는 XT90와 Anderson 비교가 매우 많습니다.

기본 차이:

XT90는 전기 이동 장비, 로봇, 드론, AGV에 많이 사용됩니다.

Anderson은 ESS, 지게차, 고전력 저장 시스템, 산업 전원 공급에서 사실상 표준에 가깝습니다.

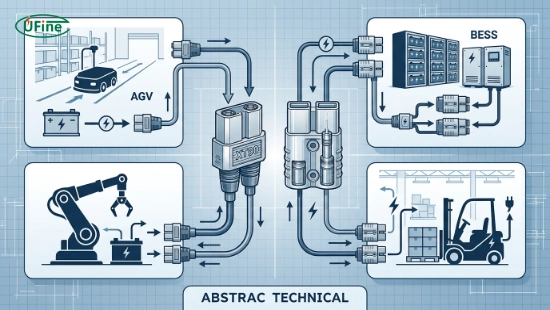

6. 산업별 고전류 배터리 커넥터 적용 매트릭스

고전류 커넥터는 산업별 사용 환경이 크게 다릅니다.

단순 전류 용량뿐 아니라 진동, 습기, 반복 탈착, 온도, 유지보수 방식까지 고려해야 합니다.

아래는 실제 산업 현장에서 많이 사용되는 구조입니다.

핵심 포인트는 산업마다 “중요한 위험 요소”가 다르다는 점입니다.

예를 들어 AGV는 진동, ESS는 열, 드론은 무게가 더 중요합니다.

7. 방수 고전류 배터리 커넥터 선택 기준: IP 등급 이해하기

산업 환경에서는 방수 성능이 매우 중요합니다.

특히 다음 환경에서는 필수입니다:

• 야외 AGV
• 농업 로봇
• ESS
• 태양광 저장 장치
• 이동형 배터리 시스템

IP 등급이란 무엇인가?

IP(Ingress Protection)는 먼지와 물에 대한 보호 수준입니다.

대표 등급:

일반 산업 환경에서는 보통 IP67이 가장 많이 사용됩니다.

방수 커넥터 선택 시 자주 발생하는 실수

많은 사용자가 “IP68이면 가장 좋은 커넥터”라고 생각합니다.

하지만 실제로는 발열, 접촉 저항, 삽입 수명도 함께 봐야 합니다.

방수 구조가 지나치게 강하면 열 배출 감소, 크기 증가, 유지보수 어려움 문제가 발생할 수 있습니다.

즉, IP 등급은 사용 환경에 맞춰 선택해야 합니다.

8. 케이블 AWG 선택 기준: 커넥터만 고전류여도 충분하지 않은 이유

고전류 배터리 시스템에서는 커넥터만 보는 설계가 매우 위험합니다.

케이블 굵기(AWG)가 부족하면 전압 강하, 과열, 효율 저하가 발생합니다.

즉, 커넥터와 케이블은 하나의 전력 시스템입니다.

AWG와 전류 용량 관계

대표 기준:

예: 100A 시스템에서 XT90 사용 + AWG10 케이블 사용 → 커넥터는 괜찮아도 케이블이 과열될 수 있습니다.

산업용 설계에서는 커넥터, 케이블, 단자 압착(Crimp), 열 분산을 하나의 구조로 설계해야 합니다.

9. OEM 고전류 리튬 배터리 커넥터 설계에서 중요한 요소

OEM 프로젝트에서는 단순 표준 커넥터 사용만으로는 충분하지 않습니다.

실제 산업 장비는 전압, 전류, 공간, 방수, 진동, 유지보수 방식이 모두 다릅니다.

따라서 커넥터도 시스템에 맞춰 최적화됩니다.

접촉 저항 최소화 설계

산업용 배터리 팩에서는 mΩ 단위 차이도 중요합니다.

접촉 저항이 증가하면 발열 증가, 효율 감소, 수명 저하가 발생합니다.

고급 설계에서는 금도금 접점, 다중 접촉 구조, 고압 스프링 구조를 사용합니다.

Anti-Spark 설계

고전압 ESS 시스템에서는 연결 순간 스파크가 발생할 수 있습니다.

특히 대용량 커패시터, 인버터, 고전압 배터리 팩 환경에서 중요합니다.

XT90S 같은 Anti-Spark 구조는 접점 손상 감소, 안전성 향상, 커넥터 수명 증가 효과가 있습니다.

진동 대응 구조

산업 장비에서는 반복 진동이 발생합니다.

진동이 심하면 접촉 압력 감소, 순간 단락, 출력 불안정 문제가 생길 수 있습니다.

따라서 산업용 커넥터는 Lock 구조, 고정 클립, 진동 저항 설계가 중요합니다.

10. 산업용 고전류 리튬 배터리 커넥터 맞춤 설계

산업 장비마다 요구 조건이 다르기 때문에 표준 커넥터만으로는 한계가 있습니다.

Ufine Battery는 다음과 같은 맞춤 설계를 지원합니다:

• 50A~300A+ 고전류 시스템
• ESS 및 AGV 전력 인터페이스
• Anti-Spark 구조
• IP67/IP68 방수 설계
• 고진동 산업 환경 대응
• 커넥터 + BMS 통합 설계

맞춤형 리튬 배터리 팩과 함께 커넥터, 케이블, 보호 회로, 충전 인터페이스까지 통합 설계 가능합니다.
