배터리 커넥터 종류 완벽 가이드: 리튬 배터리 커넥터 선택 방법과 규격 비교

리튬 배터리 시스템에서 많은 사용자가 배터리 셀 용량, BMS(Board Management System), 충전 방식에 집중하지만, 실제 산업 현장에서 시스템 안정성을 좌우하는 핵심 부품 중 하나는 바로 배터리 커넥터(Battery Connector) 입니다.

잘못된 커넥터 선택은 다음 문제를 유발할 수 있습니다.

• 전압 강하(Voltage Drop)
• 과열(Overheating)
• 접촉 저항 증가(Contact Resistance)
• 에너지 손실
• 출력 제한
• 커넥터 용융(Melting)
• 배터리 팩 수명 저하
• 화재 위험 증가

특히 고출력 리튬 배터리 팩, AGV, 로봇, 전기자전거, ESS(Energy Storage System), 산업 장비에서는 단순히 “연결되는 커넥터”가 아니라 전류 용량(Current Rating), 접촉 구조(Contact Design), 재질(Material), 내구성(Durability) 을 고려한 엔지니어링 접근이 필요합니다.

이 가이드에서는 산업 현장에서 가장 많이 사용되는 배터리 커넥터 종류, 규격 차이, 선택 기준, 그리고 리튬 배터리 시스템에서 어떤 커넥터가 가장 적합한지 깊이 있게 설명합니다.

Key takeaways

• 배터리 커넥터는 단순 연결 부품이 아니라, 리튬 배터리 시스템의 안정성과 효율을 결정하는 핵심 엔지니어링 요소다.
• 잘못된 커넥터 선택은 전압 강하, 과열, 접촉 저항 증가, 에너지 손실, 화재 위험까지 초래할 수 있다.
• 산업용 리튬 배터리 시스템에서 가장 많이 사용되는 커넥터는 XT30, XT60, XT90, Anderson, JST, Molex, M8/M12 등이다.
• 고전력 시스템(AGV, ESS, 산업 로봇)에서는 XT90 또는 Anderson 계열이 표준으로 평가된다.
• 배터리 커넥터 선택 시 정격 전류(Continuous Current)와 피크 전류(Peak Current)를 모두 고려해야 하며, 안전 마진(20~50%)이 필수다.
• 접촉 저항(Contact Resistance)은 발열과 효율에 직접적인 영향을 주며, 수 mΩ 차이도 시스템 성능을 좌우한다.
• 커넥터 재질(황동, 구리, 금도금 등)과 IP 방수 등급(IP67, IP68)은 산업 환경에서 장기 신뢰성을 결정한다.

1. 배터리 커넥터란 무엇인가? 리튬 배터리 커넥터의 핵심 역할

배터리 커넥터는 배터리와 전자 장치 또는 배터리 팩 내부 모듈 사이에서 전력을 안전하게 전달하는 인터페이스입니다.

기본 역할은 단순 연결이 아닙니다.

전력 전달(Power Transfer)

커넥터는 저항을 최소화하여 전류를 안정적으로 전달해야 합니다.

접촉 저항(Contact Resistance)이 증가하면:

P = I²R

전류(I)가 높을수록 발열은 급격히 증가합니다.

예를 들어:

• 저항: 5mΩ
• 전류: 60A
• 발생 열: P = 60² × 0.005 = 18W

작아 보이는 접촉 저항도 산업용 리튬 배터리 시스템에서는 상당한 열을 발생시킵니다.

안전성 확보

산업용 리튬 배터리 커넥터는 다음 기능이 중요합니다.

• 역극성 방지(Anti-Reverse Polarity)
• 스파크 방지(Anti-Spark)
• 진동 저항(Vibration Resistance)
• 방수(IP Rating)
• 고온 안정성

특히 ESS 또는 고전류 배터리 팩에서는 접촉 불량이 직접적인 장애 원인이 됩니다.

유지보수 효율 향상

모듈형 배터리 팩에서는 커넥터 구조가 유지보수 시간을 크게 줄입니다.

산업 현장에서는:

• 빠른 교체
• 현장 정비
• 다운타임 최소화

가 매우 중요한 설계 요소입니다.

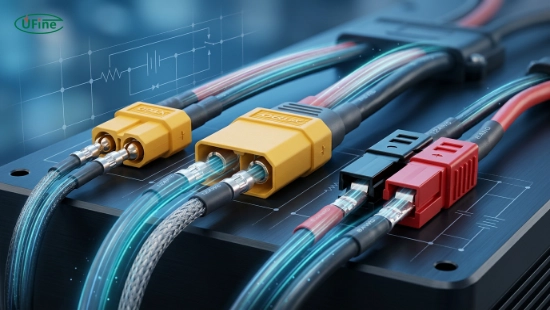

2. 배터리 커넥터 종류 비교: 가장 많이 사용되는 리튬 배터리 커넥터 7가지

시장에는 수십 가지 규격이 존재하지만 산업용 리튬 배터리에서 가장 많이 사용되는 것은 아래 7가지입니다.

핵심 포인트:

• 소형 소비자 제품은 JST가 많고,
• 고전류 산업용 리튬 배터리에서는 XT90 또는 Anderson 계열이 압도적으로 많습니다.

3. XT60 커넥터: 중출력 리튬 배터리 시스템의 대표 규격

XT60은 가장 널리 사용되는 리튬 배터리 커넥터 중 하나입니다.

주요 특징:

• 정격 전류: 60A
• 재질: 금도금 황동(Gold-Plated Brass)
• 하우징: 고온 나일론(Nylon)
• 극성 오류 방지 설계
• 낮은 접촉 저항

장점:

• ✓ 설치 간단
• ✓ 높은 내구성
• ✓ RC 및 전기자전거 산업에서 검증 완료

단점:

• × 100A 이상 고전류에는 제한
• × 산업용 초고출력 환경에는 부족

대표 적용:

• 전기 자전거 배터리
• RC 드론
• 휴대형 에너지 장치

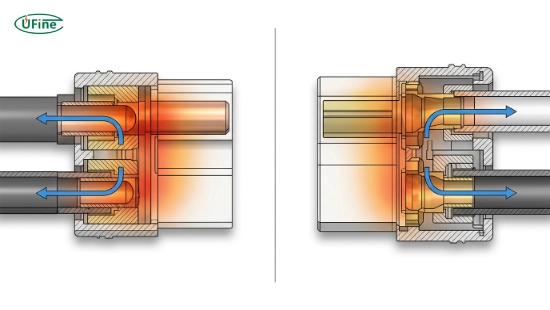

4. XT90 커넥터: 고전류 리튬 배터리 커넥터 선택 시 가장 많이 고려되는 옵션

XT90은 XT60 대비 더 높은 출력을 지원합니다.

주요 사양:

XT90S(Anti-Spark 버전)는 ESS 및 산업 장비에서 특히 선호됩니다.

스파크 방지 기능은 다음 상황에서 중요합니다:

• 고전압 배터리 팩
• 대용량 커패시터 시스템
• 산업용 에너지 저장 장치

고전류 환경에서는 Anti-Spark 설계가 커넥터 수명을 크게 늘립니다.

5. 산업용 Anderson 커넥터: ESS와 고전류 시스템의 표준

Anderson 커넥터는 산업용 리튬 배터리 시장에서 사실상 표준으로 평가됩니다.

대표 특징:

• 최대 수백 암페어 지원
• 낮은 접촉 저항
• 높은 내구성
• 모듈형 설계
• 반복 탈착 수명 우수

대표 산업:

• AGV
• ESS
• 지게차
• 로봇
• 태양광 저장 시스템

고전류 OEM 프로젝트에서는 Anderson 계열 선택 비율이 매우 높습니다.

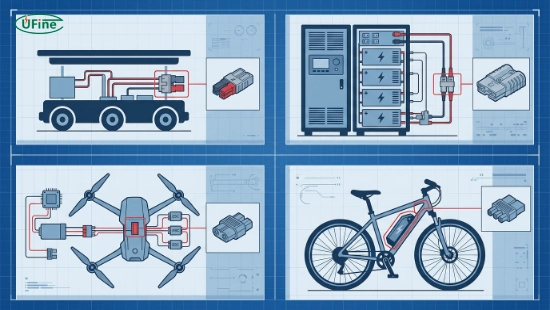

6. 리튬 배터리 커넥터 적용 매트릭스: 산업별 추천 규격

선정 기준은 단순 암페어(A)가 아닙니다.

실제 엔지니어링에서는 다음 요소를 함께 평가합니다:

• Peak Current
• Continuous Current
• 접촉 저항
• 삽입/분리 수명
• IP 등급
• 진동 환경
• 작동 온도

7. 리튬 배터리 커넥터 선택 방법: 산업용 배터리 시스템에서 반드시 확인해야 할 7가지 기준

많은 사용자가 배터리 커넥터를 선택할 때 전류(A)만 확인합니다.

하지만 산업용 리튬 배터리 설계에서는 단순 암페어 수치만으로 커넥터를 결정하면 안 됩니다.

실제 엔지니어링에서는 아래 7개 요소를 함께 평가해야 합니다.

정격 전류(Current Rating)

정격 전류는 커넥터가 지속적으로 안전하게 전달할 수 있는 최대 전류입니다.

예를 들어 배터리 팩 출력:

• 시스템 전압: 48V
• 모터 출력: 3000W
• 필요 전류 계산: I = P ÷ V = 3000 ÷ 48 = 약 62.5A

이 경우 XT30은 불가능합니다. XT60도 한계에 가까우며, 실제 산업 환경에서는 XT90 또는 Anderson 계열이 더 적합할 수 있습니다.

추가로 반드시 고려해야 하는 것은 Peak Current(순간 최대 전류)입니다.

모터 기동 순간 정격 60A, 순간 피크 120A라면 커넥터 과열 위험이 증가합니다.

산업용 설계에서는 일반적으로 Continuous Current × 1.2~1.5배 안전 마진을 적용합니다.

예: 필요 전류 80A → 권장 커넥터 100A~120A 등급

접촉 저항(Contact Resistance)

리튬 배터리 커넥터 성능에서 가장 과소평가되는 요소가 접촉 저항입니다.

접촉 저항이 증가하면:

• 발열 증가
• 효율 저하
• 전압 강하
• 배터리 수명 감소
• 커넥터 열화

산업 현장에서는 수 mΩ 차이도 큰 영향을 만듭니다.

예: 커넥터 A 0.5mΩ, 커넥터 B 4mΩ, 전류 100A 조건 시 A 발열 5W, B 발열 40W (작은 히터 수준의 열).

특히 다음 환경에서는 저접촉저항 설계가 중요합니다:

• ESS
• AGV
• 산업 로봇
• 고출력 인버터
• 지게차 배터리

엔지니어링 관점에서는 단순 “전류 용량”보다 장기 접촉 안정성(Long-Term Contact Stability)이 더 중요합니다.

8. 배터리 커넥터 규격 선택 시 재질(Material)이 중요한 이유

같은 규격의 커넥터라도 내부 재질에 따라 성능이 크게 달라집니다.

대표 재질 비교:

XT60·XT90 계열이 금도금을 사용하는 이유는 단순 고급화 때문이 아닙니다.

금 도금은:

• 산화 감소
• 접촉 안정성 향상
• 접촉 저항 감소
• 장기 내구성 개선

효과를 제공합니다.

고습 환경 또는 산업 장비에서는 금도금 접점의 장기 안정성이 유리합니다.

9. 배터리 커넥터 발열 원인: 왜 일부 커넥터는 녹거나 변형될까?

현장에서 가장 자주 발생하는 문제 중 하나는 커넥터 과열입니다.

대표 원인은 다음과 같습니다.

전류 용량 부족

예: 60A 커넥터에 실제 사용 85A → 지속 사용 시 플라스틱 하우징 연화, 접점 열화, 용융(Melting) 발생 가능성이 높아집니다.

접촉 불량

원인: 반복 탈착, 진동, 산화, 오염

증상: 커넥터 표면 변색, 발열 증가, 출력 저하

산업 장비에서는 진동 환경이 많기 때문에 Lock 구조가 있는 커넥터가 유리합니다.

케이블 규격 부족

많은 사용자가 커넥터만 봅니다. 하지만 케이블 굵기(AWG)가 부족하면 동일한 문제가 발생합니다.

예: 100A 시스템에 권장 AWG6 이상이지만 AWG10을 사용하면 케이블 과열, 전압 강하, 시스템 효율 저하가 발생할 수 있습니다.

커넥터와 케이블은 반드시 하나의 시스템으로 평가해야 합니다.

10. 방수 리튬 배터리 커넥터 선택 방법: IP67과 IP68 차이

실외 산업 환경에서는 방수 성능이 중요합니다.

특히 전기 이동 장비, 농업 로봇, 야외 ESS, 산업 자동화 장비에서는 IP 등급 확인이 필수입니다.

비교:

일반 산업 환경: IP67 / 장시간 수분 노출: IP68 추천

주의할 점: IP 등급이 높다고 전류 성능이 자동으로 좋아지는 것은 아닙니다. 방수와 전류 용량은 별개 요소입니다.

11. 산업용 리튬 배터리 프로젝트에서 자주 발생하는 커넥터 선택 실수

• 실수 1: “최대 전류만 보고 선택” → 문제: 순간 피크 전류 무시
• 실수 2: “배터리 용량(Ah)만 고려” → 문제: 출력(W)을 무시
• 실수 3: “커넥터는 저렴한 부품이라 중요하지 않다” → 문제: 접촉 불량 → 시스템 장애
• 실수 4: “방수만 확인” → 문제: 진동·온도·수명 미평가
• 실수 5: “케이블과 커넥터를 따로 선택” → 문제: 전체 시스템 최적화 실패

산업용 OEM 배터리 프로젝트에서는 커넥터 선정이 단순 부품 구매가 아니라 시스템 엔지니어링 영역입니다.

12. 산업용 리튬 배터리 커넥터 엔지니어링 체크리스트

커넥터 선정 전 아래 항목을 확인하십시오.

• □ Continuous Current
• □ Peak Current
• □ Voltage Rating
• □ Contact Resistance
• □ Operating Temperature
• □ Waterproof Requirement
• □ Vibration Resistance
• □ Insert/Remove Cycle Life
• □ Cable Compatibility
• □ Safety Margin

이 체크리스트를 사용하면 대부분의 커넥터 관련 장애를 초기 설계 단계에서 예방할 수 있습니다.
