1S, 2S, 3S, 4S 배터리 보호 회로 설계 차이점 총정리

리튬 배터리 설계에서 직렬 셀 수에 따른 보호 회로(PCM) 설계는 배터리 안정성과 수명, 출력 성능을 결정짓는 핵심 요소입니다.

1S에서 4S까지 각 셀 구성에 따라 과충전·과방전 전압 한계, 과전류 보호, MOSFET 정격, PCB 레이아웃 등 설계 고려사항이 달라집니다. 특히 드론, AGV·AMR 로봇, 의료기기, IoT 장비 등에서 다양한 셀 수의 배터리 팩이 사용되면서, 각 환경에 맞춘 보호 회로 설계는 필수적입니다.

이 가이드에서는 1S~4S 보호 회로 설계 차이점, 구성 요소, 회로 트립 조건, 산업용 적용 사례를 엔지니어 관점에서 상세히 분석합니다. 이를 통해 설계자가 각 프로젝트에 맞는 최적의 PCM 설계를 선택할 수 있도록 돕습니다.

Key takeaways

• 1S~4S 보호 회로 차이점: 직렬 셀 수 증가 시 트립 전압, MOSFET 정격, PCB 레이아웃 설계가 달라진다.
• 주요 설계 고려사항: 과충전·과방전 전압 한계, 과전류 보호, 셀 밸런싱, 온도 센서 위치
• 설계 목적: 배터리 안전성 확보, 수명 연장, 고출력 장치 안정 동작
• 산업용 적용 포인트: 드론, AGV·AMR, 의료기기, IoT 장비별 맞춤 설계 필요
• 엔지니어 관점: PCM 설계 이해가 배터리 팩 성능 최적화와 장기 신뢰성 확보에 중요

1. 1s, 2s, 3s, 4s 보호 회로 설계 개념

1S~4S 보호 회로 설계의 핵심은 직렬 셀 수에 따라 전압 트립 포인트와 전류 용량, MOSFET 정격, PCB 레이아웃이 달라진다는 점입니다.

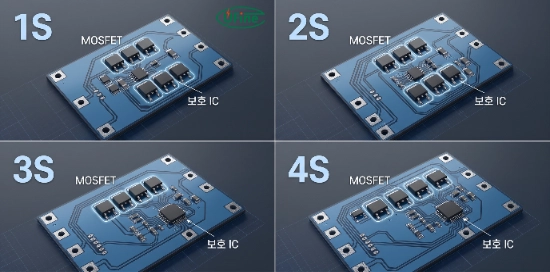

1S 보호 회로 설계 특징

• 단일 셀(3.6~3.7V) 기준, 과충전 4.2V, 과방전 2.5~2.7V
• MOSFET 단일 사용 가능, 과전류 보호 기준 3~5A
• PCB 레이아웃 단순, 소형 IoT/센서 장치에 최적

2S 보호 회로 설계 특징

• 직렬 2셀(7.2~7.4V) 기준, 트립 전압 8.4V / 5.0V
• 과전류 보호 5~10A, MOSFET 1~2개 병렬 사용 가능
• 드론 소형 배터리, 휴대용 장치에 적합

3S 보호 회로 설계 특징

• 직렬 3셀(11.1~11.4V) 기준, 트립 전압 12.6V / 7.5V
• 과전류 보호 10~15A, MOSFET 2~3개 병렬 사용
• 중형 드론, 로봇, AGV용 배터리 팩에 활용

4S 보호 회로 설계 특징

• 직렬 4셀(14.8~14.4V) 기준, 트립 전압 16.8V / 10V
• 과전류 보호 15~20A, MOSFET 3~4개 병렬 구성
• 고출력 드론, AGV·AMR 로봇, 의료기기 배터리 팩용

엔지니어 포인트: 직렬 셀 수가 늘어날수록 전압 감지 정확도, MOSFET 발열 관리, 셀간 균형 설계가 핵심이다.

2. 1s~4s 보호 회로 비교표

설계 시 직렬 셀 수에 따른 트립 전압, MOSFET 정격, PCB 레이아웃을 정확히 계산해야 시스템 안정성을 확보할 수 있다.

3. 1s~4s 배터리 보호 회로 설계 시 고려해야 할 핵심 요소

셀 수가 증가할수록 단순히 전압만 높아지는 것이 아닙니다. 보호 회로 설계 난이도 역시 함께 증가하며, 전압 감지 정확도, 발열 관리, 셀 간 전압 편차 및 PCB 레이아웃 최적화가 더욱 중요해집니다.

과충전 및 과방전 전압 감지 정확도

1S 보호 회로에서는 단일 셀 전압만 감시하면 되지만, 3S 또는 4S에서는 각 셀 전압을 개별적으로 감시해야 합니다.

예를 들어 4S 배터리 팩에서 총 전압은 정상 범위라도 특정 셀 하나가 4.25V 이상으로 상승하면 해당 셀은 이미 과충전 상태일 수 있습니다.

따라서 다중 셀 보호 회로에서는 다음이 중요합니다.

• 셀별 전압 모니터링
• 고정밀 보호 IC 사용
• 전압 측정 오차 최소화
• 셀 간 편차 관리

MOSFET 발열 관리

MOSFET은 PCM의 핵심 스위칭 부품입니다. 셀 수가 증가할수록 일반적으로 출력 전력도 증가하므로 MOSFET의 발열 관리가 중요해집니다.

MOSFET 설계 시 고려 요소

특히 4S 드론 배터리나 AGV 배터리에서는 MOSFET 발열이 PCM 고장의 주요 원인 중 하나입니다.

셀 밸런싱 필요성

• 1S PCM에서는 셀 밸런싱이 필요하지 않습니다.
• 그러나 2S 이상부터는 셀 간 전압 차이가 발생할 수 있으며, 장기간 사용 시 다음 문제가 발생합니다.

• 용량 감소
• 조기 과충전
• 조기 과방전
• 배터리 수명 단축

따라서 3S~4S 산업용 배터리 팩에서는 PCM만으로는 부족하며 BMS와의 통합 설계가 일반적입니다.

4. 1s~4s 배터리 보호 회로 응용 매트릭스

배터리 보호 회로는 사용 환경에 따라 요구 조건이 크게 달라집니다.

5. 산업용 배터리 팩에서 1s~4s 보호 회로를 선택하는 방법

산업 현장에서는 단순히 셀 수만 보고 PCM을 선택해서는 안 됩니다.

다음 항목을 함께 검토해야 합니다.

배터리 전압

• 1S → 3.7V
• 2S → 7.4V
• 3S → 11.1V
• 4S → 14.8V

최대 연속 방전 전류

예:

• IoT 장치 → 1~2A
• 의료기기 → 3~5A
• 드론 → 20~50A
• AGV → 30A 이상

사용 환경

• 실내
• 실외
• 고온
• 저온
• 진동 환경

안전 요구 수준

의료기기, 산업용 로봇, 무인 장비의 경우 일반 소비자용 PCM보다 높은 신뢰성이 요구됩니다.

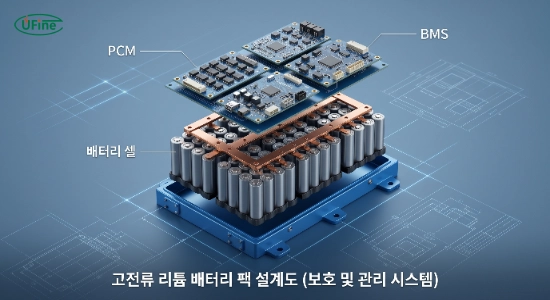

6. PCM만으로 충분할까? BMS가 필요한 경우

많은 개발자가 PCM과 BMS를 혼동합니다. 다음과 같은 경우에는 BMS 적용을 고려하는 것이 좋습니다.

일반적으로 셀 수가 증가하고 시스템이 복잡해질수록 BMS의 필요성이 높아집니다.

7. 1S, 2S, 3S, 4S 배터리 보호 회로 관련 자주 묻는 질문
