보호 회로 내장 배터리와 비보호 배터리의 차이점

리튬 배터리를 선택할 때 많은 사용자는 용량(mAh)이나 전압(V)에만 집중하지만, 실제로는 보호 회로 내장 여부가 배터리의 안전성, 수명, 적용 가능 장비를 결정하는 중요한 요소입니다.

특히 드론, 의료기기, IoT 장치, 산업용 장비 및 맞춤형 배터리 팩 시장에서는 보호 회로가 포함된 배터리와 포함되지 않은 배터리가 모두 사용됩니다. 하지만 두 제품은 구조, 안전성, 비용, 사용 환경 및 설계 자유도 측면에서 상당한 차이를 가지고 있습니다.

이 글에서는 보호 회로 내장 배터리(Protected Battery)와 비보호 배터리(Unprotected Battery)의 구조적 차이, 장단점, 적용 분야 및 선택 기준을 비교하여 프로젝트 요구사항에 맞는 배터리를 선택할 수 있도록 돕습니다.

Key takeaways

• 보호 회로 내장 배터리는 과충전, 과방전, 과전류 및 단락으로부터 셀을 보호할 수 있다.
• 비보호 배터리는 별도의 PCM 또는 BMS 설계가 필요하지만 공간 활용성과 설계 자유도가 높다.
• 산업용 배터리 팩에서는 셀 자체보다 전체 시스템의 보호 방식이 더 중요하다.
• 드론, 로봇, 의료기기 등 고신뢰성 환경에서는 보호 회로 설계가 필수적이다.
• 제품 구조, 사용 환경, 유지보수 전략에 따라 보호형과 비보호형의 최적 선택이 달라진다.

1. 보호 회로 내장 배터리란 무엇인가?

보호 회로 내장 배터리(Protected Battery)는 배터리 셀에 PCM(Protection Circuit Module)이 추가된 제품입니다.

일반적으로 다음과 같은 기능을 제공합니다.

• 과충전 차단
• 과방전 차단
• 과전류 보호
• 단락 보호

18650 배터리, 리튬 폴리머 배터리, 원통형 리튬이온 배터리에서 흔히 사용됩니다.

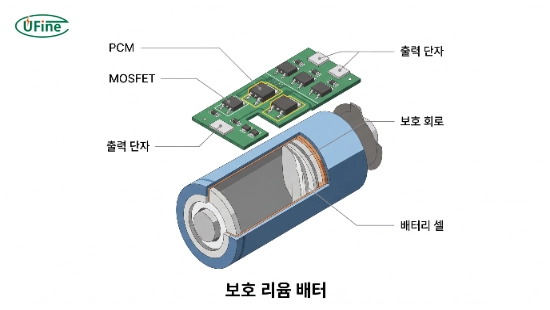

보호형 배터리 구조

• 배터리 셀 → PCM 보호 회로 → 출력 단자

배터리 내부에서 보호 기능이 수행되므로 별도 보호 회로 없이도 사용할 수 있는 경우가 많습니다.

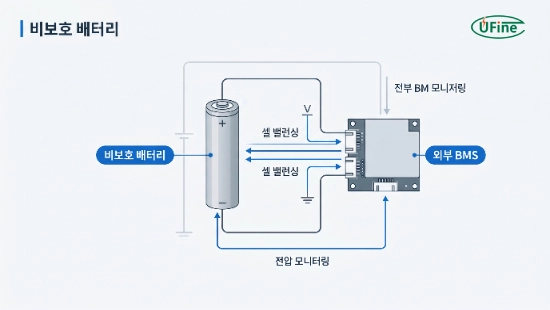

2. 비보호 배터리란 무엇인가?

비보호 배터리(Unprotected Battery)는 셀 자체만 제공되는 형태입니다.

배터리 내부에 PCM이 포함되지 않으며 외부 장치가 배터리를 보호해야 합니다.

대표적인 예

• 산업용 배터리 팩
• 드론 배터리
• AGV 배터리
• ESS 배터리
• 전동공구 배터리

비보호 셀은 일반적으로 다음 구조를 가집니다.

• 배터리 셀 → 외부 PCM 또는 BMS → 시스템 제어

따라서 셀 자체는 단순하지만 시스템 설계가 매우 중요합니다.

3. 보호 회로 내장 배터리와 비보호 배터리 비교

엔지니어 관점

단일 셀 사용 제품에서는 보호형 배터리가 유리할 수 있습니다. 반면 산업용 배터리 팩에서는 대부분 비보호 셀과 별도 PCM/BMS를 조합하는 방식이 사용됩니다.

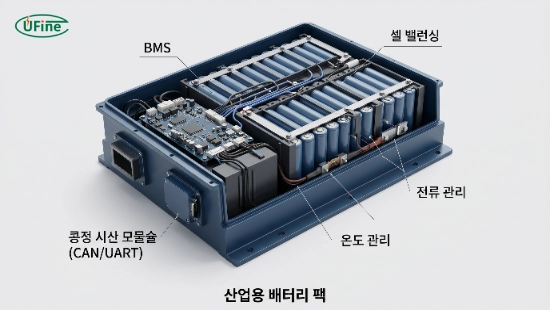

4. 왜 산업용 배터리 팩은 비보호 배터리를 사용하는가?

많은 엔지니어가 처음에는 보호형 배터리가 더 안전하다고 생각합니다. 하지만 실제 산업 현장에서는 대부분 비보호 셀이 사용됩니다.

그 이유는 다음과 같습니다.

셀 밸런싱 필요

4S, 8S, 16S 배터리 팩에서는 셀별 전압 관리가 필요합니다. 개별 PCM보다 중앙 집중형 BMS가 훨씬 효율적입니다.

공간 활용

보호형 셀은 길이가 더 깁니다.

예를 들어:

• 일반 18650 셀 → 약 65mm
• 보호형 18650 셀 → 약 68~70mm

배터리 팩 설계 시 공간 제약이 발생할 수 있습니다.

고전류 설계

드론이나 로봇은 순간적으로 수십 암페어 이상의 전류를 요구합니다. 이 경우 셀 내부 PCM보다 외부 BMS 기반 설계가 더 적합합니다.

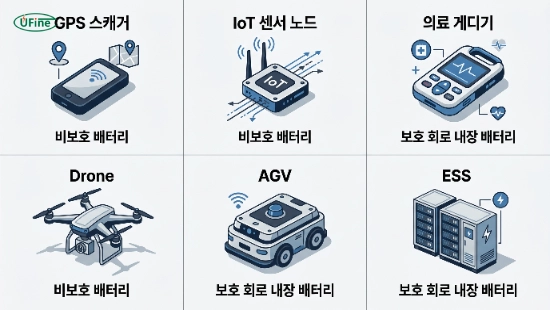

5. 보호 회로 내장 배터리와 비보호 배터리 응용 매트릭스

배터리 선택 시 단순히 안전성만 고려해서는 안 됩니다. 장비 구조, 전력 소비 특성, 유지보수 방식, 인증 및 규제 요구사항까지 종합적으로 검토해야 합니다.

아래 비교표는 실제 프로젝트와 제품 개발 과정에서 보호 회로 내장 배터리와 비보호 배터리를 선택할 때 참고할 수 있는 기준입니다.

보호 회로 내장 배터리가 적합한 경우

다음과 같은 조건에서는 보호형 배터리가 일반적으로 더 적합합니다.

배터리 관리 기능이 없는 제품

예시: 소형 IoT 기기, GPS 트래커, 휴대용 센서, 사용자 교체형 제품

사용자가 배터리를 직접 교체하는 경우 과충전, 과방전, 단락 위험을 줄일 수 있습니다.

안전 인증 요구가 높은 제품

일부 의료기기 및 휴대용 전자제품은 추가적인 보호 계층을 요구합니다.

비보호 배터리가 적합한 경우

다음 환경에서는 비보호 셀이 일반적으로 사용됩니다.

다중 셀 배터리 팩

예시: 4S, 6S, 8S, 12S, 16S

각 셀에 개별 PCM을 적용하는 것보다 BMS를 사용하는 것이 효율적입니다.

고출력 장비

예시: 산업용 드론, AGV, AMR, 전동공구

내장 PCM은 전류 제한 때문에 성능 병목이 발생할 수 있습니다.

맞춤형 배터리 팩

커넥터, 충전 방식, 통신 프로토콜, 배터리 크기 등을 자유롭게 설계할 수 있습니다.

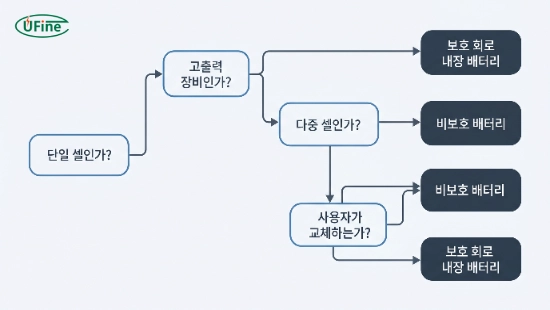

6. 보호 회로 내장 배터리 선택 가이드

실제 프로젝트에서는 아래 5가지 질문에 답하면 대부분 올바른 선택이 가능합니다.

1. 배터리가 단일 셀인가 다중 셀인가?

• 1셀 → 보호형 검토
• 2셀 이상 → BMS 기반 설계 검토

2. 최대 방전 전류는 얼마인가?

3. 사용자가 배터리를 직접 다루는가?
사용자가 직접 교체하는 제품이라면 보호형 배터리가 유리합니다.

4. 제품 내부 공간이 충분한가?
보호 회로 내장 배터리는 일반적으로 더 큽니다.

예시:

• 비보호 18650 → 약 65mm
• 보호형 18650 → 약 68~70mm

소형 장비에서는 중요한 차이가 될 수 있습니다.

5. 장기 유지보수가 필요한가?
산업용 장비는 일반적으로 셀 교체, 팩 유지보수, 원격 진단이 필요하기 때문에 비보호 셀 + BMS 조합이 유리합니다.

7. 보호 회로 내장 배터리 선택 시 흔한 실수

실수 1: 보호형 배터리가 항상 더 안전하다고 생각하는 경우
보호형 셀도 물리적 손상, 과열, 제조 불량으로 인해 문제가 발생할 수 있습니다. 시스템 전체 안전성은 PCM만으로 결정되지 않습니다.

실수 2: 고출력 장비에 보호형 셀을 사용하는 경우
드론이나 산업용 모터는 순간적으로 높은 전류를 요구합니다. 내장 PCM이 반복적으로 트립되면 출력 저하, 장비 정지, 수명 감소 문제가 발생할 수 있습니다.

실수 3: 다중 셀 팩에 개별 보호형 셀을 사용하는 경우
셀별 PCM이 서로 다른 시점에 동작할 수 있습니다. 결과적으로 셀 불균형, 충전 문제, 성능 저하가 발생할 수 있습니다.

실수 4: 배터리 크기를 고려하지 않는 경우
보호 회로 때문에 길이가 늘어나면서 배터리 팩 조립이 불가능해지는 경우가 있습니다. 프로젝트 초기 단계에서 반드시 확인해야 합니다.
