18650·21700·파우치 배터리 보관함은 무엇이 달라야 할까?

18650, 21700, 파우치 배터리는 모두 리튬이온 배터리지만 구조와 단자 형태가 달라 동일한 방식으로 보관하면 안 된다. 원통형 셀은 단자 접촉과 굴림을, 파우치 셀과 배터리팩은 압력과 탭·PCM 손상을 중심으로 관리해야 한다.

보관함 유형 선택이 먼저라면 일반형·방화형·충전형 배터리 보관함 선택 가이드를 참고할 수 있으며, 이 글에서는 각 배터리 구조에 맞는 내부 설계 방법을 설명한다.

핵심 요약

• 18650: 개별 슬롯, 단자 절연, 굴림 방지, 슬리브 보호
• 21700: 전용 슬롯, 트레이 하중 검토, 충분한 인출 공간
• 파우치 셀: 평면 지지, 모서리 보호, 탭 공간, 국부 압력 방지
• 완성 배터리팩: PCM, 와이어, 커넥터를 포함한 최대 완성 치수 반영
• 혼재 보관: 모델, 전압, 용량, 로트와 검사 상태별 물리적 분리
• 설계 기준: 배터리 사양서의 최대 치수와 보관 조건 우선 적용

1. 18650·21700·파우치 배터리 보관함 설계가 달라야 하는 이유

배터리 보관함 내부 설계의 목적은 가능한 많은 배터리를 좁은 공간에 넣는 것이 아니다. 단락과 기계적 손상을 줄이고 배터리 상태를 일관되게 관리하는 것이 목적이다.

같은 리튬이온 배터리라도 구조에 따라 손상이 시작되는 위치가 다르다.

LG에너지솔루션의 산업용 배터리 안전 지침은 보관 중 탭과 단자를 절연하고, 지정된 적재 단수를 초과하지 않으며, 배터리에 강한 압력을 가하거나 종류·크기·사양이 다른 배터리를 혼용하지 않도록 안내한다. 이는 보관함 내부 구조가 단자 절연, 적재하중과 모델 분리를 동시에 고려해야 한다는 의미다. 자세한 기본 원칙은 LG에너지솔루션의 리튬이온 배터리 안전가이드에서 확인할 수 있다.

2. 18650 배터리 보관함 설계: 단자와 절연 슬리브 보호

18650은 일반적으로 약 18mm의 지름과 65mm의 길이를 가진 원통형 셀을 의미한다. 그러나 “18650”이라는 명칭만으로 실제 슬롯 크기를 결정해서는 안 된다.

제조사와 모델에 따라 다음 조건이 달라질 수 있다.

• 실제 최대 지름과 높이
• 플랫탑 또는 버튼탑 구조
• 외부 절연 슬리브 두께
• 상단 절연 링 구조
• 보호회로 부착 여부
• 용접된 니켈 탭 유무

따라서 18650 배터리 보관함의 슬롯은 명목 치수가 아니라 배터리 사양서에 표시된 최대 완성 치수를 기준으로 설계해야 한다.

1 18650 배터리 단자 구조에서 발생하는 위험

일반적인 원통형 리튬이온 셀은 상단 중앙에 양극 단자가 있고, 금속 캔의 측면과 하부가 음극 구조를 형성한다. 상단 양극 주변에는 절연 링이 적용되고 금속 캔 외부에는 절연 슬리브가 씌워진다.

보관 중에는 다음 상황을 주의해야 한다.

• 양극 단자가 인접 셀의 금속 캔과 접촉한다
• 금속 공구나 나사가 양극과 음극을 연결한다
• 손상된 슬리브를 통해 금속 캔이 선반과 접촉한다
• 셀이 굴러가면서 서로 충돌한다
• 슬롯 또는 선반 모서리가 슬리브를 찢는다
• 상단 절연 링이 눌리거나 이탈한다

따라서 원통형 셀을 금속 선반 위에 직접 놓거나, 칸막이가 없는 상자 안에 낱셀 상태로 넣어서는 안 된다.

2 18650 배터리 보관함에는 개별 슬롯이 필요한가?

연구용 셀, 생산 대기품 또는 원래 포장이 제거된 낱셀을 반복적으로 취급한다면 개별 슬롯을 적용하는 것이 좋다.

개별 슬롯은 다음 기능을 제공한다.

1. 셀이 굴러가는 것을 막는다.
2. 셀끼리 직접 충돌하는 것을 줄인다.
3. 단자 사이의 우발적인 접촉을 방지한다.
4. 수량과 빈 슬롯을 쉽게 확인할 수 있다.
5. 다른 모델의 혼입을 줄인다.
6. 슬리브와 단자 상태를 육안으로 점검하기 쉽다.

다만 슬롯이 너무 좁으면 셀을 넣고 꺼낼 때 슬리브가 마모될 수 있다. 반대로 슬롯이 지나치게 넓으면 셀이 기울거나 흔들리면서 단자와 칸막이가 충돌할 수 있다.

3 18650 배터리 슬롯 치수 산정 방법

기본적인 슬롯 내경은 다음 개념으로 계산할 수 있다.

D_slot ≥ D_max + 2C

• D_slot: 슬롯 내경
• D_max: 사양서상 셀 최대 지름
• C: 한쪽 삽입 여유

삽입 여유는 고정된 수치가 아니라 다음 조건을 반영해 결정해야 한다.

• 셀과 절연 슬리브의 치수 공차
• 트레이 제조 공차
• 수작업 또는 자동 투입 방식
• 반복 사용과 사용 온도에 따른 트레이 변형

슬롯은 셀이 쉽게 빠질 정도로 느슨해서도 안 되고, 슬리브를 긁을 정도로 타이트해서도 안 된다.

양산 전에는 실제 최대 치수 셀을 사용해 반복 삽입·인출 시험, 슬리브 마모 시험과 트레이 경사 시 이탈 시험을 진행하는 것이 좋다.

3. 21700 배터리 보관함 설계: 전용 슬롯과 트레이 하중

21700은 일반적으로 약 21mm의 지름과 70mm의 길이를 가진 원통형 셀이다. 외형만 보면 18650보다 조금 큰 셀처럼 보이지만, 보관 트레이에서는 슬롯 크기, 총중량과 인출 방식이 달라진다.

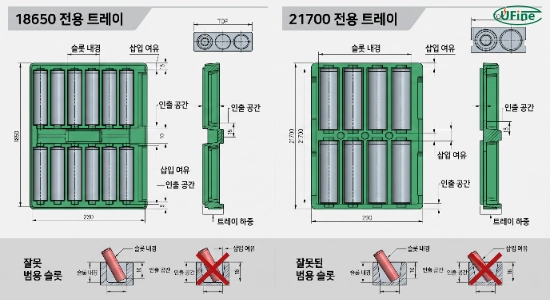

1 21700 배터리는 전용 슬롯이 필요하다

18650 슬롯에 21700 셀은 들어가지 않는다. 반대로 21700 슬롯에 18650을 넣으면 과도한 유격이 발생한다.

유격이 크면 다음 문제가 생길 수 있다.

• 셀이 슬롯 안에서 기울어진다
• 트레이 이동 중 반복적으로 충돌한다
• 양극 단자가 칸막이와 접촉한다
• 작업자가 18650과 21700을 혼동한다
• 자동화 장비의 픽업 위치가 일정하지 않다

따라서 하나의 큰 슬롯을 두 모델이 공유하는 방식보다 18650과 21700에 각각 맞는 전용 트레이를 사용하는 것이 적절하다.

같은 캐비닛을 사용하더라도 내부 트레이와 선반 위치는 모델별로 구분해야 한다.

2 21700 배터리 트레이 하중 계산

21700은 일반적으로 18650보다 크고 무겁다. 같은 개수를 한 트레이에 넣으면 트레이와 손잡이, 선반 레일에 전달되는 하중이 증가한다.

기본 적재하중은 다음과 같이 계산할 수 있다.

트레이 적재하중 = 셀 1개의 최대 질량 × 슬롯 수

실제 설계에서는 이동 충격, 장기 처짐과 반복 사용을 고려한 설계계수를 추가해야 한다.

요구 설계하중 ≥ 셀 최대 질량 × 수량 × 설계계수

설계계수는 임의로 정하지 말고 트레이 제조사, 캐비닛 공급업체와 현장 안전 기준을 바탕으로 결정해야 한다.

트레이 바닥과 중앙부 처짐, 손잡이 체결부, 선반 레일, 이동 중 진동과 반복 사용 후 균열을 함께 검증해야 한다.

작업자가 트레이를 직접 운반한다면 18650과 같은 슬롯 수를 유지하기보다 슬롯 수를 줄여 트레이 단위 중량을 낮추는 것이 적절할 수 있다.

3 21700 배터리 인출 공간

21700은 길이와 지름이 커서 슬롯 상단에서 손으로 잡을 공간이 부족해질 수 있다.

작업자가 셀을 꺼내기 위해 드라이버나 금속 공구를 사용하게 된다면 인출 구조를 다시 설계해야 한다.

적용 가능한 방식은 다음과 같다.

• 셀 상단 일부가 노출되는 슬롯
• 손가락이 접근할 수 있는 측면 홈
• 비금속 리프팅 탭
• 트레이 하부에서 밀어 올리는 구조

양극 단자나 용접된 탭을 잡아 셀을 꺼내는 방식은 피해야 한다.

4. 원통형 배터리 보관함의 방향·절연캡·고정 방식

18650과 21700은 수직 또는 수평으로 보관할 수 있다. 중요한 것은 방향 자체가 아니라 셀이 움직이지 않고 단자가 접촉하지 않는 구조인지 여부다.

1 원통형 배터리를 수직으로 보관할 때

수직 보관은 공간 효율이 높고 수량을 확인하기 쉬우며 개별 슬롯을 구성하기에 유리하다.

다만 다음 조건을 만족해야 한다.

• 슬롯 깊이가 충분하다
• 셀이 쉽게 넘어지지 않는다
• 상단 단자가 금속 덮개와 닿지 않는다
• 트레이를 기울여도 셀이 빠지지 않는다
• 셀 하단에 과도한 점압이 발생하지 않는다
• 단자 방향이 명확하게 표시된다

양극을 위로 둘지 아래로 둘지는 배터리 사양과 트레이 구조에 따라 정할 수 있다. 모든 작업자가 동일한 방향을 유지하고 단자 위치를 즉시 식별할 수 있어야 한다.

2 원통형 배터리를 수평으로 보관할 때

수평 보관은 슬리브와 셀 외관을 확인하기 쉽고 낮은 서랍형 트레이에 적용할 수 있다.

하지만 셀이 굴러가지 않도록 다음 구조가 필요하다.

• 반원형 홈
• 양쪽 엔드 스토퍼
• 셀 사이 절연 칸막이
• 이동 중 이탈 방지 구조
• 양극과 음극 위치 표시

단순한 평면 선반에 원통형 셀을 눕혀 놓으면 셀이 굴러가거나 서로 충돌할 수 있다.

수직 또는 수평 보관 여부와 관계없이 단자 방향은 일관되게 관리하는 것이 좋다. 방향 통일은 극성 확인과 작업 표준화에 도움이 되지만 개별 슬롯과 절연 구조를 대신할 수는 없다.

3 원통형 배터리 절연캡은 필요한가?

절연캡은 원래 포장이 제거된 셀을 일시적으로 이동하거나 양극 단자를 추가로 보호할 때 사용할 수 있다.

다만 절연캡만으로 개별 트레이를 대신해서는 안 된다. 캡은 단자 접촉 위험을 줄일 수 있지만 셀의 굴림, 충돌, 슬리브 마모와 모델 혼입까지 방지하지는 못한다.

절연캡은 다음 조건을 확인해야 한다.

• 셀 지름에 적합한가
• 양극을 과도하게 누르지 않는가
• 이동 중 쉽게 빠지지 않는가
• 전기적으로 절연되는 재질인가
• 셀 슬리브를 긁지 않는가
• 반복 사용 후 균열이 생기지 않는가

절연캡은 개별 슬롯, 칸막이 또는 원래 포장과 함께 사용하는 것이 좋다.

5. 파우치 배터리 보관함 설계: 평면 지지와 저압 고정

파우치 배터리는 단단한 금속 캔 대신 알루미늄 라미네이트 필름으로 밀봉된다. 얇고 다양한 크기로 제작할 수 있지만 외장 표면, 모서리, 실링부와 탭을 보관 중 보호해야 한다.

주요 손상 위치는 다음과 같다.

• 넓은 전면과 후면
• 네 모서리
• 측면 실링부
• 상단 탭 인출부
• 양극과 음극 탭

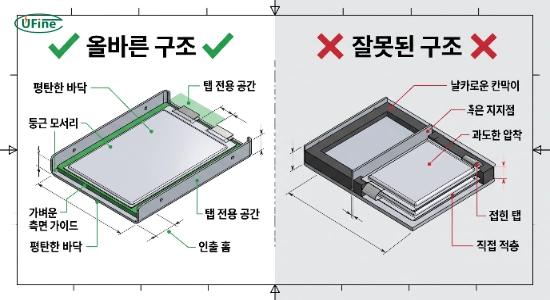

1 파우치 배터리는 넓은 면으로 지지해야 한다

파우치 셀을 좁은 레일이나 두 개의 지지점 위에 놓으면 셀 무게와 상부 하중이 특정 위치에 집중될 수 있다.

트레이는 가능한 한 넓고 평탄한 면으로 셀을 지지해야 한다.

권장 구조는 다음과 같다.

• 돌출 나사나 리벳이 없는 평탄한 바닥
• 날카로운 모서리가 없는 칸막이
• 셀 넓은 면을 지지하는 충분한 바닥 면적
• 탭이 바닥이나 벽에 닿지 않는 별도 공간
• 셀을 안전하게 꺼낼 수 있는 측면 인출 홈
• 셀이 이동하지 않을 정도의 측면 가이드

다음과 같은 국부 압력원은 제거해야 한다.

• 날카로운 칸막이 끝
• 돌출된 나사 머리
• 금속 레일 모서리
• 셀 위에 놓인 커넥터
• 상부 트레이의 다리
• 단단한 라벨 클립
• 셀보다 작은 압착용 스펀지

장치 내부에서 제조사가 지정한 압축 조건과 보관함 안에서 불규칙하게 발생하는 국부 압력은 서로 다르다. 사양서에 별도 압축 조건이 없다면 셀을 강하게 조여 고정해서는 안 된다.

2 완충재를 사용할 때 확인할 조건

부드러운 완충재는 표면 긁힘과 충격을 줄일 수 있지만 너무 두껍거나 부적절한 재질을 사용하면 셀을 지속적으로 압축하거나 두께 변화를 가릴 수 있다.

완충재를 사용할 때는 다음 특성을 검토해야 한다.

• 압축 후 복원력
• 장기 압축 변형
• 전기 절연성과 난연 특성
• 사용 온도 범위
• 화학적 내성
• 마모와 분진 발생
• 세척 가능성

파우치 셀을 강하게 압착하는 구조보다 평탄한 바닥과 가벼운 측면 가이드로 이동만 제한하는 구조가 적절할 수 있다.

3 파우치 배터리 탭 보호 공간

파우치 셀의 탭은 셀 본체보다 얇고 좁으며 외부로 돌출되어 있다. 탭이 칸막이에 눌리거나 반복적으로 굽혀지면 탭 변형, 실링부 응력과 용접부 손상이 발생할 수 있다.

따라서 보관 구획은 다음 두 영역으로 나누는 것이 좋다.

1. 셀 본체를 지지하는 평면 구간
2. 탭이 눌리거나 접촉하지 않는 빈 공간

탭을 스펀지로 눌러 고정하거나 접어서 셀 위에 올려놓아서는 안 된다.

탭 방향과 양극·음극 위치도 트레이에 표시해 작업자가 일관된 방향으로 넣을 수 있도록 해야 한다.

6. 파우치 배터리 보관함의 적재와 팽창 확인 공간

1 파우치 배터리를 직접 쌓아도 되는가?

제조사가 지정한 포장과 적재 조건이 없다면 파우치 셀을 직접 여러 층으로 쌓는 방식은 피하는 것이 좋다.

직접 적층하면 상부 셀, 포장재와 트레이의 하중이 아래쪽 셀에 전달될 수 있다. 이동 중 진동이나 적재 불균형이 더해지면 국부 압력이 발생할 수도 있다.

다층 보관이 필요하다면 상부 트레이의 하중이 아래 셀에 전달되지 않고 트레이 프레임이나 캐비닛 선반으로 전달되도록 설계해야 한다.

2 파우치 배터리 팽창 확인 공간

파우치 셀은 보관 상태, 사용 이력 또는 이상 반응에 따라 두께가 변할 수 있다.

구획이 셀에 지나치게 밀착되면 다음 문제가 생길 수 있다.

• 초기 두께 변화를 확인하기 어렵다
• 셀과 칸막이 사이에 압력이 발생한다
• 셀을 꺼내기 어려워진다
• 인접 셀에도 압력이 전달된다

구획 두께는 다음 개념으로 산정할 수 있다.

구획 두께 ≥ 셀 최대 두께 + 치수 공차 + 검사·인출 여유

다만 모든 파우치 셀에 동일한 팽창 여유를 적용해서는 안 된다. 셀 화학계, 초기 두께, 용량, 외장 구조와 제조사 기준이 서로 다르기 때문이다.

길이와 폭도 사양서상의 최대 치수를 기준으로 하되, 탭 길이를 셀 본체 크기에 단순히 더하기보다 탭 보호 공간을 별도로 설계하는 것이 좋다.

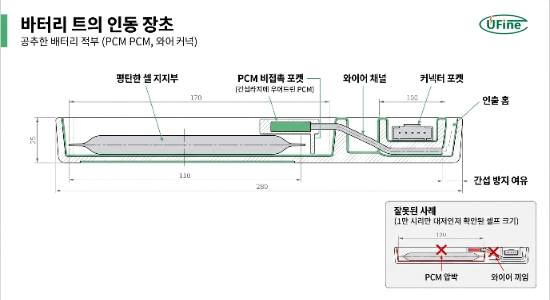

7. 완성 배터리팩 보관함 설계: PCM·배선·커넥터 공간

완성 배터리팩은 셀 본체만으로 구성되지 않는다.

PCM 또는 BMS, 보호회로 부품, 절연 테이프, 외부 포장, 와이어, 커넥터와 NTC 배선이 추가되면 완성품의 최대 치수와 손상 가능 위치가 달라진다.

보관 구획을 설계할 때는 다음 정보를 확보해야 한다.

1 셀 치수만으로 구획을 만들면 안 된다

예를 들어 셀 본체가 5×50×52mm라도 PCM, 테이프와 와이어가 추가된 완성 배터리팩의 최대 치수는 더 커질 수 있다.

구획 치수는 다음 개념으로 계산해야 한다.

구획 길이 ≥ 배터리팩 최대 길이 + 커넥터 돌출 공간 + 배선 굽힘 공간 + 인출 여유

구획 폭 ≥ 배터리팩 최대 폭 + 측면 공차 + 검사 여유

구획 높이 ≥ 배터리팩 최대 두께 + 포장 공차 + 비압축 여유

정확한 치수는 배터리 제조사가 제공하는 완성품 도면을 기준으로 결정해야 한다.

2 PCM 보호 구조

PCM에는 MOSFET, 보호 IC, 저항, NTC 연결부와 납땜부가 포함될 수 있다.

PCM 영역에 하중이 가해지면 PCB가 휘거나 납땜부와 탭 연결부에 응력이 발생할 수 있다. 트레이 바닥이 돌출 부품을 누르지 않도록 PCM 위치에 맞는 비접촉 포켓 또는 단차 구조를 적용할 수 있다.

PCM 위치와 크기는 모델마다 다르므로 하나의 범용 포켓에 여러 배터리팩을 억지로 넣어서는 안 된다.

3 와이어와 커넥터 보호

와이어가 트레이 밖으로 늘어지면 선반 레일이나 캐비닛 문에 끼일 수 있다. 다른 트레이를 넣을 때 당겨지거나, 커넥터가 배터리 표면을 눌러 외장을 손상시킬 수도 있다.

완성 배터리팩 트레이에는 다음 구조가 필요하다.

• 와이어 전용 채널
• 커넥터 전용 포켓
• 문과 선반에 배선이 닿지 않는 공간
• 와이어를 당기지 않고 배터리 본체를 잡을 수 있는 인출 홈

와이어와 커넥터를 손잡이처럼 사용해 배터리팩을 들어 올리지 않도록 작업 표준도 함께 마련해야 한다.

8. 배터리 보관함 트레이 시제품 검증

트레이 치수는 평균 샘플 한 개를 측정해 결정하면 안 된다. 제품 도면, 최대·최소 치수, 제조 공차, 최대 질량과 완성품 포장 상태를 함께 확인해야 한다.

1 원통형 배터리 슬롯 피치

원통형 셀을 여러 개 배치할 때 슬롯 중심 간 거리는 다음 조건을 포함해야 한다.

슬롯 피치 ≥ 슬롯 내경 + 칸막이 두께 + 필요한 분리 간격

슬롯 간격이 지나치게 좁으면 칸막이 강도가 낮아질 수 있고, 너무 넓으면 트레이가 불필요하게 커진다.

시제품에서는 다음 항목을 확인하는 것이 좋다.

• 최대 치수 셀 삽입
• 최소 치수 셀 흔들림
• 반복 삽입·인출
• 트레이 이동 중 진동
• 경사 시 셀 이탈
• 최대 적재하중
• 장기 적재 후 처짐
• 슬리브 마모

2 파우치 및 완성팩 구획 검증

파우치 셀과 완성 배터리팩은 물리적으로 들어가기만 하면 되는 것이 아니라 다음 조건을 충족해야 한다.

• 외장과 테이프가 긁히지 않는다
• 탭과 실링부가 눌리지 않는다
• PCM 부품에 하중이 전달되지 않는다
• 와이어와 커넥터가 끼이지 않는다
• 상부 트레이가 배터리팩을 누르지 않는다
• 모델 라벨을 확인할 수 있다
• 두께 변화나 외형 변형을 육안으로 확인할 수 있다
• 배터리 본체를 잡고 안전하게 꺼낼 수 있다

9. 18650·21700·파우치 배터리 혼재 보관 관리

서로 다른 배터리를 하나의 캐비닛에 보관할 수는 있지만 같은 트레이나 구획에 혼합해서 넣는 것은 피해야 한다.

혼재 보관은 다음 오류를 유발할 수 있다.

• 18650과 21700 혼입
• 외형은 같지만 용량이 다른 셀 혼입
• 전압이 다른 파우치 배터리 혼입
• 정상품과 검사 대기품 혼입
• 서로 다른 로트 혼입
• 커넥터가 비슷한 다른 배터리팩 혼입

1 배터리 보관함 라벨에 포함할 정보

트레이 또는 구획에는 최소한 다음 정보를 표시하는 것이 좋다.

• 모델명과 배터리 형식
• 정격전압과 정격용량
• 로트 번호와 입고일
• 검사 상태
• 보관 SOC 또는 관리 전압 범위
• 수량
• 담당자
• 사용 또는 출고 가능 여부

색상만으로 상태를 구분해서는 안 된다. 색상과 문자를 함께 사용해야 한다.

예:

• 녹색: 검사 합격
• 노란색: 검사 대기
• 파란색: 시험용
• 빨간색: 사용 금지
• 회색: 폐기 대기

바코드 또는 QR 정보를 함께 사용하면 라벨이 손상되더라도 모델과 이력을 다시 확인하기 쉽다.

2 물리적인 혼입 방지 구조

교육과 라벨만으로 혼입을 완전히 막기는 어렵다. 가능하다면 다음과 같은 포카요케 구조를 적용할 수 있다.

• 18650과 21700 전용 슬롯
• 파우치 모델별 서로 다른 트레이 형상
• 커넥터 방향에 맞춘 전용 포켓
• 다른 모델 트레이가 잘못된 선반에 들어가지 않는 키 구조
• 바코드 확인 후 선반 위치를 안내하는 시스템

보관함은 작업자가 항상 주의할 것이라는 가정보다 실수해도 잘못된 모델을 넣기 어려운 방향으로 설계해야 한다.

10. 배터리 보관함 내부 재질과 절연 설계

배터리와 직접 접촉하는 트레이 재질은 다음 성능을 함께 검토해야 한다.

• 전기 절연성
• 난연 특성
• 기계적 강도와 장기 처짐
• 내열성과 내화학성
• 마모와 분진 발생
• 표면 거칠기
• 세척 가능성
• 치수 안정성

1 금속 트레이

금속 트레이는 강도와 내구성 측면에서 유리할 수 있지만 노출된 단자와 직접 접촉해서는 안 된다.

적용 시 다음 구조를 검토해야 한다.

• 절연 라이너 또는 슬롯 인서트
• 단자와 금속벽 사이의 충분한 거리
• 나사와 리벳의 절연 커버
• 모서리 라운딩
• 코팅 손상 점검

도장이나 표면 코팅만으로 영구적인 절연을 보장해서는 안 된다. 반복 사용으로 코팅이 긁히거나 벗겨질 수 있기 때문이다.

2 플라스틱 트레이

플라스틱은 전기 절연에 유리하지만 모든 재질이 배터리 트레이에 적합한 것은 아니다.

다음 조건을 확인해야 한다.

• 사용 온도에서 변형되지 않는가
• 장기간 적재 후 처지지 않는가
• 사용환경에 적합한 난연 특성을 갖는가
• 반복 삽입 시 가루나 날카로운 파단면이 발생하지 않는가
• 세척제와 오염물질에 견디는가

3 ESD 트레이

정전기 방지 또는 ESD 트레이는 PCM과 전자부품 관리에 유용할 수 있지만 일부 재질은 도전성 또는 정전기 소산성을 갖는다.

따라서 ESD 트레이에 노출된 셀 단자를 직접 접촉시켜서는 안 된다.

PCM의 정전기 보호와 셀 단락 방지가 동시에 필요하다면 ESD 외함 내부에 전기 절연 배터리 슬롯을 별도로 적용하는 방법을 검토할 수 있다.

11. 배터리 보관함 내부 검사와 유지관리

좋은 트레이도 반복 사용 과정에서 균열, 변형과 절연 손상이 발생할 수 있다.

트레이 자체의 손상은 배터리를 적재하기 전에 확인해야 한다. 배터리를 모두 넣은 후에는 작은 균열이나 바닥 돌출부를 발견하기 어렵다.

보관 중 슬리브 손상, 단자 변형, 파우치 팽창, 누액 또는 비정상 발열 흔적이 확인된 배터리는 정상 트레이에 다시 넣지 않아야 한다. 상태가 불확실한 제품은 별도 구역으로 이동하고, 구체적인 분류와 격리 기준은 부풀거나 손상된 배터리 안전 보관 가이드에서 확인할 수 있다.

12. 구조별 배터리 보관함 설계 예시

아래 예시는 설계 논리를 설명하기 위한 것이다. 실제 치수와 적재량은 반드시 해당 배터리 사양서와 시설 조건을 기준으로 결정해야 한다.

예시 1: 연구실용 18650 샘플 트레이

보관 대상

• 동일 모델 18650 셀
• 검사 완료된 정상 샘플
• 트레이당 40개
• 수작업 투입 및 인출

권장 구조

• 5열 × 8행 개별 슬롯
• 단자 방향 표시
• 측면 인출 홈
• 절연 플라스틱 인서트
• 금속 나사 비노출 구조
• 모델과 로트 라벨

확인 시험

• 최대 지름 셀 삽입
• 최소 지름 셀 흔들림
• 반복 삽입 후 슬리브 마모
• 트레이 경사 시 이탈
• 최대 적재 후 처짐

예시 2: 공정 대기용 21700 트레이

보관 대상

• 동일 모델 21700 셀
• 생산 대기품
• 이동식 카트 사용

권장 구조

• 21700 전용 슬롯
• 18650 트레이와 다른 형상
• 작업 중량을 고려한 슬롯 수
• 상단 인출 공간
• 비금속 이탈 방지 커버
• 선반 레일 잠금장치

확인 시험

• 이동 카트 진동
• 급정지 시 트레이 이동
• 손잡이와 선반 레일 하중
• 장기 적재 후 중앙 처짐
• 슬롯 파손 시 셀 접촉 여부

예시 3: 커넥터가 있는 파우치 배터리팩 트레이

보관 대상

• PCM이 장착된 파우치 배터리팩
• 와이어와 커넥터 포함
• 출고 전 완제품

권장 구조

• 배터리 넓은 면 전체 지지
• PCM 위치에 맞춘 비접촉 포켓
• 커넥터 전용 수납 공간
• 와이어 전용 채널
• 탭과 실링부 비압축 구조
• 배터리팩별 개별 칸막이
• 라벨 확인 창
• 손가락 인출 홈

확인 시험

• 최대 완성 치수 삽입
• PCM과 트레이 간섭
• 와이어 굽힘과 눌림
• 문을 닫을 때 케이블 간섭
• 상부 트레이 하중 전달
• 반복 사용 후 외장 긁힘

13. 배터리 보관함 설계 시 가장 흔한 5가지 오류

오류 1. 명목 치수만으로 슬롯을 설계한다

18650 또는 21700이라는 이름만 사용하면 제조 공차와 슬리브 두께를 반영하지 못한다. 배터리 사양서의 최대 치수를 기준으로 해야 한다.

오류 2. 18650과 21700을 범용 슬롯에 넣는다

21700 슬롯에 18650을 넣으면 유격과 혼입 가능성이 커진다. 모델별 전용 슬롯을 적용해야 한다.

오류 3. 파우치 셀을 직접 적층하거나 강하게 압축한다

상부 하중과 국부 압력이 아래 셀에 전달될 수 있다. 개별 트레이와 평탄한 지지 구조가 필요하다.

오류 4. 완성 배터리팩을 셀 치수만으로 계산한다

PCM, 와이어와 커넥터가 눌리거나 꺾일 수 있다. 포장 후 최대 완성 치수를 적용해야 한다.

오류 5. 라벨만으로 모델 혼입을 방지한다

라벨은 보조 수단이다. 전용 슬롯, 트레이 형상과 선반 키 구조를 이용한 물리적 분리가 필요하다.
