오토바이 블랙박스·GPS 추적기에는 어떤 소형 리튬 배터리가 필요할까?

오토바이 블랙박스나 GPS 추적기에 사용하는 소형 리튬 배터리는 12V 시동 배터리와 같은 기준으로 선택하면 안 됩니다.

오토바이 시동용 배터리와 블랙박스·GPS 내부의 소형 리튬 배터리는 역할과 설계 조건이 다릅니다.

시동 배터리는 스타터 모터에 순간적으로 큰 전류를 공급하는 것이 핵심입니다. 반면 기기 내부의 소형 배터리는 차량 전원이 차단됐을 때 녹화·위치 전송·안전 종료를 유지하거나 통신 순간의 피크 부하를 지원하는 역할을 합니다.

따라서 배터리 전압, 백업 시간, 피크 전류, 충전 조건, 온도, 보호회로와 장착 조건을 함께 검토해야 합니다.

오토바이 블랙박스·GPS용 소형 리튬 배터리와 시동 배터리 차이

두 배터리는 모두 오토바이에 사용될 수 있지만 설계 목적이 다릅니다.

두 배터리는 사용 목적과 설계 기준이 다르므로 서로 대체해서 판단해서는 안 됩니다.

기본적인 구분이 필요하다면 오토바이 배터리와 보조 전자기기 배터리의 차이를 먼저 확인할 수 있습니다.

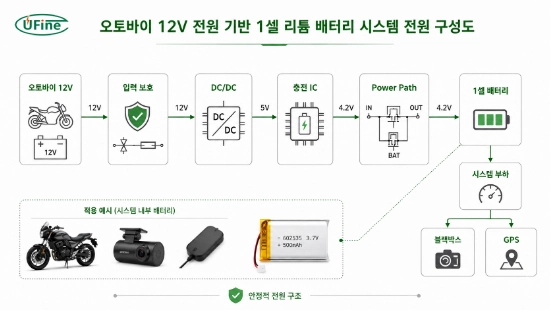

1. 오토바이 블랙박스·GPS 배터리 전원 구조

오토바이의 12V 전원은 1셀 리튬 배터리에 직접 연결하는 구조가 아닙니다.

일반적인 전원 흐름은 다음과 같이 설계할 수 있습니다.

오토바이 12V 전원 → 입력 보호 → DC/DC 변환 → 충전 IC·Power Path → 소형 리튬 배터리 → 블랙박스·GPS 시스템

여기서 고려해야 할 점은 차량의 12V 전압이 항상 정확히 12V로 유지되지 않는다는 것입니다. 엔진 상태와 충전 시스템에 따라 입력 전압이 달라지므로 전원 회로가 실제 차량 전압 범위를 처리할 수 있어야 합니다.

차량 측 입력 조건을 검토하려면 오토바이 전원 시스템의 정상 전압 기준과 비교하는 것이 좋습니다.

블랙박스 내부 배터리는 주로 안전 종료, 마지막 영상 저장, 충격 이벤트 녹화와 주차 모드를 지원합니다. GPS 추적기에서는 GNSS 위치 획득, MCU 동작, LTE-M·NB-IoT 통신과 주기적인 Wake-up을 유지하는 데 사용될 수 있습니다.

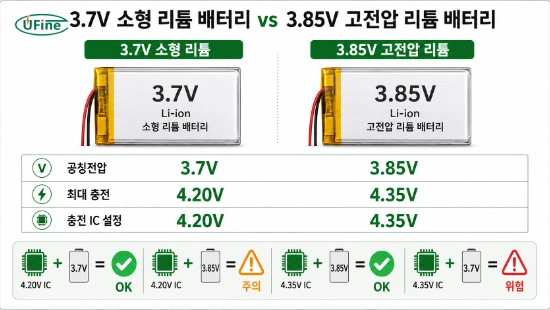

2. 오토바이 블랙박스·GPS 배터리 3.7V·3.85V 선택 기준

소형 전자기기에는 1S Li-ion 또는 Li-polymer 배터리가 많이 사용되지만 같은 1셀 제품이라도 공칭전압과 최대 충전전압이 다를 수 있습니다.

3.7V 오토바이 블랙박스·GPS 배터리

일반적인 3.7V급 Li-ion·Li-polymer 셀은 제품 사양에 따라 약 4.2V의 최대 충전전압을 사용하는 경우가 많습니다.

Texas Instruments의 1셀 Li-ion·Li-polymer 충전 솔루션에서도 1셀 배터리의 충전전압과 온도 감시를 포함한 설계 방식을 확인할 수 있습니다.

3.85V 오토바이 블랙박스·GPS 배터리

3.85V급 고전압 셀은 같은 공간에서 더 높은 에너지를 확보하는 데 유리할 수 있지만 충전 IC가 해당 셀의 최대 충전전압을 지원해야 합니다.

따라서 기존 3.7V 배터리를 3.85V 제품으로 바꿀 때는 다음 세 가지를 함께 확인합니다.

셀 공칭전압 → 셀 최대 충전전압 → 충전 IC Regulation Voltage

TI의 BQ25180 1셀 충전 IC처럼 배터리 충전전압을 설정할 수 있는 제품도 있지만 실제 설정값은 반드시 셀 데이터시트와 일치해야 합니다.

3. 오토바이 블랙박스·GPS 배터리 용량과 백업 시간 계산

배터리 용량은 기기에 들어갈 수 있는 최대 mAh부터 결정하기보다 필요한 백업 시간을 먼저 정의하는 것이 좋습니다.

예를 들면 다음과 같습니다.

• 전원 차단 후 5분 안전 종료
• 사고 후 30분 위치 전송
• 2시간 주차 녹화
• 24시간 동안 주기적인 GPS 위치 보고

평균 소비전력을 알고 있다면 필요한 에너지는 다음과 같이 추정할 수 있습니다.

필요 배터리 에너지(Wh) ≈ 평균 소비전력(W) × 목표 시간(h) ÷ 전원 변환 효율 ÷ 사용 가능 에너지 비율

예를 들어 평균 소비전력이 0.8W, 목표 백업 시간이 3시간, 변환 효율이 90%, 사용 가능 에너지를 80%로 가정하면 필요한 에너지는 약 3.33Wh입니다.

3.7V 셀 기준으로는 약 900mAh 수준입니다.

다만 실제 양산 설계에는 다음 요소도 반영해야 합니다.

• 셀 용량 허용오차
• 저온 용량 감소
• 장기 사용에 따른 열화
• DC/DC 변환 손실
• 통신 빈도 변화
• 저전압 차단점
• 설계 마진

따라서 계산값은 초기 선정 기준으로 사용하고 최종 용량은 실제 기기의 runtime test로 검증해야 합니다.

4. 오토바이 GPS 배터리 피크 전류와 전압 강하

GPS 추적기에서는 배터리 용량과 함께 순간 피크 전류를 반드시 확인해야 합니다.

GNSS 수신, MCU 대기, LTE-M·NB-IoT 송신의 전류는 서로 다릅니다. 특히 통신 순간에는 평균값보다 높은 전류가 발생할 수 있습니다.

Nordic Semiconductor의 LTE 소비전력 설계 가이드에서도 네트워크 상태, 송신 출력, PSM과 데이터 전송 주기가 소비전력에 영향을 준다고 설명합니다.

따라서 배터리 선정 시 최소한 두 가지 값을 측정해야 합니다.

• 정상 동작 평균 소비전류
• LTE·GPS 동작 중 최대 순간 전류

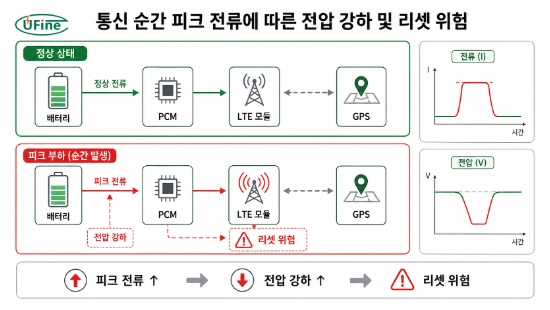

오토바이 GPS 배터리 피크 전류가 리셋을 만드는 이유

높은 전류가 순간적으로 흐르면 셀과 배선의 저항 때문에 배터리 단자 전압이 낮아집니다.

개념적으로는 다음과 같습니다.

전압 강하 ΔV ≈ 피크 전류 × 전체 직렬 저항

전체 직렬 저항에는 다음 요소가 포함됩니다.

• 셀 내부저항
• PCM MOSFET 저항
• 탭·니켈 저항
• 전선 저항
• 커넥터 접촉 저항

따라서 배터리에 용량이 남아 있어도 피크 부하에서 시스템 최소 동작전압 아래로 떨어지면 모뎀이나 MCU가 리셋될 수 있습니다.

이 때문에 mAh만으로 GPS 배터리 성능을 판단해서는 안 됩니다.

5. 오토바이 블랙박스·GPS 배터리 PCM·NTC 설계

소형 리튬 배터리 팩에는 제품 요구사항에 따라 PCM(Protection Circuit Module)과 NTC를 적용할 수 있습니다.

오토바이 GPS 배터리 PCM 과전류 보호

PCM은 일반적으로 과충전, 과방전, 과전류와 단락 보호에 사용됩니다.

GPS 통신 피크가 PCM의 과전류 차단값과 지나치게 가까우면 정상 통신 과정에서도 보호회로가 작동할 수 있습니다.

PCM 선정에서는 다음 값을 비교합니다.

• 정상 연속전류
• 최대 피크전류
• 피크 지속시간
• 과전류 차단값
• 과전류 지연시간
• 보호 후 복귀 조건

보호값은 정상 피크 부하를 허용하면서 셀의 최대 허용 전류를 넘지 않는 범위에서 설계해야 합니다.

오토바이 블랙박스·GPS 배터리 NTC 온도 감지

NTC는 배터리 온도를 충전 IC에 전달해 허용 범위를 벗어난 충전을 제한하는 데 사용할 수 있습니다.

특히 여름철 밀폐된 블랙박스나 GPS 하우징 내부는 외부 기온보다 높은 온도에 도달할 수 있으므로 충전 중 온도 감시가 중요합니다.

TI의 BQ25185 배터리 충전 설계는 배터리 thermistor를 이용한 온도 감시 기능을 지원합니다.

충전 IC에 TS 입력이 있다면 NTC 저항값과 온도 임계값이 시스템 설계와 맞는지도 확인해야 합니다.

6. 오토바이 블랙박스·GPS 배터리 충전 전류와 Power Path

충전 전류는 클수록 좋은 것이 아닙니다.

배터리 셀의 허용 충전 전류, 기기 내부 온도와 충전 IC의 열 설계를 함께 고려해야 합니다.

지나치게 높은 충전 전류를 적용하면 셀과 충전 IC의 온도가 상승하고 장기적인 배터리 수명에도 영향을 줄 수 있습니다.

오토바이 블랙박스·GPS Power Path 설계

기기가 차량 전원으로 동작하면서 내부 배터리를 동시에 충전해야 한다면 Power Path 구조를 검토할 수 있습니다.

Power Path는 입력 전력이 있을 때 시스템 부하와 배터리 충전을 관리하고, 입력 전력이 부족할 때 충전 전류를 조절하는 데 유용합니다.

TI의 BQ25180 충전 및 Power Path 구조에서도 시스템 부하와 배터리를 함께 관리하는 설계를 확인할 수 있습니다.

블랙박스처럼 작동과 충전이 동시에 이루어지는 장치에서는 특히 중요한 항목입니다.

7. 오토바이 블랙박스·GPS 배터리 온도·진동 조건

오토바이 전자기기는 실내 전자제품보다 온도 변화와 진동 조건을 더 주의해서 검토해야 합니다.

오토바이 블랙박스 배터리 온도 조건

배터리 제조사에 문의할 때는 단순한 외기 최고온도보다 실제 제품 내부의 배터리 온도를 기준으로 검토하는 것이 좋습니다.

확인할 항목은 다음과 같습니다.

• 충전 가능 온도
• 방전 가능 온도
• 제품 내부 예상 최고온도
• 겨울철 최저 사용온도
• 보관 온도

충전 허용 온도와 방전 허용 온도는 서로 다를 수 있습니다.

오토바이 GPS 배터리 진동 조건

파우치형 셀은 날카로운 부품이나 볼트에 직접 접촉해서는 안 됩니다.

제품 구조에서는 다음을 고려합니다.

• 배터리 이동 방지
• 날카로운 모서리와의 분리
• 완충재 또는 폼 적용
• 배선 인장 방지
• 셀 팽창 여유
• 커넥터 이탈 방지

배터리를 지나치게 강하게 압축해 고정하는 방식도 피해야 합니다.

8. 오토바이 블랙박스·GPS 배터리 크기·배선·커넥터 선정

소형 리튬 배터리는 목표 mAh보다 제품 내부에서 사용할 수 있는 최대 공간을 먼저 확인하면 실제 가능한 용량 범위를 빠르게 좁힐 수 있습니다.

예:

최대 배터리 공간: 6.0 × 30 × 40mm

여기서 셀 크기와 완성 배터리 팩의 최대 크기는 구분해야 합니다. PCM, 절연재, 테이프와 배선 출구 때문에 완성 팩은 셀보다 커질 수 있습니다.

배선과 커넥터에서는 다음 정보를 정확히 지정합니다.

“JST 커넥터”처럼 브랜드명만 지정해서는 충분하지 않습니다. 동일 제조사에도 다양한 피치와 하우징 규격이 있으므로 정확한 MPN을 확인해야 합니다.

9. 오토바이 블랙박스·GPS가 시동 배터리를 방전시키는 경우

기기 내부에 별도의 소형 리튬 배터리를 사용하더라도 차량의 12V 전원을 계속 소비하도록 설계되어 있다면 시동 배터리가 방전될 수 있습니다.

특히 다음 항목을 확인해야 합니다.

• ACC OFF 후 입력전류
• 주차 녹화 소비전력
• GPS 위치 전송 주기
• 저전압 차단 설정

핵심은 내부 백업 배터리뿐 아니라 차량 12V 입력을 언제 차단할 것인지 함께 설계하는 것입니다.

블랙박스나 GPS 장착 후 차량 배터리가 반복적으로 방전된다면 블랙박스와 GPS 때문에 배터리가 방전되는 원인에서 암전류, 충전 시스템과 상시 전원 회로를 순서대로 확인할 수 있습니다.

10. 오토바이 블랙박스·GPS 소형 리튬 배터리 선정 체크리스트

실제 배터리를 선택할 때는 다음 항목을 순서대로 확인합니다.

특히 용량, 피크 전류와 최대 충전전압은 서로 독립적으로 확인해야 합니다.

용량이 충분해도 출력이 부족하면 통신 순간 기기가 리셋될 수 있고, 용량과 출력이 맞아도 충전 IC의 설정이 셀 사양과 다르면 사용할 수 없습니다.

11. 오토바이 블랙박스·GPS 배터리 개발 문의 시 필요한 사양

배터리 제조사에 문의할 때는 다음 정보를 제공하면 기술 검토와 샘플 선정이 빨라집니다.

1. 제품 용도
2. 최대 배터리 공간
3. 목표 백업 시간 또는 목표 용량
4. 평균 소비전류·소비전력
5. 최대 피크전류와 지속시간
6. 충전 IC 모델
7. 충전전압과 충전전류
8. 충전·방전 예상 온도
9. PCM·NTC 요구사항
10. 전선 규격과 길이
11. 커넥터 정확한 MPN과 Pinout
12. 샘플·양산 예상 수량
13. 필요한 시험·인증 문서

LTE-M·NB-IoT 기능이 있는 제품은 평균전류만 전달하지 말고 통신 순간의 최대 부하와 지속시간도 함께 제공하는 것이 중요합니다.

리튬 셀 또는 배터리를 운송하는 프로젝트라면 적용되는 운송 형태에 따라 UN 38.3 관련 시험 문서도 확인해야 합니다. 관련 시험 체계는 UN의 리튬 배터리 운송 시험 기준에서 확인할 수 있습니다.
