6V 건전지를 충전식 리튬 배터리로 바꾸려면 기기의 허용 전압과 소비전류를 먼저 확인해야 합니다. 3.7V·7.4V 배터리는 전압 범위가 다르므로, 구성에 맞는 전압 조절·충전·보호 설계가 필요합니다.
핵심 내용
- 공칭전압뿐 아니라 완충부터 방전 종료까지의 전압 범위를 확인합니다.
- 3.7V를 6V로 높이면 배터리 쪽 전류가 기기 쪽 전류보다 커집니다.
- 7.4V 구성도 방전 후반에는 강압 회로만으로 6V를 유지하기 어려울 수 있습니다.
- 보호회로는 충전 회로나 6V 전압 조절 회로를 대신하지 않습니다.
- 용량은 Wh로 비교하고, 실제 기기에서 시작 전류와 저전압 동작을 검증합니다.
1. 6V 건전지 대체 전에 기기에서 확인할 조건
먼저 기존 6V 건전지의 종류와 규격을 확인하세요. 4R25 한 개를 쓰는지, AA 건전지 4개를 쓰는지에 따라 전지함과 단자 구조가 달라집니다.
본체에 적힌 “DC 6V”만으로는 허용 입력 범위를 알 수 없습니다. 다음 조건을 확인하세요.
| 확인 항목 | 필요한 정보 |
|---|---|
| 허용 입력 전압 | 기기가 정상 작동하는 최저·최고 전압. 보드뿐 아니라 모터·램프 등도 확인 |
| 소비전류 | 평소 전류, 대기전류, 시작 순간의 최대 전류와 지속시간 |
| 배터리 공간 | 최대 장착 치수, 고정 방법, 전선이 나오는 방향, 절연 공간 |
| 연결 방식 | 단자·커넥터 모양과 극성, 충전 포트의 위치 |
커넥터가 맞아도 +·− 배선이 같다는 뜻은 아닙니다. 파우치형 전지는 케이스나 나사에 눌리지 않도록 고정 구조도 검토해야 합니다.

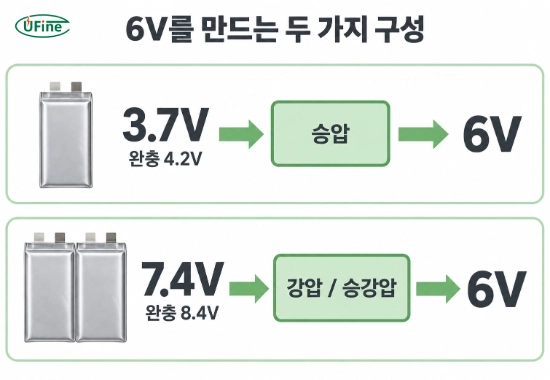

2. 6V 건전지 대체용 3.7V·7.4V 리튬 배터리 비교
아래는 셀당 4.2V로 충전하는 일반적인 3.7V 리튬이온·리튬폴리머 전지 기준입니다. TI의 1셀·2셀 리튬 배터리 충전전압 자료에서도 이 충전 전압을 확인할 수 있습니다. 고전압형 셀이나 리튬인산철 전지는 조건이 다릅니다.
1S는 한 셀 전압을 사용하는 구성입니다. 2S는 셀 두 개를 직렬로 연결한 구성입니다.
| 비교 항목 | 3.7V 구성, 1S | 7.4V 구성, 2S |
|---|---|---|
| 공칭전압 | 3.7V | 7.4V |
| 완충 전압 | 4.2V | 8.4V |
| 안정된 6V 출력이 필요할 때 | 승압 회로 검토 | 강압 또는 승강압 회로 검토 |
| 충전 조건 | 1S용 4.2V 충전 제어 | 2S용 8.4V 충전 제어 |
| 핵심 확인점 | 낮은 배터리 전압에서의 입력 전류와 발열 | 방전 후반의 출력 유지, 셀별 전압 관리 |
배터리의 완충부터 방전 종료까지 전압 범위가 기기 허용 범위에 들어가야 직접 연결을 검토할 수 있습니다.
3. 6V 출력을 만드는 승압·강압 회로는 어떻게 선택할까?
3.7V를 6V로 높일 때는 배터리 전류를 먼저 계산하세요
승압 회로로 6V를 만들면 배터리 쪽 전류는 출력 전류보다 커집니다.
배터리 전류(A) ≈ 출력 전압(V) × 출력 전류(A) ÷ [부하 상태의 배터리 전압(V) × 변환 효율]

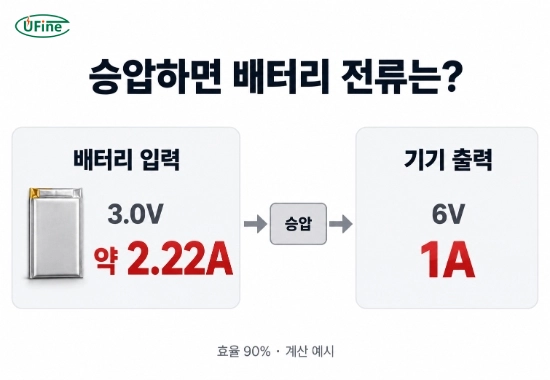

가령 6V·1A 출력, 변환 효율 90%, 부하 상태의 배터리 전압 3.0V를 가정하면 다음과 같습니다.
6 × 1 ÷ (3.0 × 0.90) ≈ 2.22A
이 값은 해당 조건의 평균 입력 전류입니다. 3.0V는 계산용 가정이며, 실제 방전 종료 전압은 셀 사양에 따릅니다.
셀뿐 아니라 보호회로, 전선과 커넥터도 이 전류를 감당해야 합니다. 모터처럼 시작 전류가 큰 기기는 시작 순간의 전압 하락도 확인하세요.
모듈의 “2A”가 출력 전류인지, 입력·스위치 전류 한계인지도 구분하세요. 제품의 전류 제한값과 효율 자료로 최소 배터리 전압에서의 출력 능력을 확인해야 합니다.
7.4V를 6V로 낮출 때는 방전 후반을 확인하세요
강압 회로는 입력보다 낮은 전압을 만듭니다. 부하 상태의 2S 배터리 전압이 6.0V까지 내려가면 회로 내부 손실 때문에 안정된 6.0V 출력을 유지하기 어렵습니다. 이때는 다음 중 하나를 선택합니다.
- 더 높은 배터리 전압에서 사용을 종료합니다. 대신 사용할 수 있는 에너지가 줄어듭니다.
- 승강압 회로를 사용합니다. 입력이 목표 출력보다 높거나 낮아져도 전압을 조절합니다.
이 원리는 입력과 출력의 전압 관계에 따른 벅-부스트 동작 설명에서 확인할 수 있습니다. 실제 회로는 해당 전압 범위와 부하 전류를 모두 지원해야 합니다.
저항이나 직렬 다이오드로 전압을 떨어뜨리는 방식도 6V 정전압 회로를 대신하지 못합니다. 전류나 온도가 바뀌면 전압 강하도 달라지기 때문입니다.
4. 6V 리튬 배터리의 충전·보호·전압 조절은 어떻게 다를까?
충전, 보호, 전압 조절은 서로 다른 기능입니다.
| 기능 | 하는 일 | 대신할 수 없는 일 |
|---|---|---|
| 충전 회로 | 셀에 맞는 전류와 전압으로 충전을 제어하고 종료 | 기기에 필요한 6V 출력 보장 |
| 보호회로, PCM·BMS | 과충전·과방전·과전류 등 이상 조건을 감지해 차단 | 정상 충전 제어, 일정한 6V 출력 |
| 전압 조절 회로, DC-DC | 배터리 전압을 기기에 필요한 전압으로 변환 | 셀에 맞는 충전 종료와 셀별 보호 |
한 기판에 여러 기능이 있어도 각 기능의 유무와 동작 조건은 따로 확인해야 합니다.
셀 수에 맞는 충전 방식과 온도 조건
일반적인 리튬이온 전지는 정전류·정전압(CC/CV) 방식으로 충전합니다. 셀 사양에 맞는 충전 전압·전류, 종료 조건과 온도 범위를 적용해야 합니다. 보호회로의 과충전 차단 전압은 충전 목표 전압이 아닙니다.
1S용 충전 회로를 2S 팩에 그대로 사용할 수는 없습니다. USB 5V로 2S를 충전하려면 입력을 높이는 기능이 포함된 2S용 충전 설계가 필요합니다.
또한 “6V 출력 배터리팩”이라는 표시는 충전 입력도 6V라는 뜻이 아닙니다. 충전 포트와 입력 조건은 해당 팩의 사양을 따라야 합니다.
2S 배터리는 셀별 전압을 확인하세요

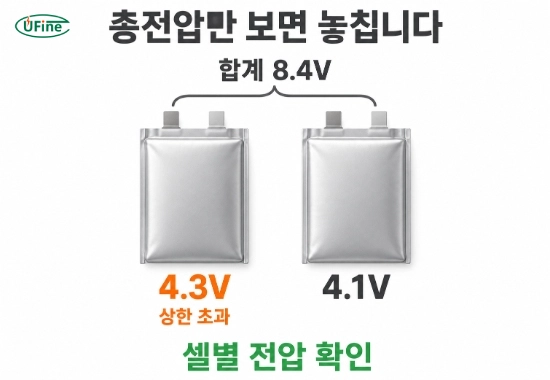

팩 전체가 8.4V여도 두 셀이 각각 4.2V라는 보장은 없습니다. 예를 들어 4.3V와 4.1V의 합도 8.4V입니다. 전체 전압만 보면 한 셀의 과전압을 놓칠 수 있습니다.
따라서 2S에 맞는 셀별 보호와 밸런싱 설계를 검토해야 합니다. 밸런싱은 셀 사이의 충전 상태 차이를 줄이는 기능입니다. 2셀 배터리의 개별 전압 감시와 밸런싱 기능을 참고하되, 모든 BMS에 이 기능이 있다고 가정하지 마세요.
충전하면서 사용할 기기는 전력 경로도 확인하세요
충전 단자에 기기 부하를 함께 연결하면 충전 종료 판단에 영향을 줄 수 있습니다. 충전 중에도 사용할 기기는 기기 전원 공급과 배터리 충전을 분리하는 전력 경로 기능을 검토하세요.
5. 6V 기기용 리튬 배터리 용량은 어떻게 정할까?
전압이 다른 배터리는 공칭전압 × Ah로 계산한 Wh로 비교합니다. 3.7V·2,000mAh와 7.4V·1,000mAh는 모두 7.4Wh이므로, 2S라고 사용시간이 두 배가 되지는 않습니다.
용량은 목표 사용시간에서 거꾸로 계산하세요. 6V에서 평균 200mA로 5시간 작동하는 기기를 가정하면 다음과 같습니다.
- 기기에 필요한 에너지: 6V × 0.2A × 5h = 6Wh
- 평균 변환 효율을 90%로 가정한 배터리 요구 에너지: 6 ÷ 0.90 ≈ 6.7Wh
6.7Wh는 실제로 꺼내 쓸 수 있어야 하는 에너지입니다. 공칭 6.7Wh만으로 충분하다는 뜻은 아닙니다. 저전압 종료, 사용 온도와 노화에 따른 에너지 감소도 반영하세요.
작동·대기 시간이 섞인 기기는 배터리 용량과 소비전력에 따른 사용시간 계산법으로 평균 소모량을 먼저 구하세요. 기기의 대기 소모와 전원 회로 자체 소모가 계산에 포함됐는지도 확인합니다.
6. 6V 건전지 리튬 대체 후 확인할 실제 동작
완충 상태에서 켜지는 것만으로는 충분하지 않습니다. 다음 조건에서 기기 입력 전압과 배터리 전류를 확인하세요.
| 시험 조건 | 확인할 결과 |
|---|---|
| 완충 상태와 전원 투입 순간 | 출력이 허용 범위를 넘지 않고 기기가 정상 시작하는지 |
| 배터리 잔량이 적을 때 | 출력 유지 여부, 정상 종료 전압, 꺼졌다 켜지는 반복 동작 여부 |
| 모터·플래시 등 큰 부하가 시작될 때 | 순간 전압 하락, 기기 재시작, 보호회로의 불필요한 차단 여부 |
| 실제 사용 온도와 장시간 작동 | 셀·전원 회로·커넥터의 온도와 출력 안정성 |
| 충전 중 사용, 어댑터 연결·분리, 입력 전력 부족 | 정상 충전 종료, 전원 전환, 예기치 않은 기기 꺼짐 여부 |
기기가 정상적으로 멈추는 저전압 기준을 정하고, 보호회로의 과방전 차단에만 의존하지 않도록 설계해야 합니다.
6V를 일정하게 출력하면 기존의 전압 기반 배터리 부족 표시가 맞지 않을 수 있습니다. 이 경우에는 실제 셀 전압이나 배터리 잔량 정보를 이용한 알림을 검토하세요.
Ufine에 맞춤형 리튬폴리머 배터리팩을 문의할 때는 기기의 허용 전압, 연속·순간 전류, 목표 사용시간, 최대 치수와 커넥터 극성을 함께 전달하세요. 이 정보가 셀과 보호회로를 선정하는 기준이 됩니다.
6V 건전지 리튬 대체 FAQs
6V 건전지 대신 3.7V 18650 한 개를 사용할 수 있나요?
기기가 배터리의 전체 전압 범위를 지원해야 직접 연결을 검토할 수 있습니다. 안정된 6V 입력이 필요하다면 부하 전류에 맞는 승압 회로가 필요합니다.
6V 기기에 7.4V 리튬 배터리를 바로 연결해도 되나요?
일반적인 7.4V 배터리는 완충 시 8.4V입니다. 기기가 이 전압을 허용하는지 확인하고, 필요하면 강압 또는 승강압 회로를 사용해야 합니다.
6V용 AA 건전지 4개를 14500 리튬이온 전지 4개로 바꿔도 되나요?
공칭 3.7V·완충 4.2V인 14500 전지 4개를 직렬로 연결하면 완충 시 16.8V가 됩니다. 기존 6V용 AA 구성의 직접 대체품으로 사용하면 안 됩니다.
6V 대체 배터리에 보호회로가 있어도 충전 회로가 필요한가요?
네. 보호회로는 이상 상태를 차단합니다. 정상 충전 전류·전압과 종료는 셀에 맞는 충전 회로가 제어해야 합니다.
기존 6V 어댑터로 리튬 배터리를 충전할 수 있나요?
어댑터를 셀에 직접 연결하면 안 됩니다. 셀 수에 맞는 충전 회로를 거쳐야 하며, 어댑터의 전압과 전력이 그 회로의 입력 조건을 충족해야 합니다.
