일회용 망간 건전지 제품을 충전식 리튬 배터리로 전환하려면? 제품 재설계 가이드

많은 전자 제품은 아직 AA, AAA 같은 일회용 망간 건전지를 사용하고 있습니다.

하지만 최근에는 반복 충전, 긴 사용 시간, 스마트 기능 추가를 위해 기존 제품을 충전식 리튬 배터리 기반 구조로 변경하는 사례가 증가하고 있습니다.

다만 망간 건전지를 리튬 배터리로 바꾸는 과정은 단순 교체가 아니라 전원 시스템 전체를 다시 설계하는 과정입니다.

이 글의 핵심 내용

• 망간 건전지와 리튬 배터리는 전압과 사용 방식이 다릅니다.
• 기존 제품을 리튬화하려면 배터리, 충전 회로, 보호 회로를 함께 검토해야 합니다.
• AA 크기와 동일해 보여도 리튬 배터리를 바로 대체 사용할 수 없습니다.
• 제품 공간과 전력 요구사항에 따라 LiPo, 14500, 원통형 리튬 배터리를 선택해야 합니다.
• 성공적인 전환을 위해서는 초기 단계부터 배터리 제조사와 구조 검토가 필요합니다.

1. 망간 건전지를 리튬 배터리로 전환하는 이유: 일회용 배터리의 한계

망간 건전지는 구조가 단순하고 가격 경쟁력이 높아 다양한 저전력 제품에 사용되어 왔습니다.

대표적인 적용 제품:

• 리모컨
• 벽시계
• 센서 장치
• 소형 전자제품

하지만 제품 기능이 증가하면서 기존 일회용 건전지는 다음과 같은 한계를 가질 수 있습니다.

충전 기능이 필요한 제품 증가

스마트 기능이 추가된 제품은 단순한 배터리 교체 방식보다:

• USB 충전
• 장시간 사용
• 유지보수 감소

가 중요해지고 있습니다.

충전식 리튬 배터리는 반복 사용이 가능하기 때문에 제품 사용 경험 개선에 유리합니다.

높은 에너지 요구사항 증가

최근 전자 제품은:

• 무선 통신
• 센서
• 디스플레이
• 모터

등으로 인해 더 높은 에너지 밀도를 요구합니다.

망간 건전지의 기본 구조와 방전 특성은 망간 건전지의 전압과 방전 특성에서 확인할 수 있습니다.

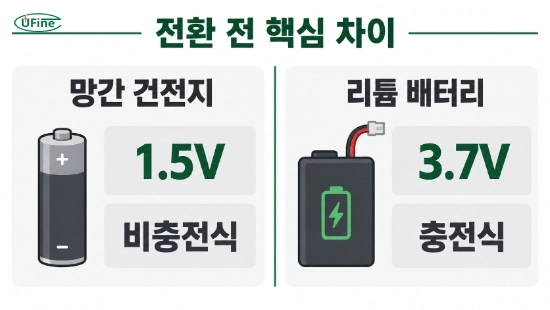

2. 망간 건전지와 리튬 배터리 차이: 전환 전 반드시 확인해야 할 요소

가장 중요한 차이는 전압과 충전 방식입니다.

기존 망간 건전지는 일반적으로:

• 1.5V
• 비충전식
• 교체형 구조

입니다.

반면 리튬 배터리는:

• 높은 전압
• 충전 시스템 필요
• 보호 회로 필요

라는 특징을 가지고 있습니다.

망간 건전지와 리튬 배터리 전압 비교

예를 들어:

기존:

AA 망간 건전지 2개 → 약 3V 시스템

변경:

3.7V Li-ion/LiPo Battery 시스템

으로 변경할 경우 제품 회로가 해당 전압을 지원해야 합니다.

3. AA 건전지 제품을 리튬 배터리로 변경하는 방법: 14500 전환 시 주의점

AA 건전지를 사용하는 제품은 리튬 전환 문의가 가장 많은 유형입니다.

많은 사용자가:

AA 크기 = 14500 리튬 배터리와 동일

하다고 생각하지만 실제로는 다릅니다.

AA와 14500 리튬 배터리 차이

따라서 기존 AA 제품을 14500으로 변경하려면:

• 입력 전압 확인
• 충전 방식 추가
• 보호 회로 적용

이 필요합니다.

AA와 14500 리튬 배터리의 차이는 AA와 14500 리튬이온 배터리의 전압 차이와 충전 방법에서 자세히 확인할 수 있습니다.

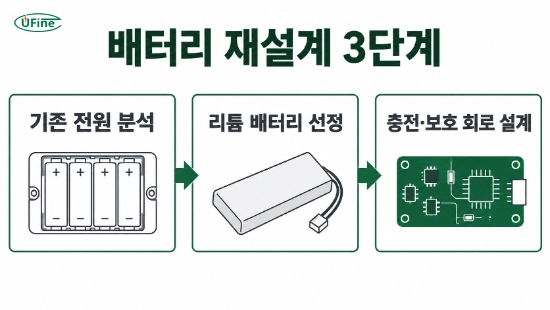

4. 배터리 재설계 3단계 프로세스: 망간 건전지 제품을 리튬 배터리 시스템으로 변경하는 방법

망간 건전지를 리튬 배터리로 전환하는 과정은 단순히 배터리 셀만 변경하는 작업이 아닙니다.

제품의 전원 구조를 다시 검토하는 배터리 재설계 과정으로 진행해야 합니다.

일반적인 전환 과정은 다음 3단계로 나눌 수 있습니다.

1단계: 기존 망간 건전지 시스템 분석

먼저 현재 제품이 요구하는 전력 조건을 확인해야 합니다.

주요 분석 항목:

특히 센서, 무선 통신, 모터가 포함된 제품은 순간적으로 높은 전류를 요구할 수 있기 때문에 평균 소비전류만 확인하면 부족합니다.

2단계: 리튬 배터리 사양 선정

기존 망간 건전지 공간과 제품 요구사항을 기준으로 적합한 리튬 배터리를 선택합니다.

검토 항목:

• 배터리 용량(mAh)
• 정격 전압
• 최대 방전 전류
• 외형 크기
• 커넥터 형태
• 보호 회로 적용 여부

이 단계에서는 단순히 용량이 큰 배터리를 선택하는 것이 아니라:

제품 공간 + 전력 요구 + 사용 환경

을 함께 고려해야 합니다.

3단계: 충전·보호 시스템 설계

리튬 배터리는 충전 가능한 구조이기 때문에 기존 망간 건전지 제품에는 없던 회로가 필요합니다.

필요 구성:

• 충전 IC
• PCM 보호 회로
• 충전 포트
• 전원 관리 회로

이 단계가 완료되어야 기존 일회용 제품이 안정적인 충전식 제품으로 변경됩니다.

5. PCM·충전 회로 설계: 리튬 배터리 전환에서 반드시 필요한 요소

망간 건전지는 일반적으로 사용 후 교체하는 1차전지이므로 충전 관리 회로가 필요하지 않습니다.

하지만 리튬 배터리는 충전과 방전 과정에서 전압 관리가 필요합니다.

리튬 배터리 보호 회로(PCM)의 역할

PCM(Protection Circuit Module)은 리튬 배터리의 안전한 사용을 위한 핵심 부품입니다.

일반적으로 포함되는 보호 기능:

리튬 배터리 시스템에서는 이러한 보호 설계가 필수이며, 국제 배터리 안전 기준에서도 리튬 배터리의 안전 요구사항을 별도로 다루고 있습니다. (국제전기기술위원회)

6. 충전 회로 설계 시 확인해야 할 사항

제품 개발 단계에서는 다음 항목을 결정해야 합니다.

충전 방식

예:

• USB Type-C 충전
• Micro USB 충전
• 전용 충전 도크
• 무선 충전

충전 전류 설정

충전 전류는 배터리 용량과 사용 조건에 맞게 결정해야 합니다.

예:

• 소형 웨어러블 → 낮은 충전 전류
• 산업용 장비 → 빠른 충전 요구 가능

배터리 연결 방식

검토 항목:

• JST 커넥터
• Molex 커넥터
• 직접 PCB 연결
• 케이블 길이

제품 양산에서는 배터리 연결 방식이 조립성과 유지보수성에도 영향을 줍니다.

7. C·D 건전지 제품의 리튬 배터리 전환 사례

AA뿐 아니라 C, D형 건전지를 사용하는 제품도 리튬 배터리 전환이 가능합니다.

다만 크기가 커질수록 단순 셀 교체보다 맞춤형 배터리 팩 설계가 중요합니다.

C형 건전지를 리튬 배터리로 변경하는 방법

C형 건전지는 일반적으로:

• 손전등
• 센서 장비
• 산업용 제품

등에서 사용됩니다.

리튬 전환 시 주요 검토:

• 기존 C형 공간 활용
• 필요한 Wh 용량
• 장시간 방전 조건
• 배터리 팩 구조

입니다.

C형 건전지 규격과 R14/LR14 표기 차이는 C형 건전지의 R14·LR14·HR14 규격 비교에서 확인할 수 있습니다.

D형 건전지를 리튬 배터리로 변경하는 방법

D형 건전지는 높은 용량이 필요한 제품에서 사용됩니다.

대표 적용:

• 대형 조명
• 산업 장비
• 장시간 작동 기기

리튬 전환 시에는:

• 고용량 배터리 팩
• 높은 방전 성능
• 열 관리

를 고려해야 합니다.

D형 건전지 제품의 리튬 전환 설계는 D형 건전지를 리튬 배터리로 전환하는 방법에서 자세히 확인할 수 있습니다.

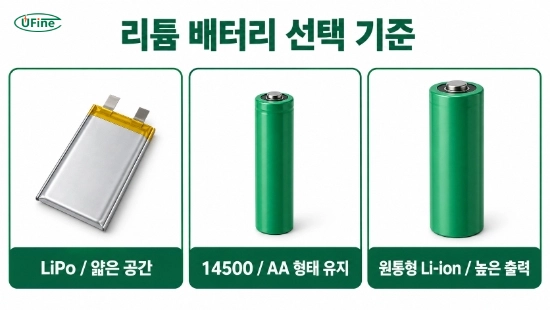

8. LiPo·14500·원통형 리튬 배터리 선택 기준: 어떤 배터리가 적합할까?

망간 건전지를 리튬 배터리로 변경할 때는 제품 구조에 맞는 셀 형태를 선택해야 합니다.

LiPo 배터리: 공간 제약이 있는 제품에 적합

추천 제품:

• 웨어러블 기기
• 의료기기
• IoT 제품
• 얇은 휴대기기

특징:

• 다양한 크기 설계 가능
• 얇은 형태 제작 가능
• 맞춤형 OEM 개발에 적합

14500 리튬 배터리: AA 형태 유지가 필요한 경우

추천 제품:

• 기존 원통형 공간 활용 제품
• AA 크기 구조 제품

주의:

14500은 외형은 AA와 비슷하지만 전압이 다릅니다.

• AA 망간 건전지: 약 1.5V
• 14500 Li-ion: 약 3.6~3.7V

따라서 기존 제품에 바로 넣어 사용하는 방식은 적합하지 않습니다.

Cylindrical Li-ion: 높은 출력이 필요한 제품

추천 제품:

• 산업용 장비
• 고출력 제품
• 긴 사용 시간이 필요한 제품

장점:

• 높은 구조 강도
• 안정적인 생산성
• 다양한 용량 선택

리튬 배터리 선택 비교

9. 망간 건전지 리튬 배터리 전환 체크리스트

제품 개발 전 다음 항목을 확인하는 것이 좋습니다.

배터리 규격과 기본 명칭은 국제적으로 IEC 60086 시리즈와 같은 표준 체계에서 관리되며, 배터리 치수·명칭·표기 및 시험 방법 등을 정의합니다. (국제전기기술위원회 전기기기 인증제도)
