D형 건전지를 리튬 배터리로 교체할 수 있을까? 전압·용량·설계 방법 가이드

D형 건전지(LR20)는 1.5V 전압을 사용하는 대형 원통형 배터리로, 랜턴·자동급식기·센서 장비 등 다양한 전자제품에 사용됩니다.

하지만 최근에는 충전 기능, 제품 소형화, 긴 사용 시간에 대한 요구가 증가하면서 기존 D형 건전지를 리튬 배터리로 전환하려는 사례가 늘고 있습니다.

D형 건전지를 리튬 배터리로 교체하는 것은 가능합니다. 하지만 단순한 배터리 교환이 아니라 제품의 전압, 용량, 소비 전류, 충전 방식, 보호 회로를 고려한 맞춤형 배터리 설계가 필요합니다.

이 글에서는 D형 건전지와 리튬 배터리의 차이, 용량 계산 방법, 대체 설계 시 고려해야 할 조건을 엔지니어 관점에서 설명합니다.

D형 건전지 리튬 배터리 교체 시 알아야 할 사항

• D형 건전지는 일반적으로 1.5V LR20 규격의 원통형 배터리입니다.
• 리튬 배터리는 일반적으로 3.7V 정격 전압을 사용하기 때문에 직접 연결할 수 없습니다.
• 교체 설계 시 전압 변환, 보호 회로(PCM/BMS), 충전 방식 검토가 필요합니다.
• 배터리 용량은 mAh보다 Wh(에너지 용량) 기준으로 비교해야 정확합니다.
• 리튬 폴리머 배터리는 제품 공간에 맞춘 크기·두께 설계가 가능해 기존 D형 건전지 제품의 업그레이드에 적합합니다.

1. D형 건전지(LR20) 특징과 사용 분야: 전압·규격 이해하기

D형 건전지는 국제 규격상 LR20으로 분류되는 대형 원통형 배터리입니다.

일반적인 D형 알카라인 건전지의 주요 사양은 다음과 같습니다.

D형 건전지는 내부 공간이 크기 때문에 높은 저장 용량을 제공하며, 장시간 사용하는 제품에 많이 사용됩니다.

대표적인 적용 분야:

• 캠핑 랜턴
• 자동 급식기
• 비상 조명
• 무선 센서 장비
• 산업용 측정 장비

하지만 표준 크기가 정해져 있기 때문에 제품 설계자는 배터리 크기에 맞춰 제품 구조를 설계해야 한다는 한계가 있습니다.

최근에는 이러한 제한을 해결하기 위해 제품 맞춤형 리튬 배터리 설계 방식이 많이 활용되고 있습니다.

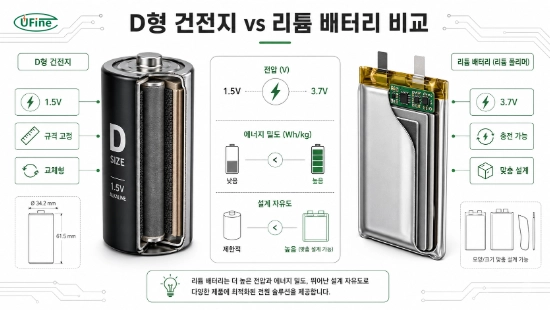

2. D형 건전지와 리튬 배터리 차이: 전압·용량·사용 방식 비교

D형 건전지와 리튬 배터리는 같은 배터리처럼 보이지만 전압 구조와 사용 목적이 다릅니다.

가장 큰 차이는 전압 특성과 에너지 밀도입니다.

D형 건전지는 기존 규격 제품에 쉽게 적용할 수 있다는 장점이 있지만, 제품 크기와 디자인 변경에는 한계가 있습니다.

반면 리튬 배터리는 다음과 같은 장점을 제공합니다.

• 높은 에너지 밀도
• 긴 사용 시간
• 충전 기능 추가 가능
• 다양한 크기 설계 가능
• 커넥터 및 보호 회로 맞춤 제작 가능

특히 리튬 폴리머 배터리는 얇은 두께와 다양한 크기 구현이 가능하기 때문에 공간 제약이 있는 전자제품 개발에 적합합니다.

3. D형 건전지를 리튬 배터리로 교체할 때 확인해야 하는 5가지 조건

D형 건전지를 리튬 배터리로 변경할 때는 단순히 같은 크기의 배터리를 찾는 것이 아니라 제품의 전기적 요구사항을 먼저 분석해야 합니다.

1. D형 건전지 대체 시 전압 조건 확인

가장 먼저 확인해야 하는 부분은 제품 입력 전압입니다.

일반적인 구조:

D형 건전지 2개 = 1.5V × 2 = 3V 시스템

하지만 일반 리튬 배터리는:

• 3.7V 정격 전압
• 4.2V 완충 전압

을 사용합니다.

따라서 기존 제품에 리튬 배터리를 적용하려면 다음 중 하나가 필요합니다.

• DC/DC 전압 변환 회로 적용
• 제품 회로 변경
• 맞춤형 배터리 팩 설계

전압 차이를 고려하지 않고 직접 연결하면 제품 손상이나 정상 작동 문제가 발생할 수 있습니다.

2. D형 건전지 용량과 리튬 배터리 Wh 계산

배터리 용량 비교 시 가장 흔한 오류는 mAh만 비교하는 것입니다.

실제 에너지는 다음 공식으로 계산합니다.

Wh = 전압(V) × 용량(Ah)

예:

D형 건전지: 1.5V × 10Ah = 15Wh

리튬 배터리: 3.7V × 4Ah = 14.8Wh

따라서 mAh 숫자가 낮아 보여도 리튬 배터리가 비슷한 에너지를 제공할 수 있습니다.

배터리 설계에서는 단순 용량보다:

• 사용 시간
• 평균 소비 전류
• 방전 효율
• 온도 조건

을 함께 고려해야 합니다 리튬 이온 배터리의 기본 구조와 특성 설명

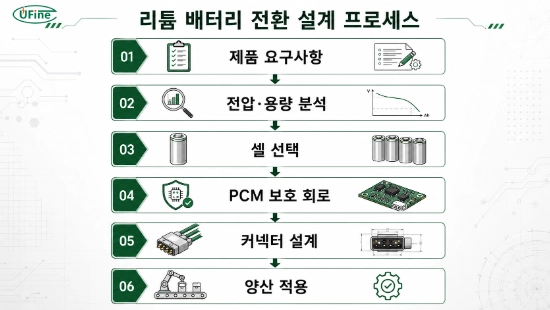

3. D형 건전지 대체 리튬 배터리 설계 방법: 전류·공간·보호 회로 고려하기

D형 건전지를 사용하는 제품을 리튬 배터리 방식으로 변경하려면 배터리 셀 선택뿐 아니라 전체 전원 시스템 설계가 필요합니다.

특히 제조사 관점에서는 다음 4가지 요소를 기준으로 리튬 배터리를 설계해야 합니다.

• 필요한 출력 전압
• 제품 소비 전류
• 목표 사용 시간
• 설치 가능한 배터리 공간

배터리 용량만 증가시키는 방식으로는 최적의 설계를 만들 수 없습니다. 제품의 실제 사용 조건에 맞춰 셀, 보호 회로, 충전 방식까지 함께 결정해야 합니다.

4. D형 건전지 대체 리튬 배터리 설계 1단계: 소비 전력과 사용 시간 계산

리튬 배터리 용량을 선정하기 위해서는 먼저 제품의 소비 전력을 확인해야 합니다.

기본 계산 공식:

필요 배터리 에너지(Wh) = 평균 소비 전력(W) × 사용 시간(h)

또는 전류 기준으로:

필요 용량(Ah) = 평균 소비 전류(A) × 사용 시간(h)

예를 들어:

제품 평균 소비 전류: 100mA

목표 사용 시간: 50시간

필요 용량: 0.1A × 50h = 5Ah

하지만 실제 제품 설계에서는 다음 요소를 추가로 고려해야 합니다.

• 배터리 효율 손실
• 보호 회로 차단 전압
• 배터리 노화
• 저온 환경 영향

따라서 실제 적용 용량은 계산값보다 여유 있게 설계하는 것이 일반적입니다.

5. D형 건전지 대체 리튬 배터리 설계 2단계: 최대 방전 전류 확인

배터리 선택 시 평균 소비 전류뿐 아니라 순간 최대 전류도 중요합니다.

특히 다음 제품은 높은 순간 전류가 필요할 수 있습니다.

• 모터 구동 제품
• 무선 통신 장비
• GPS 추적기
• 스마트 센서

예: 자동 급식기

• 평상시 대기 전류: 5mA
• 모터 작동 순간: 800mA

이 경우 평균 전류만 기준으로 배터리를 선택하면 작동 중 전압 강하가 발생할 수 있습니다.

따라서 배터리 설계 시:

• Peak Current
• Continuous Current
• 내부 저항(Internal Resistance)

을 함께 검토해야 합니다.

4. D형 건전지 대체 리튬 배터리 설계 3단계: 배터리 형태와 공간 최적화

기존 D형 건전지는 규격이 고정되어 있습니다.

일반적인 크기:

• 직경 약 34mm
• 길이 약 61mm

하지만 리튬 배터리는 제품 구조에 맞춰 다양한 형태로 제작할 수 있습니다.

원통형 리튬 배터리

장점:

• 기존 원통 구조 유지 가능
• 높은 기계적 안정성

적합 제품:

• 기존 건전지 구조 유지 제품
• 산업 장비

리튬 폴리머 배터리

장점:

• 두께 조절 가능
• 다양한 크기 제작 가능
• 공간 활용 효율 우수

적합 제품:

• 스마트 전자제품
• 휴대용 기기
• IoT 장비
• 의료기기

예: 기존 D형 건전지 공간 → 60×40×8mm 맞춤형 리튬 폴리머 배터리

5. D형 건전지 대체 리튬 배터리에 필요한 보호 회로(PCM/BMS) 설계

리튬 배터리는 높은 에너지 밀도를 제공하지만 안전한 사용을 위해 보호 회로가 필수입니다.

일반적인 리튬 배터리 팩에는 다음 보호 기능이 포함됩니다.

과충전 보호

충전 과정에서 셀 전압이 허용 범위를 초과하지 않도록 보호합니다.

과방전 보호

배터리 전압이 너무 낮아지는 것을 방지하여 셀 손상을 예방합니다.

과전류 보호

모터 작동이나 통신 송신처럼 순간적으로 높은 전류가 발생하는 상황에서 배터리를 보호합니다.

단락 보호

외부 회로 이상으로 발생할 수 있는 단락 상황을 방지합니다.

따라서 D형 건전지를 리튬 배터리로 변경할 때는:

• 배터리 셀
• PCM/BMS 보호 회로
• 충전 회로
• 커넥터
• 제품 구조

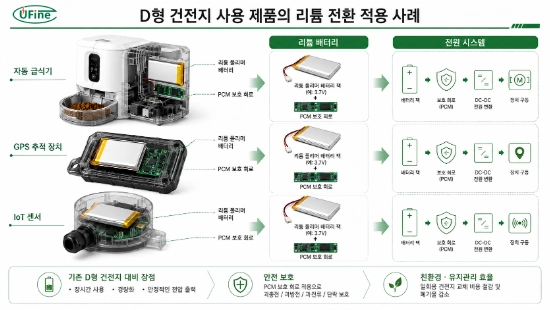

6. D형 건전지를 사용하는 제품의 리튬 배터리 적용 사례

기존 D형 건전지를 사용하는 제품 중 일부는 리튬 배터리 전환을 통해 성능과 사용자 경험을 개선할 수 있습니다.

자동 급식기용 D형 건전지 대체 리튬 배터리

자동 급식기는 대표적인 D형 건전지 사용 제품입니다.

기존 방식:

• 배터리 방전 후 교체 필요
• 사용자가 지속적으로 건전지 구매 필요
• 스마트 기능 추가 제한

리튬 배터리 적용 시:

• USB 충전 기능 추가 가능
• 배터리 잔량 표시 가능
• 반복 충전 사용 가능
• 제품 디자인 개선 가능

특히 Wi-Fi 또는 모터가 포함된 스마트 급식기는 순간 방전 성능과 보호 회로 설계가 중요합니다.

GPS·IoT 센서용 D형 건전지 대체 리튬 배터리

GPS 추적기와 IoT 센서 제품은 긴 대기 시간이 중요합니다.

주요 요구사항:

• 낮은 대기 전류
• 높은 에너지 효율
• 안정적인 장기 방전
• 작은 설치 공간

7. 제조사가 D형 건전지를 리튬 배터리로 전환하는 이유

제품 제조사가 기존 건전지 방식을 리튬 배터리 방식으로 변경하는 이유는 단순히 배터리 종류를 바꾸기 위해서가 아닙니다.

제품 경쟁력을 높이고 장기적인 사용성을 개선하기 위한 목적이 있습니다.

제품 공간 최적화와 디자인 개선

D형 건전지는 규격이 정해져 있어 제품 설계 자유도가 낮습니다.

반면 맞춤형 리튬 배터리는:

• 크기 변경
• 두께 조절
• 커넥터 변경
• 배터리 위치 최적화

가 가능합니다.

이를 통해 제품 크기를 줄이거나 내부 공간 활용도를 높일 수 있습니다.

충전 기능과 스마트 기능 추가

리튬 배터리를 적용하면 기존 일회용 건전지 제품에 새로운 기능을 추가할 수 있습니다.

예:

• USB Type-C 충전
• 배터리 잔량 표시
• 저전력 관리 시스템
• 스마트 전원 제어

제품 유지 비용과 사용자 편의성 개선

교체형 건전지는 반복 구매와 교체 과정이 필요합니다.

충전식 리튬 배터리는:

• 반복 사용 가능
• 유지 관리 감소
• 사용자 편의성 향상

이라는 장점을 제공합니다.

OEM 맞춤형 배터리 개발 가능

제조사 입장에서 가장 큰 장점은 제품 요구사항에 맞춘 배터리 설계가 가능하다는 점입니다.

맞춤형 리튬 배터리는 다음 항목을 조정할 수 있습니다.

• 배터리 크기
• 용량
• 전압
• 커넥터
• 보호 회로
• 인증 요구사항
