C형 건전지 규격 완전정리: LR14·R14·HR14의 차이는 무엇일까?

C형 건전지는 외형이 비슷해 보여도 제품 표면에 표시된 R14, LR14, HR14에 따라 화학계, 정격전압과 충전 가능 여부가 달라집니다. 따라서 크기가 같다는 이유만으로 서로 교체하기보다 기기의 입력전압, 소비전류와 충전지 지원 여부를 함께 확인해야 합니다.

이 글에서는 C형 건전지의 정확한 크기부터 LR14·R14·HR14의 코드 의미, 실제 방전 성능과 용도별 선택 기준까지 설명합니다.

C형 건전지 핵심 요약

• C형 건전지는 지름 약 26mm, 높이 약 50mm인 원통형 배터리 규격입니다.
• R14는 일반적으로 망간·아연탄소계 1.5V 일차전지입니다.
• LR14는 알카라인계 1.5V 일차전지로, R14보다 중·고부하 기기에 적합합니다.
• HR14는 정격 1.2V의 니켈수소 충전지입니다.
• C형은 외형 크기를 의미하며, LR14·R14·HR14는 화학계와 전지 특성을 구분하는 코드입니다.
• C형 건전지 용량은 방전 전류, 종지전압, 온도와 사용 패턴에 따라 달라집니다.

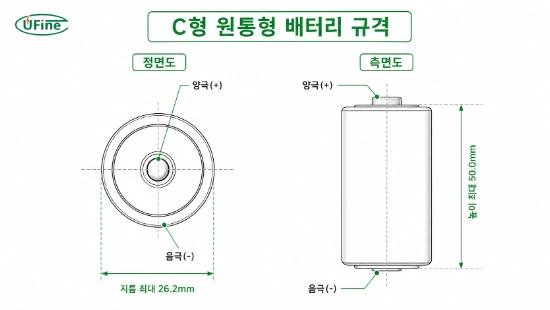

1. C형 건전지 규격과 사이즈는 얼마일까?

C형 건전지는 AA형보다 굵고 D형보다 작은 원통형 배터리입니다. 한국에서는 C형 건전지, C 사이즈 건전지 또는 중형 건전지라고 부르며, IEC 규격에서는 R14 계열로 분류합니다.

대표적인 LR14 제품의 외형 치수는 다음과 같습니다.

제품별 치수는 외피, 단자 형상과 제조 공차에 따라 조금 달라질 수 있습니다. 특히 보호회로나 USB 충전 포트가 들어간 특수 충전식 제품은 일반 LR14보다 길거나 양극 단자 구조가 다를 수 있으므로 배터리함 치수를 확인해야 합니다.

한국 국가기술표준원의 KS C IEC 60086-2 일차전지 물리적·전기적 특성은 표준화된 일차전지의 물리적 치수, 방전 시험 조건과 방전 성능 요구사항을 규정합니다.

여기서 중요한 점은 C형이라는 명칭이 배터리의 화학계가 아니라 외형 크기를 나타낸다는 것입니다. 같은 C형 크기 안에도 서로 다른 배터리가 존재합니다.

따라서 C형 배터리 홀더에 물리적으로 들어간다고 해서 전기적으로도 모두 호환되는 것은 아닙니다.

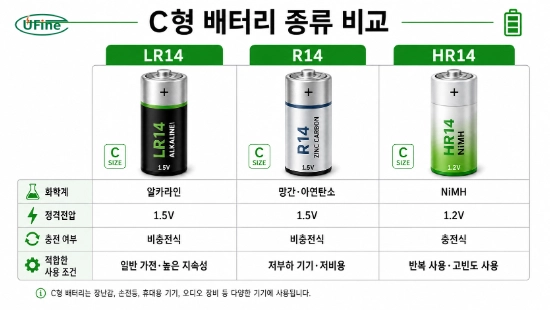

2. LR14·R14·HR14 C형 건전지 코드 차이

LR14, R14와 HR14는 비슷한 C형 외형을 사용하지만, 코드 앞부분을 통해 화학계와 충전 가능 여부를 구분할 수 있습니다.

R14 C형 건전지의 R과 14는 무엇을 의미할까?

R은 Rechargeable의 약자가 아니라 원형 단면을 가진 원통형 전지를 나타내는 코드입니다. 따라서 R14 표기만 보고 충전식 배터리라고 판단해서는 안 됩니다.

14는 용량이나 실제 지름을 뜻하는 숫자가 아니라 C형 외형에 대응하는 IEC 크기 코드입니다. 비슷한 방식으로 R6는 AA형, R03은 AAA형, R20은 D형을 나타냅니다.

R14 앞에 화학계를 나타내는 별도의 문자가 없으면 일반적으로 망간·아연탄소계 일차전지를 의미합니다.

LR14 C형 건전지의 L은 무엇을 의미할까?

LR14의 L은 알카라인 전해질을 사용하는 아연·이산화망간 전지를 나타냅니다.

LR14는 다음과 같이 해석할 수 있습니다.

• L: 알카라인 화학계
• R: 원통형 구조
• 14: C형 크기 코드

LR14는 현재 일반 소비자용 C형 건전지에서 가장 흔한 규격입니다. 휴대용 라디오, 랜턴, 전동 장난감, 자동 디스펜서와 측정 장비처럼 일정 수준 이상의 전류가 필요한 기기에 널리 사용됩니다.

HR14 C형 충전지의 H는 무엇을 의미할까?

HR14의 H는 니켈수소, 즉 NiMH 화학계를 나타냅니다.

HR14는 정격 1.2V의 충전식 C형 배터리로, 방전 후 전용 NiMH 충전기를 사용해 다시 충전할 수 있습니다. 니켈수소 이차전지의 치수, 성능과 시험 방법은 IEC 61951-2 니켈수소 이차전지 규격에서 다룹니다.

HR14를 사용할 때는 충전기가 C형 NiMH 배터리의 용량과 충전 조건을 지원하는지 확인해야 합니다. AA 전용 충전기나 일차전지용 장치에 임의로 연결해서는 안 됩니다.

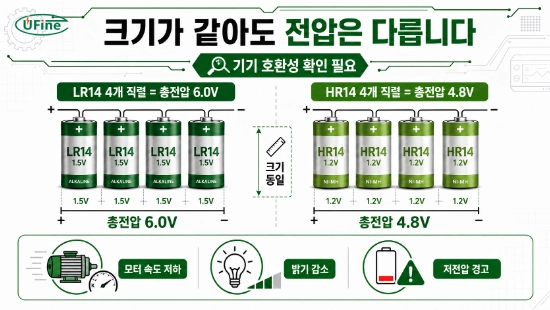

3. C형 건전지 전압과 호환성: 1.5V와 1.2V를 바꿔 써도 될까?

R14와 LR14의 정격전압은 1.5V이고, HR14 니켈수소 충전지의 정격전압은 1.2V입니다.

한 개를 사용할 때는 0.3V 차이지만, 여러 개를 직렬로 사용하는 기기에서는 전체 전압 차이가 커집니다.

예를 들어 LR14 네 개를 사용하는 6V 기기에 HR14 네 개를 넣으면 정격 기준 입력전압은 4.8V가 됩니다.

기기가 낮아진 전압을 허용하지 않으면 다음과 같은 문제가 발생할 수 있습니다.

• 모터의 회전 속도가 느려짐
• 랜턴이나 작업등의 밝기가 낮아짐
• 스피커 출력이 감소함
• 점화 회로가 불안정해짐
• 배터리 부족 표시가 일찍 나타남
• 저전압 감지 회로가 작동을 차단함

다만 HR14는 알카라인 배터리보다 부하 상태에서 전압을 안정적으로 유지하는 경우가 있어, 1.2V 충전지를 지원하는 고전류 장치에서는 적합할 수 있습니다.

C형 건전지의 호환성은 다음 세 가지 조건으로 판단해야 합니다.

기계적 호환성

배터리의 지름, 높이, 양극 돌출부와 음극 접촉면이 배터리 홀더에 맞아야 합니다. 배터리함 덮개가 정상적으로 닫히고 스프링 접점이 과도하게 눌리지 않는지도 확인합니다.

전압 호환성

기기가 허용하는 입력전압 범위와 사용되는 배터리 수량을 확인해야 합니다. 특히 여러 개를 직렬로 사용하는 제품은 셀당 0.3V의 차이가 전체 시스템에서 크게 누적될 수 있습니다.

부하 호환성

모터, 솔레노이드, 고출력 LED와 점화 회로는 작동 순간 평균 소비전류보다 큰 전류를 요구할 수 있습니다. 무부하 전압이 정상이어도 배터리 내부저항이 크면 작동 순간 전압이 떨어져 기기가 켜지지 않을 수 있습니다.

4. C형 건전지 용량과 방전 성능: mAh만 비교하면 안 되는 이유

C형 건전지 용량을 검색하면 제품마다 3,000mAh, 6,000mAh 또는 8,000mAh처럼 서로 다른 숫자가 표시됩니다. 하지만 시험 조건이 다른 용량 수치를 직접 비교하면 실제 사용시간을 잘못 판단할 수 있습니다.

배터리에 전류가 흐르면 내부저항 때문에 단자전압이 낮아집니다.

부하 상태의 단자전압 = 개방전압 – 전류 × 내부저항

기기의 소비전류가 높거나 배터리 내부저항이 클수록 전압 강하가 커집니다. 배터리에 에너지가 남아 있어도 단자전압이 기기의 최소 작동전압 아래로 내려가면 기기는 작동을 멈춥니다.

R14 C형 건전지의 방전 특성

R14 망간 건전지는 낮은 전류를 간헐적으로 사용하는 장치에 적합합니다. 가격은 비교적 낮지만 내부저항이 커서 높은 전류가 흐를 때 전압이 빠르게 떨어질 수 있습니다.

고부하 장치에서 R14를 사용하면 다음과 같은 현상이 나타날 수 있습니다.

• 무부하 전압은 정상인데 모터가 시작되지 않음
• 랜턴 밝기가 빠르게 낮아짐
• 사용을 멈추면 전압이 일시적으로 회복됨
• 배터리 에너지를 모두 사용하기 전에 장치가 꺼짐

따라서 멀티미터로 무부하 전압만 측정해서는 R14의 실제 사용 가능 여부를 정확히 판단하기 어렵습니다.

LR14 C형 건전지의 방전 특성

LR14 알카라인 건전지는 일반적으로 R14보다 내부저항이 낮아 중간 또는 높은 부하에서 전압을 더 안정적으로 유지합니다.

다음과 같은 기기에는 LR14가 적합한 경우가 많습니다.

• 모터가 포함된 장난감
• 휴대용 랜턴과 작업등
• 자동 손 세정제 디스펜서
• 휴대용 라디오와 스피커
• 반복적으로 점화 전류가 필요한 장치
• 장시간 연속 작동하는 전자기기

하지만 LR14도 충전할 수 없는 일차전지입니다. 방전된 LR14를 충전하면 누액, 내부 압력 상승 또는 파열 위험이 있으므로 재충전해서는 안 됩니다.

HR14 C형 충전지의 방전 특성

HR14 니켈수소 충전지는 정격전압이 1.2V이지만, 부하 상태에서 비교적 일정한 전압을 유지하는 특성이 있습니다.

매일 또는 매주 반복해서 사용하는 장난감, 조명과 휴대용 장비에서는 일회용 건전지의 교체 횟수를 줄일 수 있습니다. 반면 장기간 사용하지 않는 비상용 장비에서는 제품의 자가방전 특성과 보관 후 잔존 용량을 확인해야 합니다.

C형 건전지 용량이 방전 전류에 따라 달라지는 사례

한 LR14 제조사 데이터시트에서는 21℃에서 0.8V까지 연속 방전했을 때 방전 전류가 증가할수록 측정 용량이 감소하는 결과를 제시합니다.

이 수치는 모든 LR14에 공통으로 적용되는 고정 용량이 아니라 특정 제품과 시험 조건에서 얻은 대표값입니다. 하지만 방전 전류가 높아질수록 실제 사용 가능한 용량이 감소할 수 있다는 점을 보여줍니다. 자세한 시험 조건은 Energizer E93 LR14 공식 데이터시트에서 확인할 수 있습니다.

C형 건전지의 용량과 사용시간을 비교할 때는 다음 네 가지 조건을 함께 확인해야 합니다.

1. 방전 전류 또는 연결 부하
2. 방전 종료 전압
3. 시험 온도
4. 연속 방전 또는 간헐 방전 여부

시험 조건이 표시되지 않은 mAh 숫자는 제품 간 성능 비교 기준으로 사용하기 어렵습니다.

5. R14·LR14·HR14 C형 건전지 선택 방법

R14와 LR14는 크기와 정격전압이 같아 많은 기기에서 물리적으로 교체할 수 있습니다. 그러나 부하 특성, 사용 빈도와 요구 작동시간에 따라 적합한 규격이 달라집니다.

가스레인지에는 제조사와 모델에 따라 C형 또는 D형 건전지가 사용됩니다. 점화가 되지 않는다고 임의로 다른 크기의 배터리를 넣기보다, 배터리함 표시와 설명서를 먼저 확인해야 합니다. 자세한 구분 기준은 가스레인지 배터리함에서 C형과 D형을 확인하는 방법에서 확인할 수 있습니다.

C형 건전지를 교체할 때는 다음 사항도 지켜야 합니다.

• 새 배터리와 사용한 배터리를 섞지 않습니다.
• R14, LR14와 HR14를 한 기기에서 혼합하지 않습니다.
• 서로 다른 제조사나 용량의 충전지를 혼합하지 않습니다.
• LR14와 R14는 충전하지 않습니다.
• 장기간 기기를 사용하지 않을 때는 배터리를 분리합니다.

6. C형 건전지와 AA-C 변환 홀더의 성능 차이

AA-C 변환 홀더는 AA 건전지 외부에 플라스틱 케이스를 씌워 C형 배터리 홀더에 들어가도록 만드는 액세서리입니다.

변환 홀더를 사용하면 외형 크기와 접점 위치는 C형에 가까워지지만, AA 배터리의 내부 성능은 달라지지 않습니다.

변환 홀더로 증가하지 않는 항목은 다음과 같습니다.

• 실제 전극 면적
• 배터리 용량
• 저장 에너지
• 최대 방전 능력
• 작동시간

따라서 AA 배터리를 C형 변환 홀더에 넣어도 실제 LR14와 같은 용량이나 작동시간을 얻을 수 없습니다.

저전류 라디오나 간헐적으로 사용하는 장치에서는 작동할 수 있지만, 모터, 강한 조명 또는 점화 장치에서는 작동시간이 짧아지거나 시작 전압이 불안정해질 수 있습니다.

사용 가능한 장치와 피해야 할 조건은 AA 건전지를 C형으로 바꾸는 변환 홀더의 성능 한계에서 자세히 확인할 수 있습니다.

7. C형 건전지와 3.7V 리튬이온 배터리 교체 위험

일반적인 R14와 LR14는 정격 1.5V이고 HR14는 정격 1.2V입니다. 반면 일반 리튬이온 배터리는 정격 3.7V이며, 완전 충전 상태에서는 약 4.2V까지 올라갑니다.

따라서 외형이 비슷하거나 배터리함에 들어간다는 이유로 3.7V 리튬이온 배터리를 C형 건전지 한 개 대신 직접 연결해서는 안 됩니다.

예를 들어 LR14 한 개를 사용하는 1.5V 장치에 완전 충전된 4.2V 리튬이온 배터리를 연결하면 설계 전압의 약 2.8배가 인가될 수 있습니다. 이는 제어회로, LED, 모터 또는 센서를 손상시킬 수 있습니다.

여러 개의 C형 건전지를 사용하는 제품도 단순히 총 정격전압만 맞춰서는 안 됩니다. 다음 조건을 함께 검토해야 합니다.

• 기존 배터리의 직렬·병렬 구성
• 기기의 최소·최대 입력전압
• 평균 및 최대 순간전류
• 배터리 완전 충전·방전 전압
• 승압 또는 강압 회로 필요 여부
• 보호회로와 충전 관리 방식

기존 C형 건전지 제품을 충전식 배터리로 바꾸려면 단순한 셀 교체가 아니라 전원 시스템 재설계가 필요합니다. 구체적인 전압 비교와 설계 위험은 C형 건전지를 3.7V 리튬이온 배터리로 대체할 때 확인해야 할 전압 조건에서 확인할 수 있습니다.
