C형 건전지를 3.7V 리튬이온 배터리로 바로 교체하면 안 되는 이유

C형 건전지를 사용하는 제품을 충전식으로 바꾸기 위해 3.7V 리튬이온 배터리를 연결하려는 경우가 있습니다. 그러나 C형 건전지와 리튬이온 배터리는 정격전압뿐 아니라 완전 충전전압, 방전곡선, 충전 방식과 보호 조건이 서로 다릅니다.

일반 리튬이온 셀은 정격 3.7V로 표시되지만 실제 전압은 충전 상태에 따라 약 3.0~4.2V 범위에서 변합니다. 반면 LR14·R14 C형 건전지는 셀당 정격 1.5V입니다. 따라서 배터리함에 물리적으로 들어가거나 정격전압이 비슷해 보이더라도 직접 연결해서는 안 됩니다.

C형 건전지 3.7V 리튬이온 배터리 교체 핵심 요약

• LR14·R14 C형 건전지는 정격 1.5V입니다.
• HR14 니켈수소 C형 충전지는 일반적으로 정격 1.2V입니다.
• 일반 리튬이온 셀은 정격 3.7V이며 완전 충전 시 약 4.2V입니다.
• 전원 설계는 3.7V가 아니라 약 3.0~4.2V의 전체 전압 범위를 기준으로 해야 합니다.
• 보호회로는 이상 상태를 차단하지만 출력전압을 1.5V나 3.0V로 변환하지 않습니다.
• 기존 C형 건전지 수량에 따라 강압, 승압 또는 승강압회로가 필요합니다.
• 용량은 mAh만 비교하지 말고 전압이 반영된 Wh로 비교해야 합니다.
• 충전식 전환에는 리튬 셀, DC-DC 회로, 보호회로, 충전회로와 완제품 검증이 필요합니다.

1. C형 건전지와 3.7V 리튬이온 배터리 전압 차이

C형은 배터리의 외형 크기를 나타냅니다. 같은 C형 외형이라도 코드에 따라 화학계, 정격전압과 충전 가능 여부가 달라집니다.

기존 배터리 표면의 코드가 명확하지 않다면 먼저 LR14·R14·HR14 C형 건전지의 규격과 전압 차이를 확인해야 합니다. 원래 제품이 1.5V 일차전지를 사용하는지, 1.2V 충전지를 사용하는지에 따라 대체 설계가 달라지기 때문입니다.

C형 건전지와 리튬이온 배터리의 실제 전압 범위

정격전압은 배터리가 항상 유지하는 고정 전압이 아닙니다. 리튬이온 배터리는 충전 상태에 따라 전압이 달라집니다.

삼성SDI의 리튬이온 배터리 전압과 용량 설명에서도 일반적인 리튬이온 배터리가 약 3.0~4.2V 범위에서 작동하며, 그 대표값으로 3.7V를 사용한다고 설명합니다.

따라서 3V 제품에 3.7V 리튬 배터리를 연결할 때는 정격 3.7V가 아니라 완전 충전 상태의 4.2V가 제품에 입력된다는 점을 먼저 검토해야 합니다.

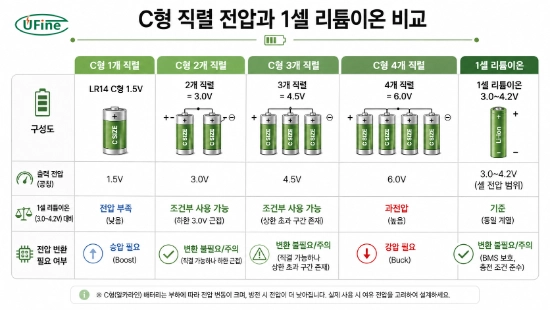

2. C형 건전지 개수별 3.7V 리튬 배터리 교체 위험

기존 제품이 사용하는 C형 건전지 개수에 따라 리튬 배터리 전환 방식이 달라집니다.

C형 건전지 1개를 3.7V 리튬 배터리로 교체하는 경우

LR14 한 개를 사용하는 제품은 일반적으로 1.5V 전원을 기준으로 설계됩니다. 여기에 완전 충전된 4.2V 리튬이온 셀을 연결하면 약 2.8배의 전압이 인가될 수 있습니다.

LED, 모터, 센서와 제어 IC가 과전압으로 손상될 수 있으므로 안정적인 1.5V 출력을 만드는 강압회로가 필요합니다.

C형 건전지 2개를 3.7V 리튬 배터리로 교체하는 경우

LR14 두 개의 정격전압은 3.0V입니다. 리튬이온 셀이 방전된 상태에서는 전압이 비슷하지만, 완전 충전 시에는 약 4.2V까지 올라갑니다.

제품의 최대 허용전압이 4.2V보다 낮다면 과전압이 발생합니다. 일반적으로 3.0V 또는 제품이 허용하는 고정전압을 출력하는 강압·승강압회로를 검토해야 합니다.

C형 건전지 3개를 3.7V 리튬 배터리로 교체하는 경우

LR14 세 개의 정격전압은 4.5V입니다. 완전 충전된 리튬이온 셀은 약 4.2V이므로 처음에는 작동할 수 있지만, 방전하면서 전압이 낮아지면 모터 출력, 조명 밝기 또는 음량이 감소할 수 있습니다.

안정적인 4.5V가 필요한 제품에는 승압 또는 승강압회로가 필요합니다.

C형 건전지 4개를 3.7V 리튬 배터리로 교체하는 경우

LR14 네 개의 정격전압은 6.0V입니다. 리튬이온 셀 한 개로는 전압이 부족하므로 6V 승압회로가 필요합니다.

리튬이온 셀 두 개를 직렬로 연결하면 정격 약 7.4V, 완전 충전 시 약 8.4V가 되므로 6V 제품에 직접 연결할 수 없습니다. 이 경우에는 2셀 보호·충전 시스템과 6V 강압회로가 필요합니다.

3. C형 건전지 리튬 교체 시 잔량 표시와 대기전류 문제

전압을 변환해 제품이 작동하더라도 기존 배터리 잔량 표시와 대기전류가 정상이라는 의미는 아닙니다.

C형 건전지 리튬 교체 시 잔량 표시 오류

기존 제품의 배터리 부족 경고는 알카라인 건전지의 방전곡선을 기준으로 설계됐을 수 있습니다.

리튬 배터리로 전환하면 다음 문제가 나타날 수 있습니다.

• 잔량이 오랫동안 완충으로 표시됨
• 잔량이 갑자기 감소함
• 저전압 경고가 지나치게 늦게 나타남
• 배터리 보호회로가 잔량 표시보다 먼저 차단함
• 실제 남은 에너지와 표시값이 일치하지 않음

정확한 잔량 표시가 필요하다면 리튬 배터리의 전압, 전류와 사용 이력을 반영하는 전용 연료게이지 회로를 검토해야 합니다.

C형 건전지 리튬 교체 시 대기전류 증가

알카라인 건전지를 사용하는 제품은 장기간 대기를 위해 매우 낮은 소비전류로 설계되는 경우가 많습니다.

리튬 전환 과정에서 DC-DC 회로, 보호회로와 잔량 측정회로가 추가되면 제품을 사용하지 않을 때도 전류가 소비됩니다. 따라서 다음 항목을 확인해야 합니다.

• DC-DC 회로의 정지전류
• 보호회로 소비전류
• 충전 IC의 역방향 누설전류
• 장기간 보관 후 잔존 용량
• 제품 전원이 꺼진 상태의 전체 소비전류

4. C형 외형 리튬 배터리 호환 조건

배터리 외형이 C형 배터리함에 들어간다는 것은 기계적 호환성만 의미합니다. 실제 사용 가능 여부는 세 가지 조건으로 판단해야 합니다.

C형 리튬 배터리의 기계적 호환성

다음 항목이 기존 배터리함과 맞아야 합니다.

• 배터리 지름과 높이
• 양극 돌출부 형상
• 음극 접촉면
• 배터리함 스프링 압력
• 장착 후 흔들림 여부
• 보호회로와 충전 단자의 돌출 여부

C형 리튬 배터리의 전기적 호환성

다음 사양이 제품 요구사항을 충족해야 합니다.

• 출력전압 범위
• 최대 연속 출력전류
• 최대 순간 출력전류
• 방전 종료전압
• 직렬 사용 가능 여부
• 전압 변환회로의 출력 안정성

C형 리튬 배터리의 충전 호환성

리튬 배터리는 셀 규격에 맞는 전용 충전 시스템을 사용해야 합니다.

• 최대 충전전압
• 충전전류
• CC/CV 충전 방식
• 과충전 보호
• 충전 온도 범위
• 충전 단자 구조
• 충전 중 제품 사용 가능 여부

1.5V 출력 리튬 충전식 C형 배터리는 사용할 수 있을까?

일부 충전식 C형 제품은 내부 리튬이온 셀의 전압을 변환해 출력단에서 1.5V를 제공하도록 설계됩니다. 이런 제품은 3.7V 리튬이온 셀을 직접 사용하는 것과 다릅니다.

사용 전 다음 항목을 확인해야 합니다.

• 출력이 안정된 1.5V인지
• 필요한 연속·순간전류를 공급할 수 있는지
• 여러 개 직렬로 사용할 수 있는지
• 저전압 차단 시 출력이 어떻게 변하는지
• 기기 제조사가 해당 제품 사용을 허용하는지

출력전압이 1.5V라도 고부하 성능과 잔량 표시 방식은 LR14 알카라인 건전지와 다를 수 있습니다.

5. C형 건전지 리튬 전환에 필요한 회로

리튬 배터리 전환은 셀만 교체하는 작업이 아니라 제품의 전원 시스템을 다시 설계하는 작업입니다.

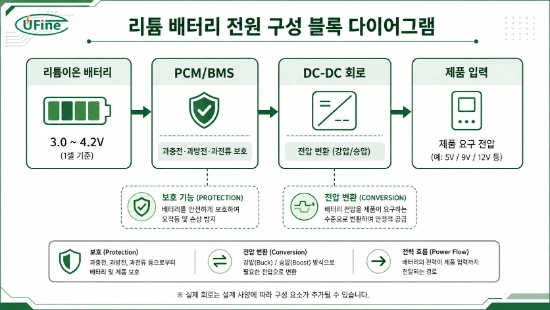

C형 건전지 리튬 전환에서 PCM과 DC-DC의 차이

PCM 또는 BMS는 과충전, 과방전, 과전류와 단락 상태에서 전류를 차단합니다.

그러나 4.2V를 3.0V나 1.5V로 낮추는 기능은 없습니다. 제품에 필요한 출력전압을 만들려면 별도의 DC-DC 회로가 필요합니다.

C형 건전지 리튬 전환에는 전용 충전회로가 필요하다

리튬이온 배터리는 셀 규격에 맞는 정전류·정전압 충전이 필요합니다. USB 5V 전원을 셀에 직접 연결하거나 기존 일차전지용 배터리함을 충전 단자로 사용해서는 안 됩니다.

충전회로를 설계할 때는 다음 조건을 확인해야 합니다.

• 셀의 최대 충전전압
• 허용 충전전류
• 충전 종료 조건
• 충전 온도 범위
• 역전류 방지
• 충전 중 제품 부하
• 보호회로와 충전 IC의 동작 순서

6. C형 건전지와 리튬 배터리 용량을 Wh로 비교하는 방법

mAh에는 배터리 전압이 반영되지 않습니다. 전압이 다른 배터리 시스템의 실제 에너지를 비교하려면 Wh를 사용해야 합니다.

배터리 에너지(Wh) = 정격전압(V) × 용량(Ah)

예를 들어 특정 부하에서 LR14 세 개로 구성된 4.5V 시스템이 약 27Wh를 사용한다고 가정하겠습니다.

전압 변환 효율이 90%인 3.7V 리튬 배터리 시스템으로 같은 에너지를 공급하려면 약 8.1Ah가 필요합니다.

필요 용량 ≈ 27Wh ÷ 0.9 ÷ 3.7V ≈ 8.1Ah

이 값은 계산 원리를 보여 주는 예시입니다. 실제 LR14 사용 가능 에너지는 다음 조건에 따라 달라집니다.

• 방전 전류
• 연속 또는 간헐 사용
• 종지전압
• 주변 온도
• 보관 상태
• 기기의 최소 작동전압

삼성SDI의 mAh와 Wh의 차이 및 배터리 에너지 계산법에서도 전압이 다른 배터리를 비교할 때 Wh를 사용하는 것이 적합하다고 설명합니다.

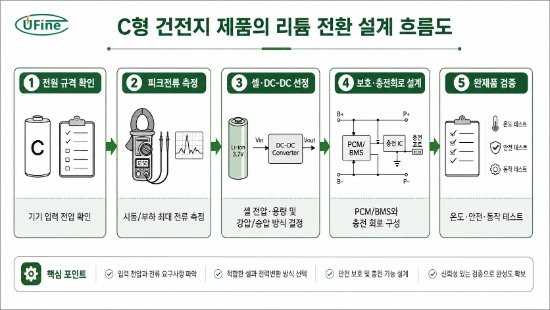

7. C형 건전지 리튬 배터리 전환 설계 절차

1단계: 기존 C형 건전지 전원 규격 확인

다음 정보를 확인합니다.

• LR14, R14 또는 HR14
• 사용되는 배터리 개수
• 직렬·병렬 연결 방식
• 제품 정격 입력전압
• 최소·최대 허용전압
• 배터리 부족 또는 차단 전압

2단계: C형 건전지 제품의 소비전류 측정

평균전류뿐 아니라 다음 조건을 측정해야 합니다.

• 대기전류
• 정상 작동전류
• 최대 부하전류
• 모터·펌프 기동전류
• 통신·오디오 순간전류

짧은 피크전류를 확인하려면 오실로스코프나 전류 프로브가 필요할 수 있습니다.

3단계: 리튬 셀과 DC-DC 구조 선정

제품 전압과 작동시간을 기준으로 다음 항목을 결정합니다.

• 1셀 또는 다셀 구성
• 셀 용량과 에너지
• 연속·순간 방전전류
• 강압·승압·승강압 방식
• 변환 효율
• 대기전류
• 발열과 스위칭 노이즈

4단계: 리튬 배터리 보호·충전·온도회로 설계

다음 기능을 적용합니다.

• 과충전 보호
• 과방전 보호
• 과전류·단락 보호
• 전용 충전 제어
• 충전·방전 온도 감지
• 역극성 보호
• 충전 중 전원경로 관리

5단계: C형 건전지 대체 시스템 검증

최소한 다음 조건에서 시험해야 합니다.

• 완전 충전 상태
• 중간 충전 상태
• 방전 종료 부근
• 최대 부하와 반복 기동
• 저온·고온 작동
• 충전 중 제품 사용
• 장기간 대기 상태
• 보호회로 차단과 복귀

8. C형 건전지 리튬 배터리 개조에서 피해야 할 방식

다음 방식은 제품 손상, 배터리 과열 또는 안전 기능 오작동을 일으킬 수 있습니다.

• 3.7V 리튬 셀을 C형 배터리 접점에 직접 연결
• 보호회로가 없는 리튬 셀 사용
• USB 5V를 리튬 셀에 직접 연결
• 셀 규격과 맞지 않는 충전기 사용
• 외형만 확인하고 출력전압을 확인하지 않음
• 종류·용량·잔량이 다른 셀을 혼합
• 알루미늄 포일이나 금속판으로 접점 보정
• 기존 일차전지 배터리함에서 리튬 셀 충전
• 발열 검증 없이 고출력 DC-DC 회로 장착
• 배터리팩을 고정하지 않고 제품 내부에 설치

특히 보호회로가 있다는 이유만으로 직접 연결해서는 안 됩니다. 보호회로는 출력전압을 제품 규격에 맞게 변환하지 않습니다.

9. C형 건전지 리튬 전환 안전 기준

휴대기기용 밀폐 리튬이차전지의 안전 요구사항은 국가기술표준원의 KS C IEC 62133-2 리튬 시스템 안전 표준에서 확인할 수 있습니다.

셀이나 배터리팩이 시험 요구사항을 충족하더라도 이를 장착한 완제품이 자동으로 안전한 것은 아닙니다. 리튬 배터리로 전환하면 전원회로, 충전기, 배선, 열관리와 제품의 기존 안전 기능이 함께 변경되기 때문입니다.

한국 시장에 판매할 제품은 제품 유형과 판매 형태에 따라 다음 항목을 별도로 검토해야 할 수 있습니다.

• 리튬 셀과 배터리팩 안전
• 완제품 전기안전
• 충전기와 어댑터 안전
• 전자파 적합성
• 리튬 배터리 운송시험과 서류
• 제품 라벨과 사용설명서

적용 기준은 제품 용도, 배터리 구성과 판매 방식에 따라 달라질 수 있으므로 개발 단계에서 시험기관 또는 인증기관에 확인해야 합니다.
