배터리 보호 회로(PCM, Protection Circuit Module)는 리튬 배터리의 안전성과 수명을 유지하기 위한 핵심 회로입니다.
드론, 로봇, 의료기기, IoT 장비 등 다양한 분야에서 리튬 배터리 사용이 늘어나면서 보호 회로의 중요성도 함께 커지고 있습니다. PCM은 과충전, 과방전, 과전류, 단락과 같은 위험 상황을 감지하고 회로를 차단해 배터리 셀을 보호합니다.
이 글에서는 배터리 보호 회로의 정의, 주요 구성 요소, 작동 원리, 그리고 실제 적용 사례를 살펴보고, 배터리 팩 설계 시 고려해야 할 핵심 사항도 함께 알아보겠습니다.
Key takeaways
- 배터리 보호 회로(PCM)는 과충전, 과방전, 과전류 및 단락으로부터 리튬 배터리를 보호하는 핵심 안전 장치이다.
- 보호 회로의 주요 구성 요소는 보호 IC, MOSFET, 션트 저항 및 온도 감지 회로로 구성된다.
- 적절한 PCM 설계는 배터리 수명 연장, 시스템 안정성 향상 및 안전사고 예방에 중요한 역할을 한다.
- 배터리 팩 설계 시 셀 구성(1S~4S 이상), 정격 전류, 전압 한계 및 사용 환경을 함께 고려해야 한다.
- 드론, 로봇, 의료기기, IoT 장비 등 다양한 산업 분야에서 보호 회로는 필수적인 배터리 관리 기술로 사용된다.
1. 배터리 보호 회로란 무엇인가?
배터리 보호 회로(PCM, Protection Circuit Module)는 리튬이온 배터리 셀을 안전하게 운용하기 위해 설계된 전자 회로입니다. PCM은 배터리가 정격 전압과 전류를 벗어나지 않도록 실시간 모니터링하고, 이상 발생 시 회로를 차단하거나 알람을 발생시킵니다.

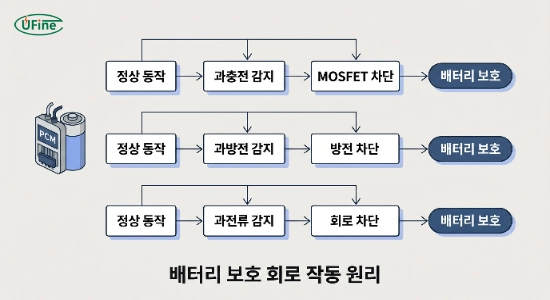

PCM의 작동 원리
- 과충전 보호(Overcharge Protection): 셀 전압이 지정 한계를 초과하면 MOSFET를 차단하여 충전 전류를 끊음
- 과방전 보호(Overdischarge Protection): 방전 시 셀 전압이 낮아지면 회로를 차단해 배터리 손상 방지
- 과전류 보호(Overcurrent / Short-circuit Protection): 순간적인 과전류 발생 시 회로 트립, 화재와 폭발 위험 감소
- 온도 보호(Thermal Protection, 일부 PCM): 온도 센서를 통해 셀 발열 시 차단, 안전 보장
PCM vs BMS 차이
- PCM: 단일 셀 안전 기능 중심, 보호 회로 IC 기반
- BMS: 다중 셀 관리 + 보호 + 셀 밸런싱, 산업용 배터리 팩 설계 필수
엔지니어 관점에서 PCM은 “셀 단위 보호”, BMS는 “팩 단위 관리 및 보호”로 이해하면 됨
2. 배터리 보호 회로의 구성 요소

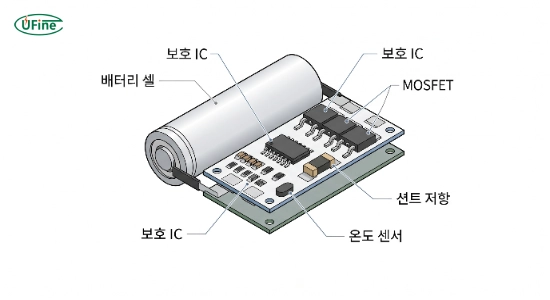

배터리 보호 회로는 다음 핵심 부품으로 구성됩니다.
| 구성 요소 | 역할 | 특징/설계 고려사항 |
|---|---|---|
| 보호회로 IC | 전압, 전류, 온도 모니터링 및 MOSFET 제어 | 정격 전류, 차단 지연 시간, 트립 포인트 중요 |
| MOSFET | 충·방전 회로 차단 스위치 | Rds(on) 낮을수록 발열 적음, 고전류 대응 가능 |
| 션트 저항 | 전류 측정 | 저항 값과 정격 전류 일치 필요 |
| 온도 센서 | 셀 발열 감지 | PCB 온도, 배터리 온도 선택 가능 |
| 컨넥터 / PCB | 신호 전달 및 배선 | 접촉 저항 최소화, 발열 설계 필요 |
엔지니어 포인트: PCB 레이아웃, MOSFET 위치, 션트 저항 배치가 PCM 성능에 직접적 영향을 미침
3. 보호 회로 작동 방식
배터리 보호 회로(PCM)는 실시간으로 배터리 상태를 모니터링하며, 셀과 팩을 안전하게 보호합니다. 설계 엔지니어는 다음과 같은 동작 시나리오를 이해해야 합니다.
| 상황 | 보호 회로 동작 | 엔지니어링 포인트 |
|---|---|---|
| 과충전 발생 | MOSFET 차단 → 충전 전류 중단 | 트립 전압, 차단 지연시간 설계 중요 |
| 과방전 발생 | 방전 회로 차단 → 셀 보호 | 저전압 임계치 ±0.05V 정밀 조정 필요 |
| 과전류/단락 | 순간 차단 → 회로 보호 | 션트 저항 + MOSFET 반응 속도 설계 중요 |
| 온도 상승 | 차단 또는 경고 | 열전달 고려한 센서 위치 설계 필요 |
엔지니어 포인트: 실제 산업용 배터리에서는 직렬/병렬 셀 배치와 전류 정격에 따라 보호 회로 IC, MOSFET, 션트 저항 사양을 맞춤 설계해야 합니다.
4. 배터리 보호 회로 비교표 (pcm 유형별)
| 구분 | 단일 셀 PCM | 다중 셀 PCM | BMS |
|---|---|---|---|
| 보호 범위 | 과충전, 과방전, 과전류 | 다중 셀 개별 보호 | 셀 보호 + 밸런싱 + SOC 관리 |
| 적용 대상 | 소형 리튬 배터리 | 중형 팩 (2~4S) | 대형 산업용 팩 |
| 장점 | 단순 설계, 비용 저렴 | 다중 셀 안전 확보 | 전반적 팩 관리 가능 |
| 단점 | 직렬 셀 관리 불가 | 밸런싱 기능 제한 | 설계 복잡, 비용 상승 |
엔지니어는 설치 환경, 직렬/병렬 구성, 정격 전류에 맞춰 PCM 타입을 선택해야 하며, 설계 단계에서 보호 회로와 BMS 구분이 명확해야 합니다.

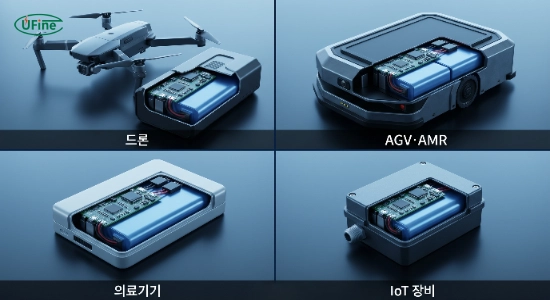

5. 배터리 보호 회로 응용 매트릭스
| 산업 분야 | 적용 예시 | 보호 회로 설계 포인트 |
|---|---|---|
| 드론 | 4S~6S 리튬 배터리 팩 | 고방전율 MOSFET, 짧은 차단 지연 시간 |
| AGV/AMR 로봇 | 2~8S 배터리 팩 | 과전류 보호 + 온도 센서, 장시간 연속 사용 고려 |
| 의료기기 | 소형 1~3S 배터리 | 정밀 전압 감지, 신뢰성 높은 IC 선택 |
| IoT/센서 | 1S~2S 초소형 배터리 | 초저전력 MOSFET, 최소 PCB 공간 |
| 산업용 에너지 저장(ESS) | 10S 이상 대형 팩 | BMS + PCM 통합 설계, 셀 밸런싱 필수 |
이 매트릭스는 설계자가 각 산업 분야별 특성을 고려해 PCM을 최적화하는 가이드 역할을 합니다.
6. 산업용/맞춤형 배터리 적용 사례
- 맞춤형 드론 배터리: 4S 14.8V 배터리 팩에 과방전 ±0.05V 정밀 보호 회로 적용 → 배터리 수명 20% 증가
- AGV 산업용 배터리: 6S 22.2V 배터리 팩에 과전류 트립 회로 및 온도 센서 적용 → 과열 사고 0건
- 의료기기 배터리: 2S 7.4V 소형 팩에 고정밀 보호회로 IC 적용 → 안정적인 장치 동작 확보
설계 포인트: 커스터마이징은 전압, 전류, 직렬/병렬 구성, 온도 범위와 사용 환경을 종합적으로 고려해야 합니다.
연관 기사: “1S, 2S, 3S, 4S 배터리 보호 회로 설계 차이점 총정리” → PCM 설계 심화
“보호 회로 내장 배터리와 비보호 배터리의 차이점” → 구매·제품 비교
7. 자주 묻는 질문
배터리 보호 회로가 없는 배터리를 사용하면 어떤 위험이 있나요?
과충전·과방전으로 인해 폭발, 화재, 수명 단축 가능. 산업용 배터리에서는 필수 안전 요소.
보호 회로 IC 선택 시 어떤 기준을 고려해야 하나요?
정격 전류, 차단 지연 시간, 과충전/과방전 트립 전압, 온도 센서 적용 여부.
1S, 2S, 3S, 4S 배터리 보호 회로 설계 차이는 무엇인가요?
직렬 셀 수에 따라 트립 전압, MOSFET 정격, 회로 레이아웃 최적화 필요.
산업용 배터리에 PCM과 BMS를 함께 적용해야 할까요?
다중 셀, 고전류, 장시간 운용 환경에서는 PCM+BMS 통합 설계 권장.
보호 회로 트립 후 배터리를 리셋하려면 어떻게 해야 하나요?
대부분 MOSFET 회로는 자동 복귀형 또는 수동 리셋 가능. 설계 사양 확인 필수.
