NTC는 배터리 충전 발열을 어떻게 감지할까? 온도 보호 원리와 설계 가이드

리튬 배터리 충전 시 온도 관리는 셀 온도를 정확히 측정하고 범위를 벗어나면 충전을 제어하는 구조가 필요합니다. 이를 위해 가장 널리 사용되는 센서가 NTC thermistor입니다.

하지만 NTC만으로 온도 보호가 완성되지는 않습니다. NTC 사양, 설치 위치, 충전 IC 또는 MCU 회로, 임계값과 제어 로직을 함께 설계해야 하며, 같은 10kΩ NTC라도 B값과 허용오차에 따라 결과가 달라질 수 있습니다. 이 글에서는 배터리 NTC 설계의 핵심 포인트를 간결하게 정리합니다.

핵심 요약

• NTC는 온도가 높아질수록 저항값이 낮아지는 온도 센서입니다.
• NTC는 발열을 직접 줄이거나 충전 전류를 차단하지 않습니다.
• 실제 충전 제어는 충전 IC, MCU 또는 BMS가 수행합니다.
• 10kΩ과 100kΩ은 25°C에서의 기준 저항값을 의미합니다.
• 같은 10kΩ NTC라도 B값과 허용오차가 다르면 온도 판단 결과가 달라질 수 있습니다.
• NTC는 배터리 셀의 실제 온도를 대표할 수 있는 위치에 밀착해야 합니다.
• 충전 IC의 자체 열조절 기능과 배터리 NTC 온도 보호는 서로 다른 기능입니다.
• PCM이 있어도 NTC 기능이 자동으로 포함되는 것은 아닙니다.
• 양산에서는 NTC 부품, 배선, 커넥터 핀, 부착 위치와 ADC값까지 관리해야 합니다.

1. 배터리 NTC란 무엇인가?

NTC는 Negative Temperature Coefficient의 약자입니다. 온도가 상승할수록 전기저항이 감소하는 특성을 가진 thermistor입니다.

배터리 시스템에서는 NTC를 셀 표면 또는 셀과 열적으로 가까운 위치에 배치하고, 충전 IC나 MCU가 NTC의 저항 변화를 측정해 배터리 온도를 판단합니다.

Murata는 NTC thermistor를 온도가 상승할수록 저항이 감소하는 온도 감지 소자로 설명하고 있습니다. TDK의 NTC 기술자료 역시 특정 온도에서의 저항값이 25°C 기준 저항값과 저항-온도 특성에 따라 결정된다고 설명합니다.

일반적인 배터리 NTC 측정 흐름은 다음과 같습니다.

배터리 셀 온도 상승

↓

NTC 저항값 감소

↓

충전 IC 또는 MCU 입력전압 변화

↓

온도 범위 판단

↓

충전 유지·전류 감소·전압 감소·충전 중단

여기서 중요한 점은 NTC가 온도를 “측정할 수 있는 전기 신호”로 변환할 뿐이라는 것입니다.

NTC 자체에는 다음 기능이 없습니다.

• 충전 전류 차단
• 충전 전압 변경
• 배터리 냉각
• 열폭주 차단
• 과전류 보호
• 셀 밸런싱

이러한 제어는 NTC 신호를 받는 충전 IC, MCU 또는 BMS가 수행해야 합니다.

2. 배터리 NTC는 충전 발열을 어떻게 감지하는가?

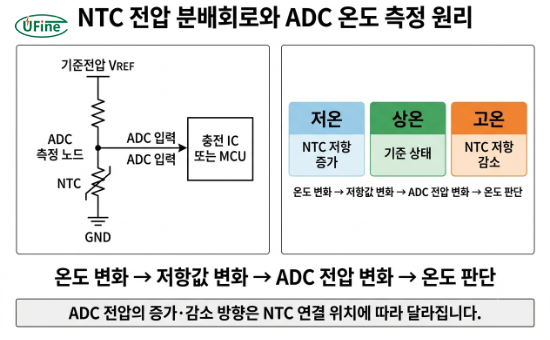

NTC는 일반적으로 고정저항과 함께 전압 분배회로를 구성합니다.

간단한 구조는 다음과 같습니다.

기준전압

↓

고정저항

↓

NTC 측정 노드

↓

NTC thermistor

↓

GND

충전 IC 또는 MCU의 ADC는 고정저항과 NTC 사이의 전압을 읽습니다. 온도가 변하면 NTC 저항값이 변하고, 이에 따라 ADC 입력전압도 변합니다.

다만 NTC가 전압 분배회로의 위쪽에 연결되는지 아래쪽에 연결되는지에 따라 온도 상승 시 ADC 전압이 증가할 수도 있고 감소할 수도 있습니다. 따라서 “온도가 올라가면 ADC값이 반드시 내려간다”는 식으로 일반화해서는 안 됩니다.

TI는 ADC를 이용한 NTC 측정회로에서 thermistor의 저항 변화를 전압으로 변환해 온도를 모니터링하는 방식을 제시하고 있습니다.

배터리 NTC의 저항-온도 관계

NTC의 저항값은 온도에 대해 선형으로 변하지 않습니다.

제한된 온도 범위에서는 다음 식으로 근사할 수 있습니다.

R(T) = R25 × exp[B × (1/T − 1/T25)]

여기서:

• R(T): 측정 온도에서의 NTC 저항
• R25: 25°C에서의 기준 저항
• B: NTC의 온도 특성을 나타내는 B값
• T: 측정 온도의 절대온도
• T25: 25°C의 절대온도

실제 설계에서는 단순 계산식만 사용하기보다 NTC 제조사가 제공하는 R/T table을 기준으로 온도별 저항값을 확인하는 것이 안전합니다.

정밀한 온도 계산이 필요하면:

• 제조사 R/T table
• Steinhart–Hart 계수
• 구간별 lookup table
• 보간 계산

등을 사용할 수 있습니다.

NTC를 온도 스위치처럼 사용하는 방식

일부 충전 IC는 온도를 숫자로 계산하지 않고, NTC 입력전압이 내부의 고온 및 저온 비교기 임계값을 통과했는지만 판단합니다.

이 방식에서는:

• 정상 온도: 충전 진행
• 저온 범위: 충전 전류 감소 또는 충전 중단
• 고온 범위: 충전 전압 감소 또는 충전 중단
• NTC 단선·단락: 오류 또는 충전 비활성화

와 같은 동작을 구현할 수 있습니다. 다만 실제 동작은 충전 IC 모델마다 다르므로 데이터시트를 확인해야 합니다.

3. 배터리 NTC와 충전 IC·PCM·BMS의 역할은 어떻게 다른가?

배터리 시스템에서 NTC, 충전 IC, PCM과 BMS는 서로 다른 역할을 담당합니다.

구성 요소	주요 역할	직접 수행하지 않는 기능
NTC	배터리 온도를 저항값으로 변환	충전 차단, 전류 제어
충전 IC	CC/CV 충전, 전류·전압 제어, NTC 판단	셀 자체 냉각
MCU	ADC 측정, 온도 계산, 제어 로직	고전류 회로 직접 차단
PCM	과충전·과방전·과전류·단락 보호	정밀한 CC/CV 충전 제어
BMS	전압·전류·온도 모니터링, 보호 및 상태 관리	모든 시스템에서 동일한 기능 제공

NTC와 충전 IC

NTC는 충전 IC의 TS 또는 NTC 입력에 직접 연결될 수 있습니다.

이 경우 충전 IC가 NTC 입력전압을 내부 임계값과 비교해:

• 충전을 허용하거나
• 충전 전류를 낮추거나
• 충전 전압을 낮추거나
• 충전을 일시 중단합니다.

Analog Devices의 LTC4061은 배터리 팩 가까이에 NTC를 배치하고, NTC 저항값이 설정 범위를 벗어나면 충전 사이클을 hold 상태로 전환하는 구조를 사용합니다.

NTC와 MCU

NTC를 MCU ADC에 연결하면 더 유연한 제어가 가능합니다.

예를 들어 펌웨어에서:

• 온도 구간별 충전 전류 변경
• 온도 상승 속도 감시
• 센서 오류 판단
• 충전 재시작 hysteresis
• 사용자 경고
• 이벤트 로그 기록

등을 구현할 수 있습니다. 그러나 MCU 방식은 회로만 연결한다고 완성되지 않습니다. ADC 변환, 저항 허용오차, 기준전압 오차, 필터링과 fault logic까지 검증해야 합니다.

NTC와 PCM

PCM은 주로 다음 보호를 담당합니다.

• 과충전
• 과방전
• 과전류
• 단락

일부 PCM 설계는 온도 보호를 추가할 수 있지만, 모든 PCM이 NTC를 읽는 것은 아닙니다.

따라서 “PCM이 있으므로 NTC는 필요 없다”거나 “NTC가 있으면 PCM도 온도에 따라 충전을 차단한다”고 판단해서는 안 됩니다.

PCM에서 발생하는 MOSFET 손실과 PCB 발열은 PCM 보호회로가 충전 중 뜨거워지는 이유에서 별도로 확인할 수 있습니다.

충전 IC 열조절과 배터리 NTC 보호는 다르다

일부 충전 IC에는 칩 자체의 junction temperature가 상승하면 충전 전류를 낮추는 thermal regulation 기능이 있습니다.

이 기능은 충전 IC 자체를 보호하는 기능입니다.

반면 NTC는 배터리 셀의 온도를 감지하는 기능입니다.

충전 IC의 온도가 정상이라고 해서 배터리 셀의 온도도 정상인 것은 아닙니다. 반대로 배터리 셀이 정상이어도 충전 IC의 전력 손실이 커서 IC만 뜨거워질 수 있습니다.

Analog Devices의 LTC4061 역시 내부 thermal regulation과 외부 배터리 NTC 입력을 별도의 기능으로 제공합니다.

충전기, 충전 IC, PCM과 셀의 발열 위치를 구분하는 방법은 충전기 발열과 리튬 배터리 시스템 점검 가이드에서 자세히 설명합니다.

4. 10kΩ NTC와 100kΩ NTC는 무엇을 의미하는가?

10kΩ NTC는 일반적으로 25°C에서의 공칭 저항값이 10kΩ이라는 의미입니다.

100kΩ NTC는 25°C에서의 공칭 저항값이 100kΩ이라는 의미입니다.

이 값만으로 NTC의 전체 온도 특성을 판단할 수는 없습니다.

NTC를 선정할 때는 최소한 다음 항목을 확인해야 합니다.

• R25 공칭 저항값
• R25 허용오차
• B값
• B값 허용오차
• 목표 온도 범위의 R/T curve
• 동작 온도 범위
• 열응답 속도
• 패키지 구조
• 절연 및 리드선 구조
• 충전 IC 입력회로와의 호환성

같은 10kΩ NTC도 서로 다를 수 있다

예를 들어 두 부품이 모두 25°C에서 10kΩ이더라도 B값이 다르면 0°C, 45°C 또는 60°C에서의 저항값이 달라집니다.

그 결과:

• 저온 차단점이 달라짐
• 고온 차단점이 달라짐
• MCU 계산 온도 오차 발생
• 충전 IC가 잘못된 온도 구간으로 판단
• 정상 온도에서 충전이 중단됨
• 고온인데도 충전이 계속됨

등의 문제가 발생할 수 있습니다.

TI의 BQ2409x 계열도 IC 모델에 따라 10kΩ 또는 100kΩ NTC를 사용하도록 구분하며, 특정 B값을 기준으로 TS 회로가 설계되어 있습니다. 지정된 저항값과 맞지 않는 NTC를 임의로 사용할 수 없다고 명시합니다.

B값이 중요한 이유

B값은 특정 온도 구간에서 NTC의 저항이 온도에 따라 얼마나 변하는지를 나타냅니다.

B값이 다르면 같은 R25를 가진 NTC라도 고온과 저온에서의 저항이 달라집니다.

따라서 BOM에는 단순히 다음과 같이 기재하면 부족할 수 있습니다.

NTC: 10kΩ

보다 정확한 사양은 다음과 같습니다.

NTC: R25 = 10kΩ ±1%, B25/85 = 3435K ±1%

다만 실제 표기 방식과 B값 기준 온도는 부품 제조사마다 다를 수 있으므로 데이터시트를 함께 관리해야 합니다.

NTC 허용오차가 보호온도에 미치는 영향

NTC 저항 허용오차와 B값 허용오차는 실제 보호 임계온도의 편차로 이어집니다.

여기에 다음 오차도 추가됩니다.

• 고정저항 허용오차
• 충전 IC comparator 오차
• ADC 오차
• 기준전압 오차
• 배선 저항
• 센서와 셀 사이의 온도차
• 접착 위치 편차

따라서 보호온도를 45°C로 설정했다고 해서 모든 양산품이 정확히 45.0°C에서 동일하게 작동하는 것은 아닙니다.

보호 임계값은 worst-case tolerance를 포함해 검증해야 합니다.

5. 배터리 NTC 온도 보호와 JEITA 충전 프로파일

배터리 온도 보호는 단순히 “정상 또는 충전 중단”의 두 상태로만 구성되지 않을 수 있습니다.

충전 IC에 따라 온도 범위를 여러 구간으로 나누고, 각 구간에서 충전 전류와 충전 전압을 다르게 설정할 수 있습니다.

예를 들면 다음과 같습니다.

배터리 온도 구간	가능한 충전 동작
매우 낮은 온도	충전 중단
낮은 온도	충전 전류 감소
정상 온도	정상 CC/CV 충전
높은 온도	충전 전압 또는 전류 감소
매우 높은 온도	충전 중단

TI BQ24092와 BQ24093의 JEITA 기반 TS 기능은 0°C, 10°C, 45°C와 60°C를 기준으로 구간을 나눕니다. 해당 IC에서는 10~45°C 구간에서 정상 충전하고, 저온 구간에서는 충전 전류를 낮추며, 고온 구간에서는 충전 전압을 낮추고 범위를 벗어나면 충전을 중단합니다. 이는 특정 IC의 구현 예이며, 모든 충전 IC가 동일하게 작동하는 것은 아닙니다.

온도 보호 범위를 임의로 복사하면 안 되는 이유

제품마다 다음 조건이 다릅니다.

• 배터리 셀의 허용 충전 온도
• 충전 전류
• 셀 화학계
• 충전 종지전압
• 제품 내부 온도
• 센서 위치
• 사용자 접촉 여부
• 제품 인증 요구사항
• 사용 환경

따라서 다른 제품에서 사용한 0~45°C 설정을 그대로 복사하기보다 먼저 배터리 셀 사양서를 확인해야 합니다.

설계 순서는 다음과 같습니다.

1. 셀 제조사의 충전 온도 범위 확인
2. 정상·저온·고온 충전 전략 결정
3. 충전 IC 기능 확인
4. NTC R/T 특성 확인
5. resistor network 또는 ADC table 계산
6. 실제 셀 표면온도로 임계값 검증

충전 전류와 온도 보호는 함께 설계해야 한다

NTC를 추가해도 충전 전류가 셀 사양에 비해 지나치게 높으면 정상 온도 구간에서도 온도가 빠르게 상승할 수 있습니다.

반대로 충전 전류가 낮더라도:

• 외장 내부가 밀폐됨
• 제품이 충전 중 계속 작동함
• 충전 IC가 셀 가까이에 배치됨
• 주변 온도가 높음
• 셀 내부저항이 증가함

등의 조건에서는 온도가 상승할 수 있습니다.

배터리 용량에 따른 0.5C와 1C 충전 조건의 차이는 배터리 충전 전류 설정과 0.5C·1C 발열 비교에서 확인할 수 있습니다.

6. 배터리 NTC 설치 위치가 온도 측정 정확도를 결정한다

좋은 NTC를 선택해도 센서 위치가 잘못되면 실제 셀 온도를 제대로 측정할 수 없습니다.

NTC는 단순히 배터리 팩 안에 넣는 것이 아니라 셀 온도를 대표할 수 있는 위치에 배치해야 합니다.

Analog Devices는 배터리 온도 측정을 위해 NTC를 배터리 팩 가까이에 배치하도록 설명합니다.

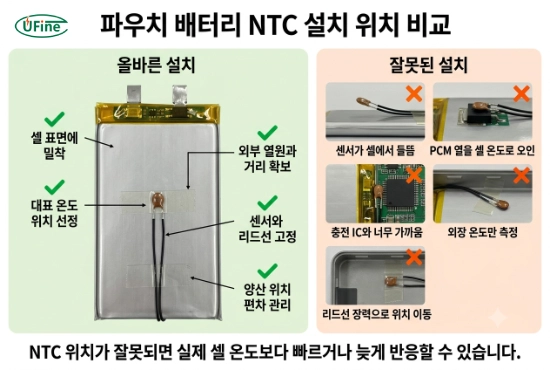

파우치형 리튬폴리머 배터리의 NTC 위치

단일 파우치 셀에서는 일반적으로 다음 위치를 검토합니다.

• 셀 넓은 면의 표면
• 예상 최고온도 영역
• 탭 및 PCM의 직접 열영향을 과도하게 받지 않는 위치
• 제품 외부 열원의 영향을 구분할 수 있는 위치
• 조립 후에도 셀과 접촉이 유지되는 위치

셀 표면 중앙이 항상 최적 위치인 것은 아닙니다.

실제 제품에서는 다음 열원이 인접할 수 있습니다.

• 충전 IC
• CPU
• 통신 모듈
• 모터
• 히터
• 디스플레이
• 고출력 LED
• 무선충전 코일

NTC가 외부 열원과 너무 가까우면 셀 온도보다 시스템 열을 먼저 감지할 수 있습니다. 반대로 셀과 접촉이 약하면 실제 셀 온도 상승을 늦게 감지할 수 있습니다.

NTC를 PCM 위에 설치해도 되는가?

목적에 따라 다릅니다.

PCM MOSFET의 과열을 감시하려는 목적이라면 PCM 가까이에 센서를 둘 수 있습니다. 그러나 이 센서값을 배터리 셀 온도로 사용하면 오판할 수 있습니다.

한 개의 NTC로 셀과 PCM 온도를 동시에 정확하게 대표하기는 어렵습니다.

다음 조건에서는 센서를 분리하는 방안을 검토할 수 있습니다.

• 높은 충전 또는 방전 전류
• PCM 발열이 큰 설계
• 셀과 PCM의 물리적 거리가 큼
• 다셀 배터리 팩
• 고온 환경에서 사용하는 제품
• 기능 안전 요구가 높은 제품

NTC 부착재도 중요하다

NTC와 셀 사이에는 안정적인 열접촉이 필요합니다.

검토 항목:

• 부착 테이프 두께
• 접착제의 열전달 특성
• 절연 요구사항
• 장기 접착력
• 고온·저온 반복 후 박리 여부
• 셀 팽창에 따른 기계적 응력
• 조립 압력
• 센서 리드선의 당김

NTC가 양산 중 셀 표면에서 들뜨면 센서 응답이 느려지고 샘플별 편차가 커질 수 있습니다.

다셀 배터리 팩의 NTC 위치

다셀 팩에서는 셀 하나의 온도만 측정해 전체 팩의 최고온도를 대표할 수 있는지 검증해야 합니다.

다음 위치에서 온도 편차가 생길 수 있습니다.

• 팩 중앙 셀
• 외곽 셀
• 버스바 또는 탭 근처
• PCM/BMS 근처
• 외부 열원과 가까운 셀
• 냉각 공기에서 먼 셀

필요한 NTC 수는 셀 수만으로 결정하지 않습니다. 팩 구조, 전류, 열경로와 고장 시나리오를 기준으로 정해야 합니다.

7. 2선 배터리와 3선 배터리에서 NTC는 어떻게 연결되는가?

소형 리튬폴리머 배터리는 흔히 2선 또는 3선 구조로 제작됩니다.

2선 배터리

일반적인 두 선은 다음과 같습니다.

• B+: 배터리 양극
• B−: 배터리 음극

2선 배터리는 외부 장치가 셀 온도를 직접 읽을 수 있는 별도 NTC 선이 없는 경우가 많습니다.

다만 배터리 내부 PCM에 독립적인 온도 보호가 포함되어 있을 수도 있으므로, 선 개수만 보고 전체 보호 기능을 판단해서는 안 됩니다.

3선 배터리

일반적인 3선 구조는 다음과 같이 구성될 수 있습니다.

• B+
• B−
• NTC 또는 temperature sense

그러나 세 번째 선이 항상 NTC인 것은 아닙니다.

제품 설계에 따라 세 번째 단자는 다음 기능일 수 있습니다.

• NTC
• ID resistor
• fuel gauge communication
• pack identification
• 다른 센서 신호

따라서 커넥터 핀 배열과 전기 사양을 반드시 확인해야 합니다.

NTC 연결 방식

대표적인 연결은 다음과 같습니다.

• NTC 한쪽: 배터리 음극
• NTC 다른 쪽: TS 또는 temperature sense 선

또는 배터리 팩 내부에서 별도의 기준 전원 및 회로에 연결될 수 있습니다.

충전 IC가 요구하는 회로 구조에 따라 NTC 연결 방식이 달라질 수 있으므로, 배터리 제조사와 장치 회로 설계자가 다음 정보를 공유해야 합니다.

• 충전 IC 모델
• TS pin 회로
• 요구 NTC 저항값
• B값
• 커넥터 핀 정의
• 측정 기준전압
• 고온·저온 임계값

8. 어떤 제품에 배터리 NTC가 필요한가?

모든 제품이 동일한 방식의 NTC 설계를 필요로 하는 것은 아닙니다.

다만 다음 제품은 배터리 온도 감지를 우선적으로 검토할 필요가 있습니다.

웨어러블 기기

스마트워치, 스마트링과 착용형 센서는 배터리가 피부 가까이에 위치합니다.

중요한 항목:

• 사용자 접촉 표면온도
• 작은 셀에 적용되는 충전 C-rate
• 초박형 외장 내부의 열축적
• 무선충전 코일과 배터리의 거리
• NTC 응답속도

의료기기와 헬스케어 제품

휴대용 모니터링 장비, 의료 센서와 개인 건강기기는 온도 이상 시 충전을 제한할 수 있는 설계가 중요합니다.

특히 장시간 인체와 접촉하거나 무인 상태에서 충전되는 제품은 센서 오류도 함께 고려해야 합니다.

미용기기

미용기기는 모터, 히터, LED 또는 RF 모듈을 사용하는 경우가 많습니다.

충전 중 제품이 작동하면 외부 열원과 배터리 열이 겹칠 수 있으므로 셀 온도를 별도로 측정해야 합니다.

GPS 추적기와 밀폐형 IoT 기기

GPS, LTE 또는 NB-IoT 통신은 신호 환경에 따라 시스템 부하가 달라질 수 있습니다.

밀폐형 하우징이나 차량 내부에서 사용하는 제품은 높은 주변 온도도 고려해야 합니다.

AI 디바이스

AI 녹음기, 스마트 안경, AI companion device와 휴대형 AI 단말은 프로세서와 무선통신이 충전 중에도 작동할 수 있습니다.

이 경우:

• 충전 IC 온도
• 프로세서 온도
• 셀 온도
• 외장 표면온도

를 분리해 측정하는 것이 좋습니다.

급속 충전 제품

높은 충전 전류를 적용할수록 셀 사양, 열경로와 온도 보호 로직의 검증 중요성이 커집니다.

NTC는 높은 충전 전류를 허용하는 부품이 아닙니다. 셀이 해당 충전 조건을 지원하는지 먼저 확인해야 합니다.

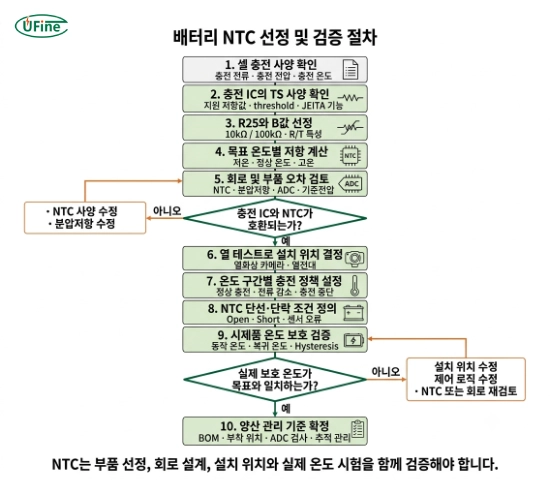

9. 배터리 NTC 사양을 선정하는 엔지니어링 절차

NTC는 배터리 공급업체가 임의로 정해서 추가하기보다 제품 회로와 함께 선정해야 합니다.

10. 배터리 NTC 온도 보호를 검증하는 시험 방법

NTC 검증은 상온에서 한 번 충전하는 것으로 끝나지 않습니다.

기본 시험 조건

• 동일한 초기 SOC
• 동일한 충전 어댑터
• 동일한 충전 케이블
• 동일한 제품 펌웨어
• 동일한 외장 조립 상태
• 안정된 주변 온도
• 여러 배터리 샘플

측정 데이터

• 실제 셀 표면온도
• NTC 저항값
• NTC ADC값
• 충전 전류
• 셀 전압
• 충전 IC 온도
• PCM 온도
• 주변 온도
• 충전 상태
• 충전 중단 원인

반드시 확인할 온도 조건

• 저온 차단점 아래
• 저온 복귀점 근처
• 정상 충전 구간
• 고온 완화 구간
• 고온 차단점 근처
• 고온 차단점 이상

임계점 근처에서는 온도를 천천히 변화시키면서 실제 동작온도와 복귀온도를 기록해야 합니다.

Hysteresis 검증

온도가 임계점 근처에서 조금씩 변할 때 충전이 빠르게 켜졌다 꺼지는 현상을 방지하려면 hysteresis가 필요합니다.

Analog Devices의 NTC 충전 제어 사례에서도 hot/cold comparator에 hysteresis를 적용해 trip point 부근의 반복 전환을 방지합니다.

충전 중 시스템 부하 시험

제품이 충전 중에도 동작할 수 있다면 두 조건을 비교해야 합니다.

1. 제품 전원을 끈 상태에서 충전
2. 대표 또는 최대 부하로 작동하면서 충전

두 조건에서 NTC 온도 차이가 크다면 셀 자체뿐 아니라 시스템 열원의 영향을 분석해야 합니다.

최악조건 시험

제품 특성에 따라 다음 조건을 추가합니다.

• 최대 허용 주변 온도
• 최대 충전 전류
• 셀 내부저항 상한 샘플
• 외장 완전 조립
• 통신 또는 모터 최대 부하
• 장시간 연속 충전
• 반복 충전
• 센서 위치 공차
• NTC 저항 공차 상한·하한

11. 배터리 NTC 양산에서 발생하는 대표적인 문제

개발 샘플에서 온도 보호가 정상이어도 양산품에서 오류가 발생할 수 있습니다.

NTC 부품 변경

구매팀이 동일한 10kΩ 부품으로 판단해 다른 B값의 NTC로 대체하면 온도 임계값이 달라질 수 있습니다.

대체품 승인 시에는 다음을 비교해야 합니다.

• R25
• B값
• R/T table
• 허용오차
• 패키지
• 응답속도
• 사용온도
• 장기 안정성

NTC 부착 위치 편차

작업자가 센서를 다른 위치에 부착하면 샘플마다 측정온도가 달라질 수 있습니다.

작업표준에는 다음을 명확히 표시해야 합니다.

• 기준 위치
• 허용 위치 공차
• 센서 방향
• 접착재
• 압착 방법
• 리드선 고정 방법

센서 들뜸 또는 박리

테이프나 접착제가 떨어지면 NTC가 셀보다 주변 공기온도를 측정하게 될 수 있습니다.

커넥터 핀 오류

3선 배터리에서 NTC 핀과 전원 핀이 잘못 배치되면:

• 충전 불가
• 비정상 온도 표시
• NTC open/short 오류
• 장치 손상

이 발생할 수 있습니다.

배선 저항과 접촉 불량

NTC 측정 전류는 작지만 긴 배선, 불량 압착 또는 커넥터 접촉저항이 측정값에 영향을 줄 수 있습니다. 고정밀 온도 판단이 필요한 경우 실제 harness 상태를 포함해 검증해야 합니다.

펌웨어와 하드웨어 버전 불일치

같은 배터리를 사용해도 펌웨어에서 다른 lookup table이나 threshold를 사용하면 보호온도가 달라집니다.

배터리 BOM과 함께 다음 버전을 추적하는 것이 좋습니다.

• NTC 부품 버전
• PCB 버전
• 충전 IC 설정
• 펌웨어 버전
• 온도 lookup table
• 제품 기구 버전

샘플 승인 이후 발생하는 부품 대체, 셀 편차와 조립 차이는 샘플과 양산 배터리의 충전 발열 차이에서도 상세히 확인할 수 있습니다.

12. 배터리 제조사에 NTC 맞춤 제작을 요청할 때 필요한 정보

배터리 제조사에 “NTC를 추가해 주세요”라고 요청하는 것만으로는 정확한 설계가 어렵습니다.

다음 정보를 함께 제공하는 것이 좋습니다.

배터리 기본 사양

• 배터리 전압
• 배터리 용량
• 최대 허용 크기
• 표준 충전 전류
• 최대 충전 전류
• 연속 방전 전류
• 피크 방전 전류
• 사용 온도
• 충전 온도

NTC 사양

• R25 저항값
• R25 허용오차
• B값
• B값 허용오차
• NTC 제조사 또는 부품번호
• 목표 감지온도
• 설치 위치
• 리드선 길이

충전 시스템 정보

• 충전 IC 모델
• TS pin 회로
• 기준전압
• 고정저항값
• 고온·저온 threshold
• JEITA 제어 여부
• MCU ADC 사용 여부
• 펌웨어 온도 table

PCM 및 커넥터 정보

• PCM 필요 여부
• 과충전 보호전압
• 과방전 보호전압
• 과전류 조건
• 커넥터 모델
• 핀 배열
• 배선 색상
• 와이어 규격
• 와이어 길이

제품 구조 정보

• 배터리 설치 방향
• 인접 열원
• 충전 IC 위치
• 밀폐 여부
• 외장 재질
• 배터리 압착조건
• 충전 중 제품 사용 여부

NTC와 PCM, 충전 IC 및 배터리 셀을 하나의 시스템으로 검토해야 실제 제품 조건에 맞는 온도 보호 설계가 가능합니다.

13. 배터리 NTC FAQs
