충전기 발열, 정말 충전기 문제일까? 리튬 배터리 시스템 점검 가이드

충전 중 제품이 뜨거워진다고 해서 항상 충전기 자체가 문제인 것은 아닙니다. 실제 발열은 어댑터, 충전 IC, PCM, 배터리 셀 등 전체 전력 경로에서 발생할 수 있습니다. 이 글에서는 발열 위치와 원인을 빠르게 구분하는 핵심 점검 방법을 정리합니다.

Key takeaways

• 충전기 발열은 어댑터만의 문제가 아닙니다. 배터리 시스템 전체에서 발생할 수 있습니다.
• 어댑터, 충전 IC, PCM, 셀, 커넥터 온도를 각각 측정해야 원인을 정확히 찾을 수 있습니다.
• 발열은 충전 전류, 내부저항, SOC, 주변 온도, 시스템 부하에 영향을 받습니다.
• NTC는 온도를 감지합니다. 하지만 직접 충전을 차단하지는 않습니다. 충전 IC나 BMS가 이를 제어합니다.
• PCM이 있어도 발열 문제가 자동으로 해결되지는 않습니다.
• 샘플이 정상이어도 양산에서는 셀 편차, 부품 변경, 조립 차이로 발열이 생길 수 있습니다.
• 절대온도만 보지 마세요. 온도 상승폭, 위치, 시간, 샘플 편차를 함께 봐야 합니다.

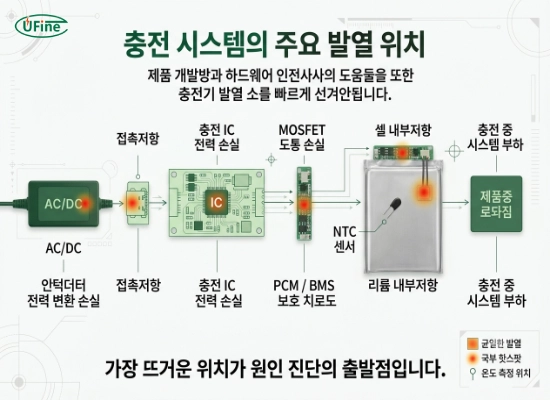

1. 충전기 발열을 점검하기 전에 “충전기”의 범위를 구분해야 한다

일반 사용자는 콘센트에 꽂는 AC 어댑터 전체를 충전기라고 부릅니다. 하지만 리튬 배터리 제품의 충전 시스템은 일반적으로 다음과 같이 구성됩니다.

AC/DC 어댑터 또는 USB 전원 공급 장치

↓

제품 입력단과 전원 변환 회로

↓

충전 관리 IC

↓

PCM 또는 BMS

↓

리튬 배터리 셀

충전 과정에서 열은 이 경로의 어느 지점에서도 발생할 수 있습니다.

AC/DC 어댑터

교류 전원을 직류 전원으로 변환하면서 스위칭 소자, 트랜스포머, 정류 회로 및 내부 저항에서 손실이 발생합니다. 어댑터가 정격 출력에 가까운 상태로 장시간 작동하면 표면 온도가 상승할 수 있습니다.

충전 관리 IC

충전 관리 IC는 입력 전압을 배터리에 필요한 충전 전압과 전류로 조절합니다. 특히 선형 충전 IC는 입력 전압과 배터리 전압의 차이에 충전 전류를 곱한 만큼의 전력을 열로 소모할 수 있습니다.

예를 들어 입력 전압이 5V이고 배터리 전압이 3.7V이며 충전 전류가 1A라면, 단순 계산상 충전 IC에서 발생할 수 있는 전력 손실은 다음과 같습니다.

(5V − 3.7V) × 1A = 1.3W

작은 PCB와 밀폐된 외장 안에서 1W 이상의 열은 무시하기 어렵습니다. 이 경우 사용자는 배터리가 뜨겁다고 느낄 수 있지만 실제 열원은 배터리 옆에 위치한 충전 IC일 수 있습니다.

PCM 또는 BMS

PCM은 주로 과충전, 과방전, 과전류 및 단락 상태를 감시하고 보호하는 역할을 합니다. 충전 전류가 PCM의 설계 범위에 가까워지거나 MOSFET의 도통저항이 높으면 PCM에서도 국부 발열이 발생할 수 있습니다.

리튬 배터리 셀

배터리 셀 내부에서는 전류가 내부저항을 통과하면서 비가역적인 저항 열이 발생합니다. 충전 상태와 전극 반응에 따른 가역적인 엔트로피 열도 전체 온도 변화에 영향을 줄 수 있습니다.

커넥터와 리드선

커넥터 접촉저항, 압착 불량, 얇은 리드선 또는 긴 배선은 국부적인 전압 강하와 발열을 만들 수 있습니다. 다만 이 주제는 충전기 발열 전체 진단에서 하나의 점검 항목으로 다루고, 별도의 단자 발열 분석과 중복되지 않도록 해야 합니다.

2. 충전기 발열이 정상인지 판단하려면 온도보다 패턴을 봐야 한다

“충전기는 몇 도까지 정상인가?”라는 질문에 모든 제품에 적용할 수 있는 하나의 숫자로 답하기는 어렵습니다.

발열 허용 수준은 다음 조건에 따라 달라집니다.

• 충전기 출력
• 충전 방식
• 어댑터 크기
• 충전 IC 종류
• 배터리 용량
• 충전 전류
• 주변 온도
• 외장 재질
• 내부 방열 구조
• 충전 중 제품 작동 여부
• 부품 제조사의 정격 조건

따라서 엔지니어는 절대온도 하나보다 다음 네 가지를 먼저 확인해야 합니다.

1. 주변 온도 대비 얼마나 상승했는가?

25°C 환경에서 40°C가 되는 것과 38°C 환경에서 50°C가 되는 것은 동일하게 해석할 수 없습니다.

시험 결과에는 표면 최고 온도뿐 아니라 다음 값을 함께 기록하는 것이 좋습니다.

온도 상승값 ΔT = 측정 온도 − 주변 온도

2. 발열이 한 지점에 집중되는가?

제품 전체가 서서히 따뜻해지는 것과 커넥터, PCM 또는 셀 탭 부위 한 점만 빠르게 뜨거워지는 것은 원인이 다릅니다.

국부적인 핫스폿은 다음 문제를 의심해야 합니다.

• 접촉저항 증가
• MOSFET 손실
• 납땜 불량
• 셀 탭 용접 문제
• PCB 패턴 용량 부족
• 부품 간 열 간섭

3. 어느 충전 구간에서 발열하는가?

리튬이온 및 리튬폴리머 배터리는 일반적으로 CC/CV 방식으로 충전됩니다. 초기에는 설정된 전류를 유지하는 CC 구간으로 충전하고, 셀 전압이 충전 종지전압에 가까워지면 CV 구간으로 전환되어 전류가 감소합니다.

발열 패턴은 충전 구간에 따라 다르게 나타날 수 있습니다.

4. 기존 정상 샘플과 비교해 변화가 있는가?

같은 설계와 같은 조건에서 이전보다 온도가 높아졌다면 절대온도가 허용 범위 안에 있더라도 원인 조사가 필요합니다.

특히 다음 변화는 중요한 신호입니다.

• 충전 시간이 길어짐
• CC 구간이 비정상적으로 길어짐
• 충전 전류가 반복적으로 흔들림
• 샘플 간 최고 온도 편차가 커짐
• 특정 생산 로트에서만 발열 발생
• 커넥터 또는 PCM 위치의 색상 변화
• 충전 중 연결과 해제가 반복됨

3. 리튬 배터리 충전 발열이 발생하는 전기화학적 원인

배터리 내부의 열 발생을 단순화하면 저항에 의한 비가역 열을 다음 식으로 설명할 수 있습니다.

Q = I²R

여기서:

• Q는 단위 시간 동안 발생하는 열과 관련된 값
• I는 충전 전류
• R은 배터리와 전류 경로의 유효 저항

이 관계에서 중요한 점은 충전 전류가 제곱으로 영향을 준다는 것입니다.

같은 배터리에서 충전 전류를 두 배로 높인다고 가정하면, 내부저항이 동일할 때 저항성 발열은 이론적으로 네 배 방향으로 증가할 수 있습니다. 실제 배터리에서는 내부저항, 충전 상태, 온도 및 전기화학 반응이 동시에 변하기 때문에 결과가 정확히 네 배가 되는 것은 아니지만, 전류 증가가 발열에 매우 큰 영향을 준다는 점은 분명합니다.

배터리 전체 열 발생은 저항 열만으로 설명되지 않습니다. 전극 반응에 따른 가역적인 열, 탭과 용접부의 저항, 전해질 및 전극 계면의 분극도 영향을 줍니다.

배터리 내부저항이 높아지는 조건

• 셀 노화
• 낮은 온도
• 지나치게 높은 충전 상태
• 전극 또는 전해질 열화
• 장기 보관
• 제조 편차
• 반복적인 고온 노출
• 셀 사양에 맞지 않는 충전 전류

따라서 동일한 1A로 충전하더라도 배터리의 용량, 내부저항, 사용 이력 및 온도 조건에 따라 발열 정도가 달라집니다.

4. 충전기 발열 위치로 원인을 구분하는 방법

발열 진단의 첫 단계는 손으로 제품 전체를 만져보는 것이 아니라 열이 발생하는 위치를 구분하는 것입니다.

셀 중앙보다 PCM이 더 뜨겁다면

배터리 화학보다 보호회로의 전도 손실을 먼저 확인해야 합니다.

셀 전체가 균일하게 뜨겁다면

충전 전류, 내부저항, 주변 온도 및 외장 방열 조건을 우선 확인합니다.

커넥터 한 지점만 뜨겁다면

충전 알고리즘보다는 접촉저항이나 압착 상태가 주요 원인일 가능성이 높습니다.

충전 IC와 배터리가 함께 뜨겁다면

높은 충전 전류, 밀폐 구조, 충전 중 시스템 부하 또는 배터리와 충전 IC의 부적절한 조합을 의심해야 합니다.

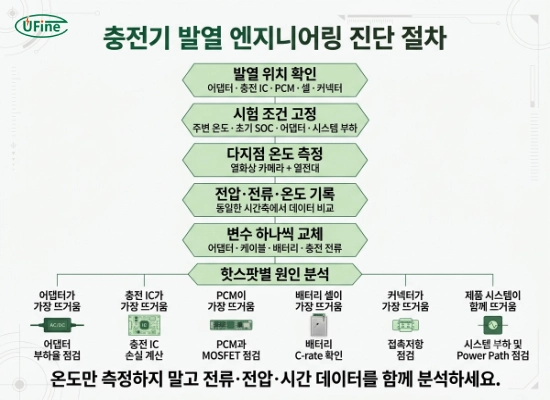

5. 충전기 발열 원인을 찾는 엔지니어링 점검 절차

정확한 원인 분석을 위해서는 한 번에 여러 부품을 교체하기보다 변수를 하나씩 분리해야 합니다.

6. 충전 전류 설정이 충전기 발열과 배터리 발열에 미치는 영향

충전 전류는 절대값인 A만으로 판단하면 안 됩니다. 배터리 용량 대비 비율인 C-rate로 확인해야 합니다.

예를 들어 1A 충전 전류를 적용할 때:

같은 1A라도 500mAh 배터리에는 매우 높은 충전 조건이 될 수 있고, 4,000mAh 배터리에는 비교적 낮은 충전 조건이 됩니다.

중요한 것은 “0.5C가 항상 안전하고 1C는 항상 위험하다”는 식으로 판단하지 않는 것입니다.

배터리마다 다음 사양이 다릅니다.

• 표준 충전 전류
• 최대 충전 전류
• 충전 종지전압
• 충전 온도 범위
• 충전 종료 전류
• 고속 충전 허용 조건
• 사이클 수명 시험 조건

따라서 충전 전류는 반드시 사용하려는 셀의 사양서와 제품의 열조건을 기준으로 결정해야 합니다.

0.5C와 1C 조건의 충전 시간, 셀 온도 및 수명 차이는 리튬 배터리 충전 전류 설정 방법과 0.5C·1C 발열 비교에서 더 자세히 확인할 수 있습니다.

충전 전류를 낮췄을 때 온도가 크게 내려간다면

다음 가능성이 있습니다.

• 기존 충전 전류가 셀의 열설계 범위에 가까움
• 충전 IC에서 선형 손실이 큼
• PCM MOSFET의 전도 손실이 큼
• 커넥터 또는 리드선 저항이 높음
• 밀폐 구조에서 방열 여유가 부족함

하지만 전류를 낮추는 것은 원인을 확인하는 진단 방법이지 항상 최종 해결책은 아닙니다. 제품의 목표 충전 시간과 사용자 경험을 만족하려면 셀 용량, 충전 IC, PCM, PCB와 기구 구조를 함께 최적화해야 합니다.

7. 배터리 NTC는 충전 발열을 어떻게 감지하는가?

NTC는 Negative Temperature Coefficient thermistor의 약자로, 온도가 올라갈수록 저항이 낮아지는 온도 센서입니다.

배터리 시스템에서는 일반적으로 다음 순서로 작동합니다.

배터리 온도 상승

↓

NTC 저항 감소

↓

충전 IC 또는 MCU가 전압 변화를 측정

↓

설정된 온도 구간과 비교

↓

충전 전류 감소, 충전 일시 정지 또는 오류 처리

여기서 중요한 점은 NTC 자체가 전류를 차단하지 않는다는 것입니다.

NTC는 온도 정보를 제공하고, 충전 관리 IC나 BMS가 이를 해석해 실제 제어를 수행합니다. NTC 입력을 지원하는 충전 IC는 온도가 설정 범위를 벗어나면 충전 사이클을 정지하거나 보류하도록 설계할 수 있습니다.

NTC 설계에서 확인할 항목

• 25°C 기준 저항값 R25
• B값
• 저항 허용오차
• 충전 IC의 NTC 바이어스 회로
• 고온 및 저온 임계값
• 센서 부착 위치
• 셀과 센서 사이의 열접촉
• 배선 저항
• ADC 오차
• 펌웨어 필터링
• 이상 상태 복귀 조건

10kΩ NTC라고 해서 모든 부품이 서로 호환되는 것은 아닙니다. 같은 10kΩ 제품이라도 B값과 온도 곡선이 다르면 충전 IC가 판단하는 온도에 오차가 생길 수 있습니다.

또한 NTC가 셀에서 떨어져 있거나 외장 가까이에만 배치되면 실제 셀 온도를 늦게 감지할 수 있습니다.

NTC 저항값, 설치 위치, 2선·3선 배터리 구조 및 충전 IC 매칭은 배터리 NTC 온도 보호 설계 가이드에서 상세히 다룹니다.

8. PCM 보호회로 발열은 충전기 문제와 어떻게 연결되는가?

PCM은 배터리 보호를 위해 필요하지만, PCM이 있다고 해서 모든 충전 발열이 자동으로 해결되는 것은 아닙니다.

일반적인 PCM은 다음 상태를 감시합니다.

• 과충전
• 과방전
• 과전류
• 단락

일부 설계에는 온도 보호 기능이 추가될 수 있지만, 모든 PCM이 NTC 입력이나 능동적인 온도 제어 기능을 갖는 것은 아닙니다.

PCM에서 발생하는 주요 열원

MOSFET 도통저항

PCM의 충전 및 방전 경로에는 MOSFET이 사용됩니다. 전류가 흐를 때 MOSFET의 RDS(on)에 의해 손실이 발생합니다.

PCM 손실을 단순화하면 다음과 같이 볼 수 있습니다.

P = I² × RDS(on)

충전 전류가 증가하면 손실이 빠르게 증가합니다.

PCB 패턴과 비아 저항

보호회로의 크기를 지나치게 줄이면 전류 경로의 구리 면적이 부족해질 수 있습니다. 특히 초소형 리튬폴리머 배터리는 PCM 공간이 제한되기 때문에 전기적 정격과 열설계 사이의 균형이 중요합니다.

셀 탭과 PCM 연결부

니켈 탭, 용접부, 납땜부 또는 리드선 접속부에서 추가 저항이 발생할 수 있습니다.

PCM 정격과 실제 사용전류 불일치

PCM의 표기 전류가 실제 연속 사용조건과 동일한 의미인지 확인해야 합니다. 순간 최대전류와 연속 허용전류는 구분해야 하며, 외장 내부 온도와 방열조건도 고려해야 합니다.

PCM의 MOSFET, 전류 경로와 PCB 발열 진단은 PCM 보호회로가 충전 중 뜨거워지는 이유에서 자세히 설명합니다.

9. 충전하면서 제품을 사용하면 충전기와 배터리가 함께 뜨거워질 수 있다

제품이 충전 중에도 작동하는 경우, 어댑터에서 공급되는 전력은 배터리 충전에만 사용되지 않습니다.

전력은 다음 두 경로로 나뉠 수 있습니다.

• 시스템 부하
• 배터리 충전

예를 들어 충전 중 다음 기능이 작동하면 시스템 발열이 크게 증가할 수 있습니다.

• 디스플레이
• 카메라
• GPS
• LTE 또는 5G 통신
• Wi-Fi
• AI 프로세서
• 모터
• 히터
• 고출력 LED
• 스피커
• 무선 송신기

Power Path 설계가 없는 경우

일부 설계에서는 시스템 부하와 배터리 충전 전류가 명확하게 분리되지 않을 수 있습니다.

이 경우:

• 충전 전류가 불안정해짐
• 배터리가 충전과 방전을 반복함
• 충전 시간이 길어짐
• 충전 IC가 더 높은 열을 발생시킴
• 배터리 SOC 계산이 부정확해짐
• NTC 보호가 반복적으로 동작함

특히 미용기기, GPS 추적기, AI 디바이스, 영상 장비와 의료기기는 충전 중에도 주요 기능을 계속 사용하는 경우가 많습니다.

따라서 충전 발열 시험은 최소 두 조건으로 나누어야 합니다.

1. 제품 전원이 꺼진 상태에서 충전
2. 최대 또는 대표 부하로 작동하면서 충전

두 조건의 온도 차이가 크다면 배터리 자체보다 시스템 전력 설계와 열원 중첩이 핵심 원인일 수 있습니다.

10. 충전기 발열이 양산 제품에서만 발생하는 이유

개발 샘플이 정상이라고 해서 양산에서도 동일한 열 특성이 자동으로 유지되는 것은 아닙니다.

샘플과 양산 사이에는 다음 요소가 달라질 수 있습니다.

• 셀 생산 로트
• 셀 내부저항 분포
• 용량 분포
• PCM 부품 공급업체
• MOSFET 또는 보호 IC 대체품
• PCB 동박 두께
• 리드선 규격
• 커넥터 도금
• 압착 조건
• 탭 용접 조건
• 접착제와 절연재
• 외장 조립 압력
• 펌웨어
• 충전 IC 설정값
• 제품 내부 부품 배치

양산에서 자주 발생하는 발열 패턴

특정 로트만 뜨거운 경우

셀 내부저항, PCM 부품 또는 조립 공정 편차를 우선 확인합니다.

완제품 조립 후에만 뜨거운 경우

외장 내부의 열 축적, 배터리 압박, 열원과의 거리 및 통풍 구조를 확인합니다.

펌웨어 업데이트 후 뜨거운 경우

충전 전류, 온도 임계값, 시스템 부하 또는 충전 중 기능 활성화 조건이 변경되었는지 확인합니다.

공급업체 변경 후 뜨거운 경우

명목상 동일한 용량과 전압만 비교해서는 안 됩니다. 셀 내부저항, 최대 충전 전류, PCM 구조, NTC 사양과 커넥터 저항까지 다시 검증해야 합니다.

샘플 승인 이후 양산에서 발생하는 셀 편차, PCM 변경 및 공정 문제는 샘플과 양산 배터리의 충전 발열 차이에서 단계별로 설명합니다.

11. 충전기 과열로 판단하고 즉시 시험을 중단해야 하는 신호

모든 온도 상승이 고장은 아니지만 다음 현상이 나타나면 충전을 중단하고 원인을 조사해야 합니다.

• 배터리 팽창
• 전해액 냄새 또는 비정상적인 냄새
• 연기
• 커넥터 또는 외장의 변색
• 절연재 연화
• 충전 연결과 해제가 반복됨
• 특정 위치의 급격한 온도 상승
• 평소보다 충전 시간이 크게 증가함
• 충전 전류가 비정상적으로 진동함
• 셀 전압이 설정 범위를 초과함
• NTC 오류가 반복적으로 발생함
• 동일 조건의 다른 샘플보다 온도가 현저히 높음
• 외부 전원을 제거한 뒤에도 온도가 계속 상승함

특히 배터리 팽창이나 셀 전압 이상이 확인되면 해당 배터리를 다시 충전 시험에 사용하지 않는 것이 좋습니다.

12. 리튬 배터리 시스템의 충전 발열을 줄이는 설계 방법

충전 발열은 하나의 부품을 고급 부품으로 교체한다고 해결되지 않을 수 있습니다. 다음 항목을 시스템 단위로 검토해야 합니다.

1. 배터리 셀 사양과 충전 프로파일을 매칭한다

확인 항목:

• 표준 충전 전류
• 최대 충전 전류
• 최대 충전 전압
• 충전 종료 전류
• 충전 온도 범위
• 사전 충전 조건
• 사이클 시험 조건

충전 IC의 기본 설정값을 그대로 사용하기보다 실제 셀 사양에 맞게 설정해야 합니다.

2. 목표 충전 시간에 맞는 배터리 용량을 선택한다

작은 배터리에 높은 절대전류를 적용하면 C-rate가 지나치게 높아질 수 있습니다.

제품 내부 공간이 허용한다면 용량을 높여 동일한 충전 전류에서 C-rate를 낮출 수 있습니다. 다만 용량 증가만으로 모든 발열 문제가 해결되는 것은 아니며, 충전 IC 손실과 시스템 부하도 함께 검토해야 합니다.

3. NTC를 셀 온도를 대표하는 위치에 설치한다

NTC는 단순히 배터리 팩 안에 넣는 것이 아니라 실제 셀 온도를 안정적으로 감지하도록 부착해야 합니다.

• 셀 표면과 열적으로 밀착
• 외부 열원의 직접 영향 최소화
• PCM 또는 충전 IC 열을 셀 온도로 오인하지 않도록 배치
• 센서 리드선의 기계적 안정성 확보
• 양산에서 위치 편차 관리

4. PCM을 실제 연속전류 기준으로 선정한다

PCM 선정 시 다음을 확인합니다.

• 연속 충전 전류
• 연속 방전 전류
• 피크 전류
• MOSFET RDS(on)
• PCB 패턴 폭
• 동박 두께
• 보호 임계값
• 온도 조건
• 외장 내부의 방열환경

5. 충전 IC의 전력 손실을 계산한다

선형 충전 IC의 경우 입력전압과 배터리 전압의 차이가 클수록 열손실이 커질 수 있습니다.

높은 전류가 필요하다면:

• 스위칭 충전 방식 검토
• 입력전압 최적화
• 충전 전류 동적 제어
• PCB 구리 면적 확대
• 열 비아 적용
• 열원과 셀 간 거리 확보

6. 충전 중 시스템 부하를 관리한다

충전 중 고부하 기능을 제한하거나 충전 전류를 동적으로 낮출 수 있습니다.

예:

• 화면 밝기 제한
• 모터 동작 제한
• 고출력 통신 일시 제한
• AI 연산 부하 조절
• 충전 중 히터 기능 차단
• 시스템 온도에 따른 전류 조절

7. 양산 단계에서 온도 상승을 품질 항목으로 관리한다

양산검사에서 전압과 용량만 확인하면 발열 편차를 놓칠 수 있습니다.

제품 특성에 따라 다음 검사를 추가할 수 있습니다.

• 셀 내부저항 검사
• 충전 전류 검사
• PCM 전압 강하 검사
• NTC 저항 검사
• 커넥터 접촉 검사
• 충전 온도 상승 검사
• 충전 완료 시간 검사
• 에이징 검사
• 로트 추적 관리

13. 배터리 제조사에 충전 발열 분석을 요청할 때 필요한 정보

충전기 발열 문제를 빠르게 분석하려면 “배터리가 뜨겁다”는 설명만으로는 부족합니다.

다음 정보를 함께 제공하는 것이 좋습니다.

배터리 정보

• 셀 모델
• 화학계
• 정격 전압
• 정격 용량
• 최대 크기
• 표준 및 최대 충전 전류
• PCM 사양
• NTC 사양
• 커넥터 모델
• 리드선 규격과 길이

충전 시스템 정보

• 어댑터 입력 및 출력 사양
• 충전 IC 모델
• 설정된 CC 전류
• CV 전압
• 충전 종료 전류
• NTC 고온 및 저온 임계값
• 사전 충전 조건
• 충전 타이머 설정

발열 시험 정보

• 주변 온도
• 초기 SOC
• 충전 중 제품 사용 여부
• 최고 온도
• 온도 측정 위치
• 온도 상승 시간
• 충전 전류 곡선
• 배터리 전압 곡선
• 문제 발생 비율
• 문제 로트
• 정상 샘플과 불량 샘플 비교

제품 구조 정보

• 배터리 설치 위치
• 충전 IC와 배터리 사이의 거리
• 외장 재질
• 밀폐 여부
• 인접 열원
• 배터리에 가해지는 압력
• 공기 흐름
• 방열 부품

이 정보가 있으면 배터리 셀, PCM, NTC, 충전 회로 또는 기구 구조 중 어느 부분을 우선 조사해야 하는지 더 빠르게 판단할 수 있습니다.
