샘플은 정상인데 양산 후 충전 발열이 발생하는 이유

개발 단계에서 정상인 배터리 샘플도 양산 후 일부 제품에서 충전 발열이나 중단 문제가 발생할 수 있습니다. 이는 셀 편차, PCM·NTC·배선, 충전 회로와 펌웨어, 조립 및 열경로 차이가 복합적으로 작용한 결과입니다.

샘플 검증은 특정 조건에서의 정상 동작만 확인할 뿐, 양산 안정성을 보장하지 않습니다. 실제 양산에서는 로트, 공정, 조립 편차로 인해 일부 제품에서 문제가 먼저 나타날 수 있습니다.

핵심 요약

• 샘플이 정상이라는 사실은 양산품 전체의 열특성을 보장하지 않습니다.
• 셀 용량과 내부저항 편차는 실제 C-rate와 충전 발열을 변화시킬 수 있습니다.
• 같은 PCM 회로도라도 MOSFET, PCB 동박, 납땜과 탭 연결상태에 따라 손실이 달라집니다.
• NTC 부품번호, B값, 설치 위치와 펌웨어 임계값이 달라지면 온도 보호 동작도 달라집니다.
• 충전 IC의 설정값과 실제 배터리 충전 전류는 같지 않을 수 있습니다.
• 커넥터, 압착 단자, 리드선과 용접부는 국부적인 발열원이 될 수 있습니다.
• 샘플의 개방형 시험과 양산품의 밀폐형 조립은 서로 다른 열조건입니다.
• 정상품과 발열품은 배터리만 비교하지 말고 충전기·제품·펌웨어를 교차 시험해야 합니다.
• 양산 승인 전에는 평균온도뿐 아니라 최고값, 편차, 로트 간 차이와 핫스폿 위치를 평가해야 합니다.
• 변경 부품과 대체 공급업체는 전압·용량만 같다고 동일품으로 판단해서는 안 됩니다.

1. 양산 배터리 충전 발열은 왜 샘플 단계에서 발견되지 않을까?

개발 샘플과 양산품은 도면상 동일해도 실제 조건은 완전히 같지 않을 수 있습니다.

개발 샘플에는 흔히 다음과 같은 특징이 있습니다.

• 선별된 셀 사용
• 소수의 숙련 작업자가 조립
• 부품 공급업체가 고정됨
• 외장이 열려 있거나 임시 조립 상태
• 실험실의 안정된 주변 온도
• 충전 중 제품 부하가 최소화됨
• 개발용 펌웨어 사용
• 샘플별 수동 검사 실시
• 비교적 긴 조립 및 안정화 시간

반면 양산에서는 다음 변수가 추가됩니다.

• 여러 셀 로트 사용
• 셀 용량과 내부저항 분포
• 생산라인과 작업자 차이
• 자동화 설비의 조건 편차
• PCM 또는 커넥터 대체품
• 압착·용접·납땜 공정 편차
• 완전 밀폐된 제품 외장
• 양산용 펌웨어
• 짧아진 공정시간
• 검사 샘플링
• 운송 및 보관 이력

리튬이온 셀의 파라미터 편차는 생산공차뿐 아니라 팩 조립과 불균일한 사용조건에서도 발생할 수 있습니다. 연구에서도 셀의 용량, 임피던스 및 기타 전기적 파라미터 편차가 배터리 시스템 성능에 영향을 줄 수 있다고 보고합니다.

따라서 양산 발열을 분석할 때는 “설계가 맞는가?”뿐 아니라 다음 질문도 함께 해야 합니다.

양산품이 승인 샘플과 실제로 동일한 전기적·열적 조건을 유지하고 있는가?

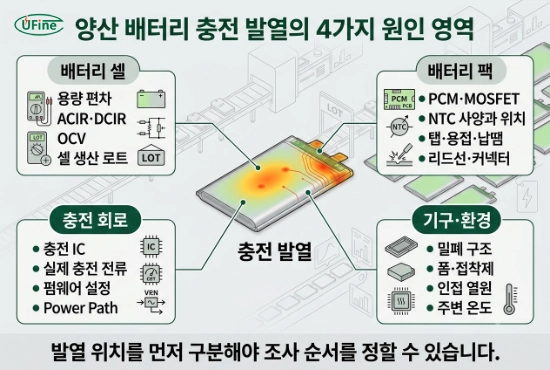

2. 양산 배터리 충전 발열의 원인을 네 영역으로 구분해야 한다

발열 원인을 찾기 전에 문제를 다음 네 영역으로 나누는 것이 좋습니다.

원인 영역	대표적인 편차	주요 확인 방법
배터리 셀	용량, 내부저항, 두께, OCV, 보관 이력	셀 로트 비교, DCIR, 용량시험
배터리 팩	PCM, NTC, 탭, 용접, 리드선, 커넥터	전압 강하, 열화상, X-ray 또는 단면검사
제품 회로	충전 IC, 펌웨어, 입력 제한, Power Path	전류·전압 로그, 레지스터 확인
기구·환경	외장, 폼, 접착제, 인접 열원, 주변 온도	완제품 열시험, 구조 비교

이 네 영역을 구분하지 않으면 다음과 같은 잘못된 대응이 발생할 수 있습니다.

• 셀이 정상인데 배터리 공급업체만 교체함
• 충전 IC가 뜨거운데 충전 전류만 낮춤
• NTC 위치가 잘못되었는데 PCM을 변경함
• 커넥터 접촉저항 문제인데 셀 내부저항을 원인으로 판단함
• 외장 열축적 문제인데 개방 상태에서만 재시험함

충전기, 충전 IC, PCM, 셀과 커넥터 중 실제 열원이 어디인지 구분하는 방법은 충전기 발열과 리튬 배터리 시스템 점검 가이드에서 확인할 수 있습니다.

3. 셀 내부저항 편차가 양산 배터리 충전 발열에 미치는 영향

동일한 모델의 새 배터리 셀도 용량과 내부저항이 완전히 동일하지는 않습니다.

셀 제조공정에서는 다음 요소가 전기적 편차에 영향을 줄 수 있습니다.

• 전극 코팅량과 균일도
• 전극 압축밀도
• 전해액 주입량
• 탭과 집전체의 접촉상태
• 화성 조건
• 에이징 조건
• 수분 관리
• 셀 보관시간
• 생산 로트

배터리의 저항성 열손실은 다음 식으로 단순화할 수 있습니다.

P = I²R

여기서:

• P: 저항성 열손실
• I: 충전 전류
• R: 셀과 전류 경로의 유효저항

같은 충전 전류가 흐를 때 내부저항이 높은 셀은 더 큰 저항성 손실을 발생시킬 수 있습니다.

예시

동일하게 1A로 충전하는 두 셀을 가정합니다.

셀 A

• 유효저항: 60mΩ
• 저항성 손실: 1² × 0.06 = 0.06W

셀 B

• 유효저항: 100mΩ
• 저항성 손실: 1² × 0.10 = 0.10W

셀 B의 저항성 손실은 셀 A보다 약 67% 높습니다.

이 계산은 차이를 설명하기 위한 단순 예시입니다. 실제 셀의 열 발생에는 저항성 손실 외에도 전극 분극, 전하이동 저항과 엔트로피 변화가 영향을 줍니다. 리튬이온 셀의 열 발생은 충전율, 온도와 SOC에 따라 변하며, 가역 열과 비가역 열이 함께 작용합니다.

내부저항은 하나의 고정값이 아니다

셀 내부저항은 다음 조건에 따라 달라집니다.

• 측정 온도
• SOC
• 셀 노화상태
• 측정 전류
• 펄스 지속시간
• 휴지시간
• 측정방법

배터리 저항은 온도, SOC와 SOH에 의존하며, 측정시간 규모가 달라지면 얻어지는 저항값도 달라질 수 있습니다.

따라서 승인 샘플과 양산품을 비교할 때 다음과 같이 측정조건을 통일해야 합니다.

• 동일 SOC
• 동일 주변 온도
• 동일 휴지시간
• 동일 측정장비
• 동일 펄스전류
• 동일 펄스시간
• 동일 전압 측정시점

ACIR과 DCIR을 혼용하면 안 된다

1kHz ACIR과 부하 펄스를 이용한 DCIR은 서로 다른 시간영역의 특성을 반영합니다.

ACIR이 유사하다고 해서 실제 충전조건에서의 전압상승과 발열까지 동일하다고 단정할 수 없습니다.

양산 발열 분석에는 다음 접근이 적합합니다.

1. ACIR로 빠른 로트 스크리닝
2. DCIR로 실제 전류조건 비교
3. 완제품 충전시험으로 열특성 확인

하나의 저항 측정값만으로 셀을 합격 또는 불합격 처리하기보다 실제 제품조건과 상관관계를 확인해야 합니다.

4. 실제 C-rate 편차가 양산 배터리 충전 발열을 바꾸는 이유

충전 IC의 설정전류가 같아도 셀의 실제 용량이 다르면 C-rate가 달라집니다.

C-rate는 다음과 같이 계산합니다.

실제 C-rate = 실제 충전 전류 ÷ 실제 셀 용량

예를 들어 충전 전류가 1A일 때:

실제 셀 용량	실제 C-rate
1,050mAh	약 0.95C
1,000mAh	1.00C
950mAh	약 1.05C
900mAh	약 1.11C

명목상 모두 1,000mAh 배터리이지만 용량 하한에 가까운 셀은 더 높은 실제 C-rate로 충전됩니다.

이 차이는 다음 항목에 영향을 줄 수 있습니다.

• 셀 온도
• CC 구간의 전압 상승속도
• CV 구간 진입시점
• 충전 완료시간
• 충전 IC의 열부하
• 장기 사이클 수명

따라서 양산 검증에서는 평균용량 셀만 사용하면 안 됩니다.

최소한 다음 특성의 샘플을 포함하는 것이 좋습니다.

• 용량 하한 근처 셀
• 내부저항 상한 근처 셀
• 허용 두께 상한 셀
• 서로 다른 생산 로트
• 보관기간이 다른 셀

배터리 용량과 0.5C·1C 충전 전류의 계산 및 발열 차이는 배터리 충전 전류 설정과 0.5C·1C 발열 비교에서 자세히 설명합니다.

5. PCM 보호회로 편차가 양산 충전 발열을 만드는 이유

승인 샘플과 양산품이 같은 PCM 회로도를 사용하더라도 실제 열특성은 달라질 수 있습니다.

PCM 발열에 영향을 주는 주요 항목은 다음과 같습니다.

• MOSFET RDS(on)
• MOSFET 공급업체
• 보호 IC 임계값
• PCB 동박 두께
• PCB 패턴 폭
• 비아 수와 위치
• 부품 납땜상태
• 셀 탭과 PCM 연결부
• PCM 외형 크기
• 절연테이프와 열축적
• 리드선 연결구조

MOSFET RDS(on) 편차

PCM의 정상 충전 경로에서 발생하는 손실은 다음과 같이 근사할 수 있습니다.

PPCM ≈ I² × RPATH

RPATH에는 MOSFET뿐 아니라 PCB 패턴, 비아, 탭, 납땜과 배선 저항이 포함됩니다.

예를 들어 정상 샘플과 양산품의 MOSFET 부품번호가 달라졌다면 다음 항목을 비교해야 합니다.

• 25°C RDS(on)
• 고온 RDS(on)
• 게이트 구동전압 조건
• 패키지 열저항
• 연속전류 조건
• SOA
• 부품 허용오차

데이터시트의 최대 전류 숫자만 같다고 동일한 열성능을 보장할 수는 없습니다.

PCB 동박과 패턴 변경

PCM 크기를 줄이거나 PCB 공급업체를 변경하면 다음 조건이 달라질 수 있습니다.

• 동박 두께
• 패턴 폭
• 비아 도금
• 표면처리
• 솔더마스크
• 열전도경로

전류 경로의 저항이 증가하면 셀은 정상이어도 PCM 한 지점에 핫스폿이 생길 수 있습니다.

납땜 및 탭 연결상태

양산품의 다음 부위에서 국부저항이 증가할 수 있습니다.

• MOSFET 솔더 접합부
• 셀 탭 납땜부
• 니켈 탭 용접부
• 리드선 납땜부
• PCB 패드 균열

PCM 중앙보다 연결부가 뜨겁다면 부품 정격보다 조립 공정을 먼저 확인해야 합니다.

PCM MOSFET, PCB와 전류 경로의 발열 분석은 PCM 보호회로 충전 발열 점검 가이드에서 상세히 확인할 수 있습니다.

6. 배터리 NTC 편차가 양산 충전 온도 제어에 미치는 영향

NTC는 셀 온도를 감지하지만, 부품과 조립조건이 달라지면 충전 제어 결과도 달라질 수 있습니다.

양산에서 확인해야 할 NTC 항목은 다음과 같습니다.

• R25 저항값
• R25 허용오차
• B값
• B값 허용오차
• 제조사 및 부품번호
• 셀 표면 부착 위치
• 접착재
• 센서와 셀의 밀착상태
• 리드선 길이
• 커넥터 핀 배열
• MCU lookup table
• 고온·저온 임계값
• 충전 복귀 hysteresis

같은 10kΩ NTC라도 동작온도가 달라질 수 있다

10kΩ은 일반적으로 25°C에서의 공칭 저항값입니다.

두 NTC가 모두 10kΩ이라도 B값과 R/T 특성이 다르면 45°C 또는 60°C에서의 저항이 달라집니다.

그 결과:

• 충전이 예상보다 일찍 중단됨
• 고온인데도 충전이 계속됨
• 양산품 일부에서만 온도 오류 발생
• 정상품과 불량품의 ADC값 차이 발생

등의 문제가 나타날 수 있습니다.

NTC 위치 편차

개발 샘플은 엔지니어가 NTC를 셀 표면에 정확하게 부착했지만, 양산에서는 위치가 조금씩 달라질 수 있습니다.

다음 위치는 측정오차를 만들 수 있습니다.

• NTC가 셀에서 들뜬 상태
• PCM MOSFET 바로 위
• 충전 IC와 가까운 위치
• 배터리 셀이 아닌 외장에 부착
• 셀 중심에서 크게 벗어난 위치
• 리드선 장력으로 이동한 위치

NTC가 외부 열원 가까이에 있으면 셀 온도보다 빠르게 상승할 수 있습니다. 반대로 셀에서 떨어지면 실제 셀 온도를 늦게 감지할 수 있습니다.

NTC 때문에 충전 전류가 달라질 수도 있다

충전 IC 또는 MCU가 NTC 신호에 따라 충전 전류를 낮추는 설계라면 NTC 편차는 실제 충전곡선을 바꿉니다.

따라서 정상품과 발열품을 비교할 때 다음 데이터를 함께 기록해야 합니다.

• 실제 셀 표면온도
• NTC 저항
• NTC ADC값
• 충전 전류
• 온도 상태 플래그
• 충전 중단 이유

배터리 NTC의 저항값, B값, 설치 위치와 충전 IC 연동은 배터리 NTC 온도 보호 설계 가이드에서 확인할 수 있습니다.

7. 커넥터·리드선·탭 공정이 양산 배터리 발열을 만드는 이유

셀과 PCM이 정상이어도 전류 경로의 연결부에서 발열이 발생할 수 있습니다.

대표적인 원인은 다음과 같습니다.

• 커넥터 접점저항
• 불완전 체결
• 단자 압착 불량
• 리드선 굵기 부족
• 리드선 길이 증가
• 단자 도금 변경
• 납땜량 편차
• 셀 탭 용접 불량
• 니켈 탭 폭 또는 두께 변경
• 반복적인 굽힘으로 인한 도체 손상

전극과 집전체 사이의 접촉저항을 포함한 전기적 접촉 특성은 셀 성능과 고속 충전 능력에 중요한 영향을 줄 수 있으며, 재료와 가공조건의 영향을 받습니다.

국부 발열을 확인하는 가장 빠른 방법

커넥터와 연결부의 발열은 다음 두 방법으로 확인할 수 있습니다.

1. 열화상 카메라로 핫스폿 확인
2. 충전 중 각 구간의 전압 강하 측정

예를 들어 다음 지점의 전압을 동시에 측정합니다.

• 셀 탭
• PCM 입력
• PCM 출력
• 리드선 끝
• 커넥터 입력
• 제품 PCB 입력

특정 구간의 전압 강하가 정상 샘플보다 크다면 해당 구간의 저항이 증가했을 가능성이 있습니다.

R = ΔV ÷ I

충전 전류가 1A이고 한 연결부에서 100mV가 떨어진다면 해당 구간의 등가저항은 약 100mΩ입니다.

이때 손실은:

P = 1² × 0.1 = 0.1W

작은 커넥터 내부에서 0.1W가 집중되면 눈에 띄는 국부온도 상승이 발생할 수 있습니다.

압착 공정에서 확인할 항목

• Crimp height
• 전선 피복 위치
• 도체 압착상태
• Pull force
• 단자 변형
• 단자 삽입 깊이
• 하우징 잠금상태
• 단자 공급업체
• 압착 금형 마모

커넥터 외형이 같아 보이더라도 단자 재질과 도금, 접점 압력은 다를 수 있습니다.

8. 충전 IC와 펌웨어 변경이 양산 충전 발열을 만드는 이유

양산 발열의 원인이 배터리 팩이 아니라 제품 충전회로에 있을 수도 있습니다.

특히 개발 샘플과 양산품 사이에 다음 항목이 변경되었는지 확인해야 합니다.

• 충전 IC 모델
• 충전 전류 설정저항
• 입력 전류 제한
• CV 전압 설정
• 종료전류
• Precharge 전류
• Recharge 조건
• Safety timer
• NTC 임계값
• JEITA 설정
• Thermal regulation
• Power Path
• 펌웨어 레지스터값
• 충전 중 시스템 기능

설정전류와 실제 충전 전류는 다를 수 있다

충전 IC의 설정값이 1A라도 실제 배터리 전류는 다음 이유로 낮아지거나 흔들릴 수 있습니다.

• 입력전원 부족
• 케이블 전압 강하
• 시스템 부하 증가
• 충전 IC 열조절
• NTC 온도 제한
• 입력 전류 제한
• CV 구간 진입
• DPM 또는 Power Path 동작

TI의 충전 IC 문서에서도 열조절 상태에서는 실제 충전 전류가 설정값보다 낮아질 수 있다고 설명합니다.

충전 IC 자체가 열원일 수 있다

선형 충전 IC의 손실은 다음과 같이 근사할 수 있습니다.

P ≈ (VIN − VBAT) × ICHARGE

예를 들어:

• VIN: 5V
• VBAT: 3.7V
• ICHARGE: 1A

라면:

P ≈ 1.3W

이 열이 작은 PCB에 집중되고 충전 IC가 배터리 가까이에 있으면 사용자는 셀이 뜨겁다고 판단할 수 있습니다.

펌웨어 변경 확인

양산용 펌웨어에서 다음 값이 변경되면 동일한 하드웨어도 다른 열특성을 보일 수 있습니다.

• 충전 전류
• 온도 threshold
• 충전 재시작 조건
• 화면 및 통신 기능
• 배터리 SOC 계산
• 충전 중 모터 또는 히터 동작
• 오류 복구 로직
• 충전 종료조건

따라서 발열품 분석 시 펌웨어 버전과 충전 IC 레지스터 dump를 함께 확보하는 것이 좋습니다.

9. 완제품 조립구조가 양산 배터리 충전 발열을 높이는 이유

개발 샘플은 외장이 열려 있거나 배터리 주변에 충분한 공간이 있는 상태로 시험되는 경우가 많습니다.

양산품에서는 다음 부품이 추가될 수 있습니다.

• 배터리 고정용 폼
• 양면테이프
• 절연필름
• 방수 실링
• 차폐재
• 케이블 고정부품
• 완제품 커버
• 인접 PCB
• 무선충전 코일

이러한 부품은 배터리를 고정하지만 열경로도 바꿉니다.

열을 가두는 구조

다음 조건에서는 셀 표면온도가 상승할 수 있습니다.

• 셀의 양쪽 면을 두꺼운 폼으로 덮음
• 밀폐 외장 내부에 공기 흐름이 없음
• 충전 IC와 배터리가 매우 가까움
• 배터리 위에 PCB가 겹침
• 접착재가 열을 외부로 전달하지 못함

외부 열을 배터리로 전달하는 구조

반대로 금속 프레임이나 열전도성 부품이 다음 열원의 온도를 배터리로 전달할 수 있습니다.

• 프로세서
• 통신 모듈
• 충전 IC
• 모터
• 히터
• 무선충전 코일

따라서 셀 중앙부가 뜨거워도 열이 셀 내부에서 발생했다고 바로 결론내리면 안 됩니다.

배터리 압착상태

파우치 셀은 제품 내부에 안정적으로 고정해야 하지만 과도하거나 불균일한 압력은 피해야 합니다.

양산 검증 시 다음 항목을 확인합니다.

• 셀 최대 두께
• 폼 압축률
• 케이스 조립공차
• 국부적인 돌출부
• PCM과 셀의 압박
• 셀 팽창을 고려한 여유
• 반복 조립 후 외관

배터리를 제거한 개방 시험과 완제품 조립 시험의 결과가 다르면 기구 열설계를 우선 조사해야 합니다.

10. 골든 샘플만으로 양산 배터리 발열을 판단하면 안 되는 이유

개발팀은 성능이 안정적인 샘플을 골든 샘플로 보관합니다.

골든 샘플은 비교기준으로 유용하지만 양산 분포를 대표하지는 않습니다.

골든 샘플은 다음 특성을 가질 가능성이 있습니다.

• 평균보다 낮은 내부저항
• 정격보다 높은 실제 용량
• 정확한 NTC 위치
• 양호한 압착 및 용접
• 최적의 조립상태
• 반복시험으로 안정화된 상태

양산품은 골든 샘플 주변에 동일하게 모이지 않고 일정한 분포를 가집니다.

따라서 다음 값을 함께 확인해야 합니다.

• 평균
• 최댓값
• 최솟값
• 표준편차
• 로트 간 차이
• 생산라인 간 차이
• 이상치
• 불량 발생률

평균온도만 보면 놓치는 문제

예를 들어 정상 기준이 제품 사양에 따라 설정되어 있고, 다음과 같은 결과가 나왔다고 가정합니다.

• 평균온도: 안정적
• 대부분의 제품: 유사
• 일부 제품: PCM 부위의 급격한 핫스폿

평균만 보면 공정이 정상처럼 보일 수 있지만 일부 제품의 연결저항이나 부품 편차가 숨겨져 있을 수 있습니다.

양산 발열 문제는 평균보다 분포 상단과 이상치를 먼저 확인해야 합니다.

샘플 수는 하나의 고정 숫자로 정할 수 없다

필요한 샘플 수는 다음 요소에 따라 달라집니다.

• 제품 위험도
• 월 생산량
• 셀 로트 수
• 생산라인 수
• 부품 공급업체 수
• 충전 전류
• 사용자 접촉 여부
• 사용환경
• 인증 요구사항
• 과거 불량 이력

최소한 서로 다른 셀 로트, 생산시간, 작업조와 설비조건을 분산해 샘플링해야 합니다.

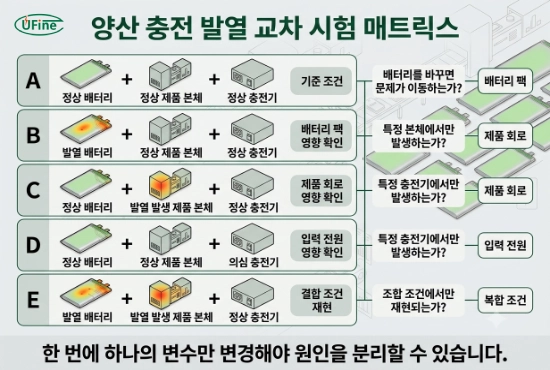

11. 양산 배터리 충전 발열 원인을 찾는 교차 시험 방법

정상품과 발열품을 비교할 때 한 번에 여러 부품을 바꾸면 원인을 확인하기 어렵습니다.

다음과 같이 변수를 하나씩 교차하는 것이 좋습니다.

기본 교차 시험

시험	배터리	제품 본체	충전기·케이블	확인 목적
A	정상	정상	정상	기준조건
B	발열품	정상	정상	배터리 팩 영향
C	정상	발열 발생 본체	정상	제품 회로 영향
D	정상	정상	의심 충전기	입력전원 영향
E	발열품	발열 발생 본체	정상	결합조건 재현

결과 해석

발열 배터리를 정상 본체에 연결해도 뜨거운 경우

우선 확인:

• 셀 내부저항
• PCM 손실
• NTC
• 탭과 용접
• 리드선과 커넥터

정상 배터리도 특정 본체에서 뜨거운 경우

우선 확인:

• 충전 IC
• 충전 전류
• 펌웨어
• Power Path
• PCB 열설계
• 제품 시스템 부하

완제품 조립 후에만 뜨거운 경우

우선 확인:

• 외장 열축적
• 인접 열원
• 배터리 압착
• 폼과 접착재
• NTC 위치

특정 충전기나 케이블에서만 뜨거운 경우

우선 확인:

• 입력전압
• 전력 협상
• 케이블 전압 강하
• 커넥터 접점
• 충전 IC 동작모드

12. 양산 배터리 충전 발열을 진단하는 8단계 절차

13. 충전 발열 위치로 양산 불량 원인을 구분하는 방법

가장 뜨거운 위치	주요 의심 원인	권장 확인 항목
셀 전체	높은 C-rate, 높은 DCIR, 외부 열전달	실제 용량, DCIR, 충전 전류
셀 탭	용접저항, 탭 손상	용접점, 전압 강하
PCM MOSFET	RDS(on), PCB 패턴, 납땜	PCM BOM, ΔV, 열화상
PCM 연결부	탭·납땜 접촉저항	접합상태, 단면검사
리드선 전체	AWG 부족, 길이 증가	선경, 길이, 전류
커넥터 한 점	압착·접점 불량	Crimp height, 접점저항
충전 IC	선형 손실, 열조절	VIN, VBAT, 실제 전류
배터리와 PCB 사이	외부 열원	부품 배치, 열경로
외장 조립 후 전체	방열 부족	폼, 케이스, 공기층
특정 로트만 상승	셀·부품·공정 변경	Lot traceability, BOM

핫스폿 위치는 원인을 확정하는 증거가 아니라 조사 순서를 정하는 단서입니다.

예를 들어 PCM이 가장 뜨겁더라도 높은 셀 내부저항으로 CC 구간이 길어져 PCM에 전류가 오래 흐르는 경우도 있습니다. 따라서 위치와 충전시간을 함께 분석해야 합니다.

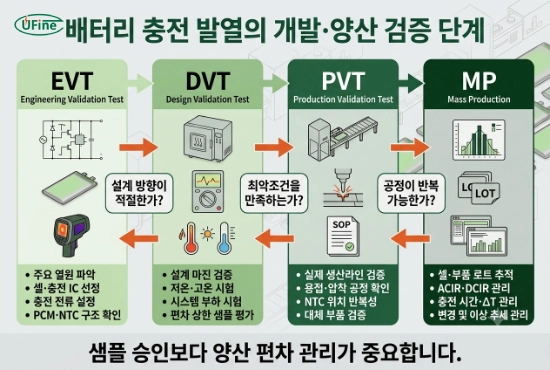

14. EVT·DVT·PVT 단계에서 양산 충전 발열을 검증하는 방법

EVT: Engineering Validation Test

목표:

• 주요 열원 파악
• 셀과 충전 IC 선정
• 충전 전류 설정
• PCM·NTC 구조 확인
• 초기 기구 열설계

EVT에서는 개방형 보드 시험만 하지 말고 가능한 한 실제 제품 구조에 가까운 상태에서 온도를 측정해야 합니다.

DVT: Design Validation Test

목표:

• 설계 마진 검증
• 셀 허용오차 반영
• 최대·최소 주변 온도
• 충전 중 시스템 부하
• 장기 사이클
• NTC fault
• 충전기 및 케이블 조합

DVT에서는 평균 셀뿐 아니라 용량 하한과 내부저항 상한 샘플을 포함해야 합니다.

PVT: Production Validation Test

목표:

• 실제 생산라인 편차 확인
• 작업표준 검증
• 압착·용접·납땜 공정 확인
• NTC 위치 반복성
• 대체 부품 검증
• 추적성 확인
• 검사시간과 측정시스템 평가

PVT에서 승인 샘플과 다른 수작업 공정을 사용하면 양산 대표성이 낮아집니다.

MP: Mass Production

양산관리 항목:

• 셀 로트
• 셀 OCV
• 셀 ACIR 또는 DCIR
• PCM 부품 로트
• NTC 저항
• 압착조건
• 용접조건
• 충전 전류
• 충전 완료시간
• 온도 상승
• 불량코드
• 제품 및 펌웨어 버전

양산 초기에는 검사 빈도를 높이고 공정이 안정된 후 데이터를 근거로 검사계획을 조정하는 것이 좋습니다.

15. 양산 배터리 충전 발열을 예방하는 CTQ 관리항목

CTQ는 Critical to Quality의 약자로, 제품 품질에 직접 영향을 주는 핵심 관리특성을 의미합니다.

셀 CTQ

• 제조사와 모델
• 생산 로트
• OCV
• 용량
• ACIR 또는 DCIR
• 셀 두께
• 셀 중량
• 자기방전
• 보관기간

PCM CTQ

• 보호 IC
• MOSFET
• RDS(on)
• PCB 동박
• 패턴 폭
• 보호 임계값
• PCM 전압 강하
• 납땜상태

NTC CTQ

• R25
• B값
• 부품번호
• 설치 위치
• 접착상태
• 배선과 핀 정의
• ADC값
• 고온·저온 동작점

배선 CTQ

• AWG
• 와이어 길이
• 커넥터 모델
• 단자 도금
• Crimp height
• Pull force
• 핀 삽입상태
• 접촉저항

완제품 CTQ

• 충전 IC 설정
• 펌웨어 버전
• 실제 충전 전류
• CC/CV 시간
• 최고온도
• 주변 대비 ΔT
• 핫스폿 위치
• 충전 종료조건
• 시스템 부하

CTQ는 가능한 한 측정 가능한 값으로 정의해야 합니다.

“발열 없음”보다 다음과 같은 기준이 더 유용합니다.

• 지정 조건에서 셀 최고온도
• 주변 대비 셀 ΔT
• PCM 최고온도
• 커넥터 구간 전압 강하
• 충전 완료시간 범위
• NTC 동작 및 복귀온도
• 샘플 간 온도 편차

실제 허용값은 셀 사양, 부품 정격과 완제품 요구사항을 기준으로 설정해야 합니다.

16. 배터리 및 부품 변경관리로 양산 발열을 예방하는 방법

양산 중 부품을 변경할 때는 “동일 사양”이라는 문구만으로 승인해서는 안 됩니다.

셀 변경

확인 항목:

• 화학계
• 정격 및 최소용량
• 표준·최대 충전 전류
• 내부저항 측정조건
• 충전 온도
• 충전 종지전압
• 셀 두께
• 탭 위치
• 사이클 수명
• 열특성

MOSFET 변경

확인 항목:

• RDS(on)
• 게이트 전압 조건
• 고온 특성
• 패키지 열저항
• 연속전류
• 펄스전류
• SOA

NTC 변경

확인 항목:

• R25
• B값
• R/T table
• 허용오차
• 응답속도
• 리드선
• 설치구조

커넥터 변경

확인 항목:

• 정격전류
• 접촉저항
• 단자 재질
• 도금
• 접점 압력
• 체결력
• 압착조건

펌웨어 변경

확인 항목:

• 충전 전류
• CV 전압
• 종료전류
• NTC 임계값
• Recharge 조건
• Power Path
• 시스템 부하

변경품은 부품 단독시험뿐 아니라 완제품 충전 발열시험까지 다시 수행해야 합니다.

17. 배터리 공급업체에 양산 충전 발열 분석을 요청할 때 필요한 정보

“샘플은 정상인데 양산품이 뜨겁다”는 설명만으로는 원인을 정확하게 분석하기 어렵습니다.

다음 정보를 함께 제공하는 것이 좋습니다.

문제 현상

• 문제 발생수량
• 총 검사수량
• 발생 로트
• 발열 위치
• 최고온도
• 발열 시작시간
• 충전 중단 여부
• 냄새·변색·팽창 여부

배터리 정보

• 셀 모델
• 셀 로트
• 정격 및 실제 용량
• ACIR/DCIR
• PCM BOM
• NTC 사양
• 커넥터
• 리드선

충전 정보

• 충전 IC 모델
• 충전 전류 설정
• 실제 충전 전류
• CV 전압
• 종료전류
• NTC threshold
• 어댑터 사양
• 케이블 사양

시험조건

• 초기 SOC
• 주변 온도
• 제품 작동상태
• 외장 조립상태
• 충전 시작 및 종료시간
• 온도 측정위치
• 측정장비

변경 이력

• 셀 공급업체
• PCM 부품
• PCB
• 커넥터
• 리드선
• 펌웨어
• 기구물
• 생산라인

정상 샘플과 발열 샘플을 각각 제공하고 배터리·제품 본체·충전기를 교차 시험하면 원인 분석시간을 줄일 수 있습니다.

18. 양산 배터리 충전 발열 FAQs
