배터리 충전 전류는 어떻게 설정해야 할까? 0.5C와 1C 발열 비교

리튬 배터리 충전 전류는 충전 시간뿐 아니라 셀 온도, 발열, 효율, 수명과 안전성에 영향을 미치는 핵심 설계 요소입니다.

제품 개발에서는 0.5C와 1C 중 선택 시 충전 속도, 발열, 수명의 균형을 고려해야 하며, 셀 사양서, 내부저항, 온도 조건, 충전 IC와 열설계를 종합적으로 검토해 결정해야 합니다.

핵심 요약

• 1C는 배터리 정격용량과 같은 수치의 전류로 충전하는 조건입니다.
• 2,000mAh 배터리에서 0.5C는 1A, 1C는 2A입니다.
• 충전 전류는 셀 사양서에 기재된 표준 및 최대 충전 전류를 우선 적용해야 합니다.
• 1C는 0.5C보다 전류가 두 배지만 실제 완충 시간이 정확히 절반이 되지는 않습니다.
• 저항이 같다고 가정하면 1C의 저항성 발열은 0.5C보다 이론적으로 네 배입니다.
• 실제 셀 온도는 내부저항, 열용량, SOC와 방열조건에 따라 달라집니다.
• 저온, 높은 SOC와 노화된 셀에서는 같은 전류도 더 큰 부담이 될 수 있습니다.
• PCM은 충전 전류를 정밀하게 설정하는 장치가 아닙니다.
• NTC는 온도를 감지하지만 높은 충전 전류를 허용해 주는 부품은 아닙니다.
• 양산 전에는 전류·전압·온도·충전 시간과 사이클 열화를 실제로 비교해야 합니다.

1. 배터리 충전 전류와 C-rate란 무엇인가?

C-rate는 배터리 용량을 기준으로 충전 또는 방전 전류를 표현하는 방법입니다.

계산식은 다음과 같습니다.

충전 전류(A) = 배터리 용량(Ah) × C-rate

예를 들어 정격용량이 2,000mAh인 배터리는 2Ah입니다.

• 0.2C 충전: 2Ah × 0.2 = 0.4A
• 0.5C 충전: 2Ah × 0.5 = 1A
• 1C 충전: 2Ah × 1 = 2A

같은 1A 충전 전류라도 배터리 용량에 따라 C-rate가 달라집니다.

배터리 용량	1A 충전 시 C-rate
500mAh	2C
1,000mAh	1C
2,000mAh	0.5C
4,000mAh	0.25C

따라서 “1A는 낮은 전류” 또는 “2A는 높은 전류”라고 절대값만으로 판단해서는 안 됩니다.

500mAh 셀에 1A를 적용하면 2C이지만, 4,000mAh 셀에서는 0.25C에 불과합니다.

정격용량과 실제 용량 중 무엇을 기준으로 계산해야 할까?

C-rate 계산에는 보통 셀 사양서의 정격용량 또는 최소용량을 사용합니다.

개발 초기에는 다음 값을 구분해야 합니다.

• Typical capacity
• Nominal capacity
• Rated capacity
• Minimum capacity

충전 전류가 셀 사양서에 A 또는 mA로 직접 지정되어 있다면 그 값을 우선 적용합니다.

예를 들어 셀 사양서에 다음과 같이 기재되어 있다면:

• 정격용량: 2,000mAh
• 표준 충전 전류: 1,000mA
• 최대 충전 전류: 2,000mA

표준 충전은 0.5C, 최대 충전은 1C에 해당합니다.

그러나 최대 충전 전류는 일상적인 권장조건과 같은 의미가 아닐 수 있습니다. 최대값에는 온도, 충전 전압, 종료전류와 사이클 수명 등 별도의 조건이 붙을 수 있으므로 전체 사양을 확인해야 합니다.

2. 리튬 배터리 충전 전류는 CC/CV 구간에서 어떻게 변하는가?

리튬이온과 리튬폴리머 배터리는 일반적으로 CC/CV 방식으로 충전합니다.

CC 구간: Constant Current

배터리 전압이 충전 종지전압에 도달하기 전까지 설정된 전류를 유지합니다.

예를 들어 2,000mAh 배터리를 0.5C로 충전하면 CC 구간의 목표 전류는 1A입니다.

1C로 설정하면 목표 전류는 2A입니다.

CV 구간: Constant Voltage

셀 전압이 충전 종지전압에 도달하면 충전기는 전압을 일정하게 유지하고 전류를 점차 낮춥니다.

따라서 충전 후반에는 설정값이 1C이더라도 실제 배터리 전류는 계속 1C로 유지되지 않습니다.

리튬이온 및 리튬폴리머 셀은 일반적으로 CC 구간 후 CV 구간으로 전환되며, CV 구간에서는 충전 전류가 감소하다가 설정된 종료조건에 도달하면 충전이 끝납니다.

충전 전류 설정값과 실제 충전 전류는 다를 수 있다

충전 IC를 1A로 설정해도 실제 전류가 항상 1A가 되는 것은 아닙니다.

다음 조건에서는 전류가 낮아질 수 있습니다.

• 입력 어댑터의 출력 부족
• USB 전력 협상 제한
• 케이블 전압 강하
• 충전 IC의 thermal regulation
• 배터리 온도 보호 동작
• 시스템 부하 증가
• 입력 전류 제한
• 배터리 전압이 CV 구간에 진입
• PCM 또는 커넥터의 전압 강하
• 배터리 저전압 precharge 동작

따라서 충전 전류는 어댑터 라벨이 아니라 배터리 단자에서 실제로 흐르는 전류를 측정해야 합니다.

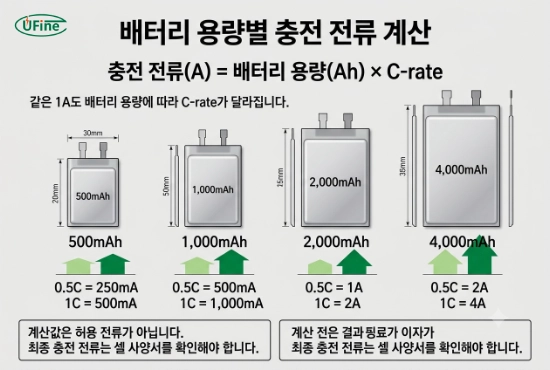

3. 0.5C와 1C 충전 전류는 어떻게 계산하는가?

다음은 대표적인 용량별 계산값입니다.

배터리 용량	0.5C 충전 전류	1C 충전 전류
250mAh	125mA	250mA
500mAh	250mA	500mA
1,000mAh	500mA	1,000mA
1,500mAh	750mA	1,500mA
2,000mAh	1,000mA	2,000mA
3,000mAh	1,500mA	3,000mA
4,200mAh	2,100mA	4,200mA

이 표는 계산값일 뿐 허용값을 의미하지 않습니다.

예를 들어 4,200mAh 셀의 1C는 계산상 4.2A이지만, 해당 셀의 사양서가 최대 충전 전류를 2.1A로 제한한다면 4.2A를 적용할 수 없습니다.

배터리 팩의 C-rate 계산

병렬 연결에서는 전체 용량이 증가합니다.

예를 들어 2,000mAh 셀 두 개를 1S2P로 연결하면 팩 용량은 4,000mAh입니다.

• 팩 기준 0.5C: 2A
• 팩 기준 1C: 4A

하지만 두 셀에 전류가 정확히 절반씩 분배되려면 다음 조건이 필요합니다.

• 셀 전압 일치
• 내부저항 일치
• 동일한 셀 모델과 생산조건
• 대칭적인 배선 및 탭 구조
• 균일한 온도

병렬 셀의 편차가 크면 한 셀에 더 많은 전류가 흐르므로 팩 총용량만으로 전류를 결정해서는 안 됩니다.

직렬 연결에서는 전압이 증가하지만 용량 Ah는 증가하지 않습니다.

예를 들어 2,000mAh 셀 두 개를 2S1P로 구성해도 팩 용량은 2,000mAh입니다.

• 0.5C: 1A
• 1C: 2A

대신 충전 종지전압은 직렬 셀 수에 맞게 증가하며 셀 밸런싱과 개별 셀 전압 관리가 필요할 수 있습니다.

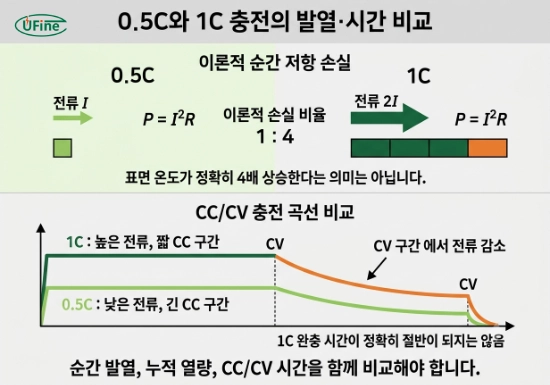

4. 배터리 0.5C와 1C 발열은 왜 차이가 나는가?

배터리 내부의 저항성 발열은 다음 식으로 단순화할 수 있습니다.

P = I²R

여기서:

• P: 저항성 열손실
• I: 충전 전류
• R: 전류 경로의 유효저항

같은 배터리에서 내부저항이 일정하다고 가정하면 1C 전류는 0.5C의 두 배입니다.

따라서 저항성 발열 비율은:

1C 발열 ÷ 0.5C 발열 = (1 ÷ 0.5)² = 4

즉, 동일한 저항조건에서는 1C의 순간 저항성 열손실이 0.5C보다 이론적으로 네 배가 될 수 있습니다.

가정 예시

정격용량 2,000mAh, 유효저항 80mΩ인 셀을 가정합니다.

0.5C 충전

• 충전 전류: 1A
• 저항성 열손실: 1² × 0.08 = 0.08W

1C 충전

• 충전 전류: 2A
• 저항성 열손실: 2² × 0.08 = 0.32W

1C 조건의 순간 저항성 손실은 0.5C보다 0.24W 높고, 비율로는 네 배입니다.

이 계산은 전류 증가가 발열에 미치는 영향을 설명하기 위한 가정입니다. 실제 배터리에서는 다음 요소가 동시에 변합니다.

• SOC에 따른 내부저항
• 온도에 따른 내부저항
• 충전 중 분극
• 가역적인 엔트로피 열
• 셀 탭과 용접부 저항
• 셀 표면의 열방출
• 충전 시간이 짧아지는 효과
• CC에서 CV로 전환되는 시점

따라서 1C에서 측정한 셀 표면온도가 0.5C보다 정확히 네 배 높아지는 것은 아닙니다.

순간 발열과 전체 누적 열은 구분해야 한다

1C는 순간 발열률이 높지만 CC 구간이 짧아질 수 있습니다.

0.5C는 순간 발열률이 낮지만 충전 시간이 더 깁니다.

따라서 비교할 때는 다음 두 값을 구분해야 합니다.

• 순간 최고 발열률
• 전체 충전 과정의 누적 열량

제품 외장이 밀폐되어 있거나 열이 빠져나가기 어려운 구조라면 짧은 시간의 높은 발열도 큰 온도 상승을 만들 수 있습니다.

반대로 방열이 충분한 대형 셀에서는 순간 발열이 증가해도 표면온도 상승이 제한적일 수 있습니다.

5. 0.5C와 1C 충전 시간은 정확히 두 배 차이 날까?

이상적으로 1C는 배터리 정격용량과 같은 전류를 공급하므로 1시간에 정격용량만큼의 전하를 입력하는 조건입니다.

0.5C는 이론적으로 2시간이 필요합니다.

그러나 실제 완충 시간은 다음 이유로 더 길어집니다.

• CV 구간에서 충전 전류가 감소함
• 충전 효율이 100%가 아님
• 충전 종료전류까지 기다려야 함
• 저전압 셀은 precharge 단계를 거침
• 열조절 기능이 전류를 낮출 수 있음
• 시스템이 입력전력을 함께 소비함

1C 충전이 정확히 1시간이 아닌 이유

1C는 CC 구간에서의 설정전류입니다.

셀 전압이 충전 종지전압에 도달하면 CV 구간으로 진입하고, 전류가 종료전류까지 점차 감소합니다.

따라서 1C 충전의 전체 시간은 일반적으로 1시간보다 길어집니다.

1C가 0.5C보다 정확히 두 배 빠르지 않은 이유

1C에서는 셀 전압이 더 빠르게 상승해 CV 구간에 일찍 진입할 수 있습니다.

특히 내부저항이 높은 셀에서는 전류에 의한 전압 상승분이 커져 CC 구간이 예상보다 짧아지고 CV 구간이 길어질 수 있습니다.

즉, 충전 전류를 두 배로 높여도 CV tail 때문에 전체 충전 시간이 절반으로 줄어들지 않을 수 있습니다.

충전 시간 비교 시 기록해야 할 값

• 10%에서 80%까지 걸린 시간
• 10%에서 100%까지 걸린 시간
• CC 구간 지속시간
• CV 구간 지속시간
• 충전 종료전류
• 실제 입력된 용량
• 충전 중 최고온도
• thermal regulation 발생시간

사용자 경험이 중요하다면 “완충 시간” 하나보다 20~80% 구간의 충전 속도를 별도로 비교하는 것이 유용합니다.

6. 0.5C와 1C 충전이 배터리 수명에 미치는 영향

1C 충전이 항상 배터리를 빠르게 손상시키는 것은 아닙니다.

해당 셀이 1C 충전을 지원하고 온도, 전압과 종료조건이 사양 범위 안에 있다면 정상적인 충전조건으로 사용할 수 있습니다.

반대로 0.5C라도 다음 조건에서는 열화가 빨라질 수 있습니다.

• 충전 온도가 지나치게 높거나 낮음
• 충전 종지전압이 셀 사양보다 높음
• 장시간 높은 SOC로 유지
• 종료전류 설정이 부적절함
• 셀이 압박되거나 변형됨
• 충전 중 외부 열원에 노출
• 노화된 셀을 계속 사용
• 셀 사양과 다른 충전 프로파일 적용

높은 충전율에서의 열화는 C-rate 하나로 결정되지 않습니다. 충전율, 온도, SOC와 셀 노화상태가 함께 리튬 도금 발생조건에 영향을 미치며, 같은 충전 전류라도 셀 상태에 따라 허용 가능한 조건이 달라질 수 있습니다.

높은 충전 전류에서 증가할 수 있는 열화 요인

내부 온도 상승

전류가 증가하면 저항성 발열이 커지고, 높은 온도는 전해질과 전극 계면의 부반응을 가속할 수 있습니다.

리튬 도금 가능성

음극이 리튬 이온을 충분히 빠르게 받아들이지 못하면 금속 리튬이 음극 표면에 석출될 수 있습니다.

리튬 도금 위험은 일반적으로 다음 조건에서 커질 수 있습니다.

• 낮은 온도
• 높은 충전 전류
• 높은 SOC
• 노화로 증가한 내부저항
• 고에너지 밀도 전극
• 셀 설계와 맞지 않는 급속 충전

SEI 성장과 임피던스 증가

높은 온도와 높은 전극 분극은 계면반응을 증가시켜 용량 감소와 내부저항 증가로 이어질 수 있습니다.

셀 팽창

전해질 분해나 부반응이 증가하면 가스 발생과 셀 두께 변화가 나타날 수 있습니다.

1C 충전을 적용하기 전에 확인할 것

• 셀 사양서에 1C 충전이 허용되어 있는가?
• 표준 충전인지 최대 충전조건인지?
• 허용 충전 온도 범위는 얼마인가?
• 1C 조건의 사이클 수명 데이터가 있는가?
• 충전 종지전압과 종료전류는 무엇인가?
• NTC 온도 보호조건은 무엇인가?
• 제품 외장 내부의 실제 셀 온도는 얼마인가?
• 노화 후에도 온도와 충전 시간이 안정적인가?

7. 배터리 온도와 SOC에 따라 충전 전류를 조절해야 하는 이유

동일한 배터리도 온도와 SOC에 따라 충전 수용능력이 달라집니다.

저온에서 배터리 충전 전류를 낮춰야 하는 이유

온도가 낮아지면:

• 전해질의 이온전도도가 낮아짐
• 전하이동 반응이 느려짐
• 내부저항과 분극이 증가함
• 음극의 리튬 삽입속도가 제한됨
• 리튬 도금 위험이 증가함

따라서 상온에서 허용되는 1C 충전이 저온에서도 그대로 허용된다고 가정해서는 안 됩니다.

저온 충전은 셀 사양서에 따라:

• 충전 중단
• precharge 적용
• 충전 전류 감소
• 단계별 전류 제한

등의 전략이 필요할 수 있습니다.

고온에서 전류를 무조건 높이면 안 되는 이유

온도가 높아지면 내부저항이 낮아져 전류를 받기 쉬워질 수 있지만, 동시에 전해질 분해와 계면 열화가 빨라질 수 있습니다.

따라서 셀이 따뜻하다는 이유만으로 충전 전류를 높이는 것은 적절하지 않습니다.

높은 SOC에서 충전 전류가 감소하는 이유

셀 전압이 종지전압에 가까워지면 충전기는 CV 구간으로 전환해 전류를 낮춥니다.

충전 후반까지 높은 전류를 강제로 유지하면:

• 셀 전압 초과
• 과도한 분극
• 리튬 도금
• 발열
• 수명 저하

위험이 증가할 수 있습니다.

온도별 충전 전류 제어

제품에 따라 다음과 같은 제어를 적용할 수 있습니다.

온도 상태	충전 전략 예시
허용온도 미만	충전 중단
저온 경계구간	낮은 전류로 충전
정상 온도	표준 충전 전류 적용
고온 경계구간	충전 전류 또는 전압 감소
허용온도 초과	충전 중단

실제 온도 구간은 셀 사양서와 충전 IC 설정에 따라 결정해야 합니다.

NTC 사양, 온도 임계값과 센서 설치 위치는 배터리 NTC 온도 보호 설계 가이드에서 자세히 확인할 수 있습니다.

8. 배터리 충전 전류는 셀 사양서에서 어떻게 확인하는가?

충전 전류를 정할 때 가장 먼저 확인해야 할 문서는 셀 사양서입니다.

반드시 확인해야 할 충전 항목

• Nominal capacity
• Minimum capacity
• Standard charge current
• Maximum charge current
• Charge cut-off voltage
• Charge termination current
• Precharge current
• Charge temperature range
• Standard charge time
• Cycle life test condition
• Cell surface temperature limit
• Rest time
• Fast-charge 조건

표준 충전 전류와 최대 충전 전류의 차이

표준 충전 전류는 용량, 수명과 온도를 평가할 때 사용하는 기준조건입니다.

최대 충전 전류는 지정된 조건에서 허용 가능한 상한값일 수 있습니다.

최대 충전 전류를 양산 기본값으로 사용할 때는 다음 문제가 생길 수 있습니다.

• 열설계 여유 감소
• 셀 편차에 대한 마진 부족
• 고온 환경에서 보호 동작 증가
• 노화 후 발열 증가
• 사이클 수명 단축
• 충전 IC와 PCM의 부품 스트레스 증가

따라서 빠른 충전이 반드시 필요한 제품이 아니라면 표준 충전 전류를 기본값으로 검토하는 것이 합리적입니다.

충전 전류를 C-rate만으로 역산하면 안 되는 경우

셀 사양서에 최대 충전 전류가 직접 지정되어 있다면 임의로 1C를 적용해서는 안 됩니다.

예를 들어:

• 용량: 1,000mAh
• 표준 충전 전류: 500mA
• 최대 충전 전류: 700mA

인 셀에 “1C는 1A”라는 계산만으로 1A를 적용하면 사양을 초과합니다.

셀 모델이 변경되면 충전 전류도 재검토해야 한다

전압과 용량이 같아도 다음 특성은 달라질 수 있습니다.

• 전극 조성
• 전극 두께
• 전해질
• 내부저항
• 최대 충전 전류
• 충전 온도
• 사이클 수명
• 셀 탭 구조

따라서 동일한 3.7V 2,000mAh라는 이유만으로 기존 충전 설정을 그대로 복사해서는 안 됩니다.

9. 충전 IC가 배터리 충전 전류를 제한하는 방법

충전 IC는 보통 외부 저항, 전류 감지저항 또는 레지스터 설정으로 충전 전류를 제어합니다.

선형 충전 IC

선형 충전 IC의 전력손실은 다음 식으로 근사할 수 있습니다.

P ≈ (VIN − VBAT) × ICHARGE

예를 들어:

• 입력전압: 5V
• 배터리 전압: 3.7V

일 때:

0.5A 충전

(5 − 3.7) × 0.5 = 0.65W

1A 충전

(5 − 3.7) × 1 = 1.3W

충전 전류가 두 배가 되면 충전 IC 손실도 두 배 방향으로 증가합니다.

소형 PCB와 밀폐된 제품에서 1W 이상의 손실은 상당한 온도 상승을 만들 수 있습니다.

충전 IC 온도가 설정 한계에 도달하면 thermal regulation이 동작해 실제 충전 전류를 낮출 수 있습니다.

이 경우 충전 전류 설정값을 높여도:

• 실제 충전시간이 크게 줄지 않음
• 충전 IC 온도만 상승
• 충전 전류가 반복적으로 변함
• 제품 외장온도가 높아짐

문제가 발생할 수 있습니다.

스위칭 충전 IC

스위칭 충전 IC는 일반적으로 선형 충전 IC보다 전력변환 효율이 높아 고전류 충전에 유리할 수 있습니다.

그러나 다음 항목을 확인해야 합니다.

• 인덕터 정격
• MOSFET 손실
• 전류 감지저항
• 입력 전류 제한
• PCB layout
• 열 비아
• 스위칭 주파수
• EMI
• power-path 구조

충전 중 제품을 사용하는 경우

제품이 충전 중에도 동작하면 입력전력은 배터리와 시스템 부하로 나뉩니다.

예를 들어 어댑터가 2A를 공급하더라도 시스템이 1.2A를 사용하면 배터리 충전에는 최대 0.8A만 남을 수 있습니다.

Power-path가 부적절하면 배터리가 충전과 방전을 반복하거나 충전 전류가 불안정해질 수 있습니다.

충전 IC, 배터리, PCM과 어댑터 중 실제 발열 위치를 구분하는 방법은 충전기 발열과 리튬 배터리 시스템 점검 가이드에서 확인할 수 있습니다.

10. PCM이 배터리 충전 전류를 설정해 주는가?

일반적인 PCM은 정밀한 충전 전류 제어기가 아닙니다.

PCM의 주요 역할은 다음과 같습니다.

• 과충전 보호
• 과방전 보호
• 과전류 보호
• 단락 보호

정상 충전 전류는 제품의 충전 IC가 제어해야 합니다.

PCM 과전류 보호값을 충전 전류로 사용하면 안 되는 이유

PCM의 과전류 임계값은 비정상 상태를 차단하기 위한 보호값입니다.

예를 들어 PCM의 충전 과전류 보호값이 3A라고 해서 배터리를 3A로 충전해도 된다는 의미는 아닙니다.

배터리 셀의 최대 충전 전류가 1A라면 충전 IC는 1A 이하로 설정해야 합니다.

충전 전류가 높을 때 PCM에서 발생하는 손실

PCM 전력경로의 손실은 다음과 같이 근사할 수 있습니다.

PPCM ≈ I² × RPATH

RPATH에는 다음 저항이 포함될 수 있습니다.

• Charge MOSFET RDS(on)
• Discharge MOSFET RDS(on)
• PCB 패턴
• 비아
• 셀 탭 연결부
• 납땜부
• 리드선

전류가 증가하면 PCM 발열도 빠르게 증가할 수 있습니다.

PCM의 MOSFET, PCB 패턴과 전류 정격 문제는 PCM 보호회로 충전 발열 점검 가이드에서 상세히 설명합니다.

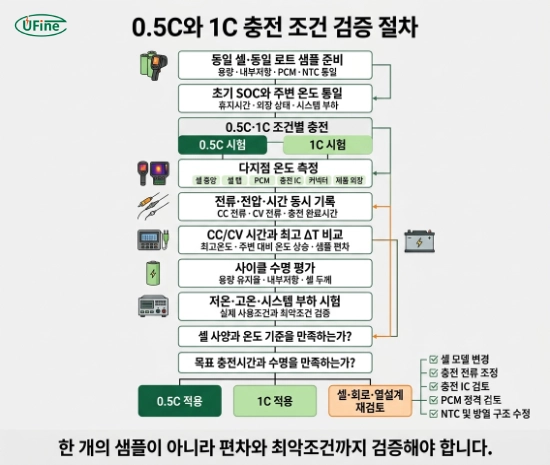

11. 0.5C와 1C 발열을 비교하는 엔지니어링 시험 방법

0.5C와 1C 중 어느 조건이 적합한지는 실제 셀과 완제품으로 검증해야 합니다.

12. 0.5C와 1C 충전 비교표

평가 항목	0.5C 충전	1C 충전
충전 전류	정격용량의 50%	정격용량과 동일
이론적 CC 시간	약 2시간	약 1시간
실제 완충 시간	CV 구간 때문에 더 길어짐	1시간보다 길며 절반까지 단축되지 않을 수 있음
순간 저항성 발열	상대적으로 낮음	동일 저항 가정 시 약 4배
충전 IC 부담	낮음	더 높음
PCM·배선 손실	낮음	I²R에 따라 증가
열설계 마진	확보하기 쉬움	더 정밀한 열설계 필요
저온 충전 부담	상대적으로 낮음	리튬 도금 위험 검토 필요
사이클 수명	일반적으로 관리하기 쉬움	셀과 조건에 따라 열화 증가 가능
적합한 제품	수명·온도 우선 제품	충전시간 우선 제품
적용 전제	셀 사양 확인	1C 지원 셀과 완제품 검증 필요

이 표는 일반적인 비교입니다. 실제 결과는 셀 설계, 온도, SOC와 제품 구조에 따라 달라집니다.

13. 제품 유형별 배터리 충전 전류 설정 전략

웨어러블 기기

웨어러블 제품은 배터리가 피부와 가깝고 내부 공간이 작습니다.

우선순위:

• 셀 및 외장 표면온도
• 작은 용량에서의 실제 C-rate
• 무선충전 코일 발열
• NTC 응답
• 충전시간보다 사용자 접촉온도

셀 사양이 허용하더라도 1C보다 낮은 전류가 제품 열설계에 적합할 수 있습니다.

의료기기

의료 및 헬스케어 장치는 충전속도보다 반복성, 온도 관리와 장기수명이 중요할 수 있습니다.

확인 항목:

• 충전 중 사용 여부
• 무인 충전 가능성
• 피부 접촉
• NTC fault 처리
• 충전 완료 검출
• 장기 사이클 성능

미용기기

모터, 히터, LED 또는 RF 기능이 충전 중 작동하면 시스템 열과 배터리 열이 중첩됩니다.

전원이 꺼진 상태와 작동 중인 상태를 각각 시험해야 합니다.

GPS 추적기와 IoT 기기

밀폐 외장, 차량 내부 고온환경과 통신 피크부하를 고려해야 합니다.

신호가 약한 환경에서는 통신 모듈 소비전력이 증가할 수 있으므로 충전 중 시스템 부하 조건을 포함해야 합니다.

AI 디바이스

AI 프로세서, 카메라, Wi-Fi와 스피커를 동시에 사용하는 제품은 외부전력이 대부분 시스템으로 공급될 수 있습니다.

배터리 충전 전류만 높이는 방식보다 power-path와 열원 배치를 함께 설계해야 합니다.

빠른 충전이 필요한 제품

1C 또는 그 이상의 충전이 필요하면 다음 조건이 필요합니다.

• 해당 충전율을 지원하는 셀
• 셀 제조사의 충전 프로파일
• 충분한 충전 IC 전력용량
• NTC 기반 온도 제어
• PCM과 배선의 충분한 정격
• 완제품 열시험
• 저온 충전 제한
• 사이클 수명 검증

14. 배터리 충전 전류가 양산에서 달라지는 이유

개발 샘플에서 1C 충전이 정상이어도 양산에서는 셀 온도와 충전 시간이 달라질 수 있습니다.

실제 셀 용량 편차

동일하게 1A를 적용해도:

• 1,000mAh 셀에서는 1C
• 900mAh 셀에서는 약 1.11C

가 됩니다. 따라서 용량 하한 샘플의 실제 C-rate가 더 높습니다.

내부저항 편차

내부저항이 높은 셀은 같은 전류에서 더 많은 열을 발생시키고 더 빨리 CV 구간에 진입할 수 있습니다.

PCM 부품 편차

MOSFET RDS(on), PCB 동박과 납땜상태에 따라 PCM 온도가 달라질 수 있습니다.

커넥터와 리드선 변경

양산 중 다음 항목이 변경되면 전압 강하와 발열이 증가할 수 있습니다.

• AWG
• 선 길이
• 커넥터 공급업체
• 단자 도금
• 압착 높이
• 납땜조건

제품 조립구조 변화

배터리 위에 폼, 테이프 또는 부품이 추가되면 방열이 나빠질 수 있습니다.

샘플 단계에서는 외장이 열려 있었지만 양산품은 밀폐되어 있다면 온도 결과가 달라집니다.

펌웨어 변경

충전 IC 설정, thermal threshold, power-path와 충전 중 시스템 기능이 변경되면 동일한 배터리도 다른 발열특성을 보입니다.

샘플 승인 후 양산에서 발생하는 셀, PCM과 공정 편차는 샘플과 양산 배터리의 충전 발열 차이에서 자세히 확인할 수 있습니다.

15. 배터리 제조사에 충전 전류 검토를 요청할 때 필요한 정보

정확한 충전 전류를 검토하려면 다음 정보를 제공해야 합니다.

배터리 요구사항

• 정격전압
• 목표용량
• 최대 크기
• 목표 충전시간
• 표준 충전 전류
• 희망 최대 충전 전류
• 사용온도
• 충전온도
• 목표 사이클 수명

제품 전력정보

• 평균 소비전류
• 최대 소비전류
• 순간 피크전류
• 충전 중 사용 여부
• 모터·히터·통신모듈 유무
• power-path 구조

충전 회로정보

• 충전 IC 모델
• 입력전압
• 입력 전류 제한
• CC 설정값
• CV 설정값
• 종료전류
• precharge 조건
• thermal regulation
• NTC 설정

배터리 팩정보

• PCM 필요 여부
• 연속 충전 전류
• MOSFET 사양
• NTC 사양
• 커넥터
• 와이어 규격
• 와이어 길이

제품 구조정보

• 배터리 위치
• 충전 IC와의 거리
• 인접 열원
• 밀폐 여부
• 외장 재질
• 셀 압착조건
• 방열경로

이 정보가 있어야 0.5C, 1C 또는 다른 충전율 중 어느 조건이 제품에 적합한지 판단할 수 있습니다.

16. 배터리 충전 전류 FAQs
