배터리 케이스는 용도에 맞는 종류를 고른 뒤, 배터리 완성품의 최대 치수와 사용 환경을 확인해야 합니다. 크기가 맞아도 고정 방식, 전기 연결, 온도 조건이 맞지 않으면 사용할 수 없습니다.
핵심 요점
- 보관용 케이스, 배터리 홀더, 팩 외장은 역할이 다릅니다.
- 외부 크기보다 실제 설치 공간을 확인해야 합니다.
- 재질 이름만으로 내열성이나 난연성을 판단하지 않습니다.
- 방수와 조립 상태는 최종 제품 구성으로 검증해야 합니다.
1. 배터리 케이스 종류: 보관함·홀더·팩 외장의 차이
‘배터리 케이스’는 하나의 제품을 뜻하지 않습니다. 보관, 전원 연결, 기계적 보호 중 어떤 기능이 필요한지 먼저 구분하세요.

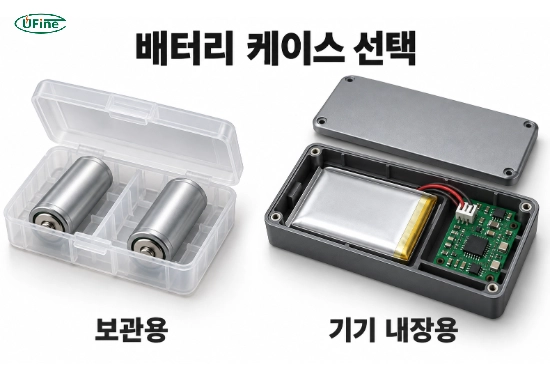

| 종류 | 주요 역할 | 사용 예 | 핵심 확인 사항 |
|---|---|---|---|
| 보관용 케이스 | 여분 배터리를 분리해 보관 | 원통형 전지, 카메라 배터리 보관함 | 단자 보호, 개별 칸, 잠금 구조 |
| 배터리 홀더 | 배터리를 고정하고 접점으로 전원 연결 | 교체형 전지 기기, 시제품 | 전지 규격, 극성, 접점 정격 |
| 배터리팩 외장 케이스 | 셀과 보호회로를 감싸 보호 | 탈착식 팩, 산업용 휴대기기 | 절연, 고정, 커넥터 위치 |
| 기기 내부 배터리 수납부 | 제품 안에 배터리 설치 공간 확보 | 센서, 트래커, 휴대용 계측기 | 부품 간섭, 배선, 조립 순서 |
보관용 케이스를 전원 연결용 홀더처럼 사용할 수는 없습니다. 상품명보다 접점 유무와 실제 구조를 확인해야 합니다.
또한 리튬폴리머 셀의 은색 파우치와 제품의 배터리 케이스는 다릅니다. 파우치는 셀 자체의 외장입니다. 공간을 확보하려고 벗기거나 잘라내면 안 됩니다.
이 글은 소형 충전식 제품에 쓰는 홀더, 팩 외장, 내부 수납부를 중심으로 설명합니다.
2. 배터리 케이스 선택: 교체형과 내장형의 확인 사항
케이스 구조를 정할 때는 사용자가 배터리를 직접 교체하는지부터 확인하세요.
교체형 배터리: 접점과 반복 사용을 확인하세요
교체형 구조는 배터리를 넣고 빼는 과정까지 고려해야 합니다.
- 반대 극성으로 넣기 어려운 구조인가?
- 움직임이나 진동에도 접점이 안정적으로 유지되는가?
- 뚜껑과 잠금장치가 반복 사용에 견디는가?
- 지정되지 않은 전지가 들어갈 가능성은 없는가?
18650이라는 표기만으로 홀더 호환성을 확정하지 마세요. 보호회로 유무와 단자 형태에 따라 전지의 전체 길이가 달라질 수 있습니다. 사용할 전지의 최대 치수와 홀더 허용 치수를 대조해야 합니다.
내장형 배터리: 고정과 조립 순서를 확인하세요
내장형은 제품 안에서 배터리가 움직이지 않도록 설계해야 합니다. 동시에 조립 중 전선이 당겨지거나 뚜껑에 끼이지 않아야 합니다.
얇은 트래커나 센서에서는 별도 하드 케이스 없이 내부 수납부를 사용할 수 있습니다. 다만 기기 외장과 고정 구조가 필요한 보호를 제공하는지 검토해야 합니다.
배터리를 넣은 뒤 커넥터를 연결할 수 있는지도 확인하세요. 완성된 배치뿐 아니라 실제 조립 순서가 성립해야 합니다.
3. 배터리 케이스 치수: 셀 크기보다 완성품과 내부 공간을 보세요

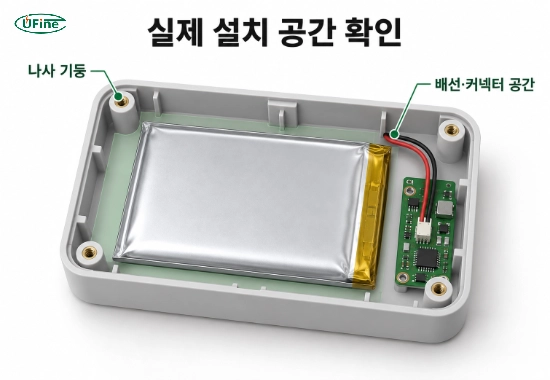

케이스의 외부 치수는 배터리를 넣을 수 있는 크기가 아닙니다. 벽 두께, 나사 기둥, 뚜껑 돌기 때문에 실제 공간이 줄어듭니다.
배터리도 셀 단독 치수와 보호회로·전선을 조립한 완성품 치수가 다를 수 있습니다.
| 확인 대상 | 기준 자료 | 놓치기 쉬운 부분 |
|---|---|---|
| 배터리 완성품 | 최대 치수가 표시된 승인 도면 | 보호회로, 절연재, 봉합부 |
| 케이스 내부 | 내부 도면과 단면도 | 나사 기둥, 보강 돌기, 뚜껑 안쪽 |
| 배선과 커넥터 | 체결 상태의 배치도 | 전선이 꺾이는 공간, 커넥터 삽입 공간 |
| 고정재 | 위치와 조립 후 두께 | 테이프와 완충재가 차지하는 공간 |
샘플 한 개가 들어간다고 양산품 모두가 맞는 것은 아닙니다. 배터리의 최대 치수와 케이스의 최소 확보 공간을 비교해야 합니다. 제조사가 요구하는 장착 여유도 반영하세요.
구체적인 검토 순서는 배터리 케이스 치수와 내부 여유 공간 확인 방법에서 확인할 수 있습니다.
4. 배터리 케이스 재질: 플라스틱과 금속의 선택 기준
재질은 외관과 무게만으로 정하지 않습니다. 절연, 온도, 충격 조건을 함께 확인해야 합니다.
| 재질 후보 | 선택 시 검토할 특성 | 추가 확인 사항 |
|---|---|---|
| ABS 계열 | 가공성과 외관 구현 | 해당 등급의 내열성, 충격 특성, 난연성 |
| PC·PC/ABS 계열 | 충격과 온도 조건에 맞는 등급 선택 | 실제 재료 등급, 성형 두께, 사용 환경 |
| 알루미늄 등 금속 | 강성 확보와 열 전달 경로 구성 | 전기 절연, 모서리 마감, 부식 |
‘PC 재질’이나 ‘난연 플라스틱’이라는 설명만으로 사양을 확정하면 안 됩니다. 정확한 재료 등급과 적용 두께에 대한 자료를 요청하세요.
UL 94는 플라스틱 시편의 연소 특성을 평가합니다. 해당 등급이 있어도 배터리팩 전체의 화재 안전이 검증되는 것은 아닙니다. 시험 범위는 UL Solutions의 플라스틱 연소 시험 안내에서 확인할 수 있습니다.
금속 케이스 역시 자동으로 좋은 방열 구조가 되지는 않습니다. 열이 외장으로 이동하는 경로를 설계하면서, 단자와 회로가 금속에 직접 닿지 않도록 해야 합니다.
5. 방수 배터리 케이스: 등급과 실제 조립 조건을 확인하세요
방수가 필요하다면 먼저 노출 조건을 정하세요. 빗물, 물 튀김, 침수는 서로 다른 조건입니다.
IP 등급은 외함의 먼지와 물 침투 보호 수준을 구분합니다. 모든 환경에서의 방수나 배터리 안전을 보장하는 표시는 아닙니다. 관련 기준은 IEC IP 등급 안내에서 확인할 수 있습니다.
다음 부위를 함께 검토해야 합니다.

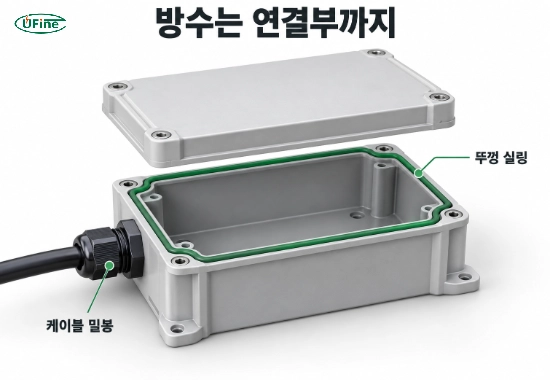

- 뚜껑과 본체 사이의 실링
- 전선 출구와 케이블 고정부
- 충전 포트와 커넥터
- 나사 체결부
- 반복 개폐 후 실링 상태
빈 케이스의 시험 결과를 최종 제품에 그대로 적용할 수 있는지 확인하세요. 구멍을 추가하거나 커넥터를 바꾸면 밀봉 조건도 달라질 수 있습니다.
한국 내 시험을 준비한다면 KTR의 방수·방진 등급평가 서비스를 참고해 제품 구성과 시험 조건을 상담할 수 있습니다.
6. 배터리 케이스와 전기 사양: 장착 가능성과 호환성은 다릅니다
배터리가 들어가도 전기 조건이 맞지 않으면 사용할 수 없습니다. 특히 홀더와 커넥터가 있는 구조는 다음 항목을 확인하세요.
| 항목 | 확인할 내용 |
|---|---|
| 전압 | 기기의 입력 전압 범위가 배터리의 사용 전압 범위와 맞는지 확인 |
| 전류 | 배터리, 접점, 전선이 연속 전류와 순간 최대 전류를 감당하는지 확인 |
| 극성 | 커넥터 모양뿐 아니라 핀별 극성이 일치하는지 확인 |
| 충전 | 충전회로가 해당 배터리의 충전 조건에 맞는지 확인 |
| 보호 기능 | 보호회로의 유무와 동작 조건 확인. 보호회로는 충전회로를 대신하지 않음 |
기존 케이스에서 사용시간을 늘리려면 용량뿐 아니라 방전 성능과 충전 조건도 검토해야 합니다. 설계 변경 전 기존 케이스에서 배터리 용량을 늘릴 수 있는 조건을 확인하세요.
7. 배터리 케이스 검증: 조립 샘플에서 확인할 항목
도면 검토 후에는 실제 배터리를 넣고 뚜껑을 닫은 상태에서 확인합니다. 아래 항목은 초기 점검 기준이며, 제품의 사용 환경에 맞는 시험을 추가해야 합니다.
| 점검 항목 | 확인 방법 | 재검토가 필요한 신호 |
|---|---|---|
| 뚜껑 조립 | 배터리를 압박하지 않고 정상 체결되는지 확인 | 나사를 조여 배터리를 눌러야 닫힘 |
| 셀 접촉 | 셀과 내부 부품의 접촉 위치 확인 | 나사 끝이나 좁은 돌기가 셀을 누름 |
| 배터리 고정 | 사용 중 이동 가능성 확인 | 셀이 움직이며 전선을 당김 |
| 배선 상태 | 뚜껑 체결 전후 위치 확인 | 피복이 눌리거나 날카로운 모서리에 닿음 |
| 온도 | 닫힌 상태에서 충전과 최대 부하 조건으로 측정 | 배터리나 부품의 허용 온도 초과 |
| 환경 내구성 | 용도에 맞는 충격·진동·방수 시험 실시 | 접점 이탈, 균열, 물 유입 |
합격 기준은 시험 전에 정하세요. “잘 들어간다”나 “뜨겁지 않다”만으로는 양산 품질을 판단하기 어렵습니다.
Ufine에 배터리 선정을 문의할 때는 케이스 내부 도면, 설치 방향, 전압, 연속·최대 전류, 목표 사용시간, 커넥터 요구사항을 함께 전달하세요. 이 자료가 있어야 설치 가능성과 전기 조건을 함께 검토할 수 있습니다.
배터리 케이스 FAQs
배터리 케이스와 배터리 홀더는 같은 제품인가요?
아닙니다. 보관용 케이스는 배터리를 보관하고 단자를 보호합니다. 홀더는 배터리를 고정하고 접점으로 전원을 연결합니다.
18650 배터리 케이스는 모든 18650 전지에 맞나요?
아닙니다. 보호회로와 단자 형태에 따라 전체 길이가 달라질 수 있습니다. 전지의 최대 치수와 케이스의 허용 치수를 확인해야 합니다.
리튬폴리머 배터리에 별도 하드 케이스가 필요한가요?
항상 필요한 것은 아닙니다. 기기 외장과 내부 수납부가 필요한 보호를 제공한다면 별도 케이스 없이 설계할 수 있습니다.
방수 배터리 케이스를 쓰면 제품도 방수가 되나요?
자동으로 보장되지 않습니다. 전선 출구, 충전 포트, 실링을 포함한 최종 제품 구성으로 목표 방수 조건을 검증해야 합니다.
배터리 케이스의 여유 공간은 몇 mm가 적당한가요?
공통으로 적용되는 고정값은 없습니다. 배터리 최대 치수, 케이스 편차, 고정재, 배선 공간과 제조사의 장착 조건을 기준으로 정합니다.
