배터리 케이스 치수, 셀 크기만 보고 정해도 될까?

배터리 케이스 치수는 배터리 완성품의 최대 치수와 케이스의 최소 설치 공간을 기준으로 정해야 합니다. 셀 크기 외에도 보호회로, 배선, 커넥터, 고정재와 사용 중 치수 변화를 반영해야 합니다.

핵심 요점

• 셀 치수와 보호회로를 조립한 완성품 치수는 다를 수 있습니다.
• 케이스 내부 공간은 뚜껑을 닫은 상태로 확인합니다.
• 커넥터는 체결 후 크기와 삽입 공간을 함께 검토합니다.
• 계산으로 남은 공간이 실제로 충분한지는 별도로 판단해야 합니다.
• 여유 치수는 배터리 사양과 장착 조건에 따라 달라집니다.

1. 배터리 케이스 치수 검토: 도면의 기준부터 맞추세요

이 글은 소형 리튬 배터리팩 외장과 기기 내부 수납부를 다룹니다. 용도 구분이 필요하다면 배터리 케이스 종류별 차이와 선택 기준부터 확인하세요.

치수 비교 전에는 배터리와 케이스 도면의 방향을 맞춰야 합니다. 공급업체마다 길이·폭·두께의 표기 순서가 다를 수 있습니다.

• 두께(T): 배터리의 넓은 면에 수직인 방향
• 폭(W)·길이(L): 승인 도면에 표시된 방향
• 전선 출구: 전선이 나오는 위치와 방향

모델명에 들어간 숫자만으로 케이스를 설계하지 마세요. 실제 사용할 조립 사양의 도면에서 치수선과 최대값을 확인해야 합니다.

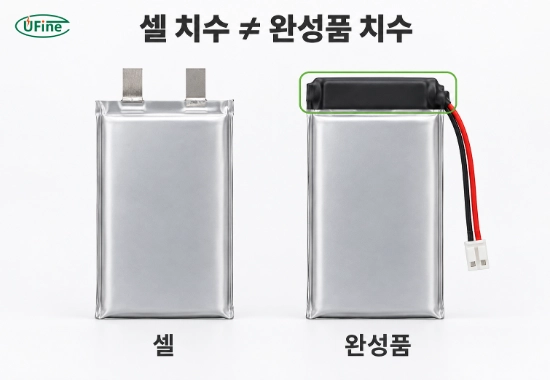

2. 셀 치수와 배터리 완성품 치수의 차이

셀에 보호회로와 절연재 등을 조립하면 외형이 달라질 수 있습니다. 같은 셀도 부품 배치에 따라 완성품의 길이나 두께가 달라집니다.

완성품 최대 치수에 포함된 부품은 다시 더하지 않습니다. 커넥터가 별도로 그려져 있다면 본체 치수에 포함되는지 확인하세요. ‘전체 길이’라는 명칭보다 치수선의 시작점과 끝점이 기준입니다.

3. 배터리 케이스 내부 치수: 실제 설치 위치에서 확인하세요

케이스 외부 치수에서 벽 두께만 빼면 실제 설치 공간을 놓칠 수 있습니다. 나사 기둥, 보강 돌기, 뚜껑 구조가 공간을 차지하기 때문입니다.

내부 폭은 높이에 따라 달라질 수 있습니다

안쪽 벽이 기울어져 있거나 모서리가 둥글면 입구와 바닥의 폭이 다릅니다. 입구만 측정해서는 배터리가 바닥까지 들어가는지 알 수 없습니다.

배터리를 놓을 위치의 평면도와 단면도를 함께 확인하세요.

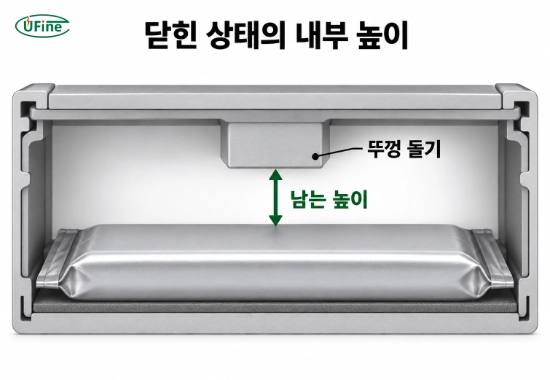

내부 높이는 뚜껑을 닫은 상태가 기준입니다

바닥부터 케이스 가장자리까지의 높이가 모두 배터리 공간은 아닙니다. 뚜껑 돌기나 PCB 부품이 아래로 내려올 수 있습니다.

배터리가 차지하는 영역 안에서 가장 낮게 확보되는 높이를 확인해야 합니다.

4. 배터리 케이스 여유 공간 계산: 최대 치수와 최소 공간을 비교하세요

초기 검토에서는 배터리가 가장 크고 케이스 공간이 가장 작은 조합을 사용합니다.

해당 단면의 남는 공간 = 케이스 최소 내부 치수 − 배터리 최대 치수 − 같은 방향으로 겹쳐 배치된 추가 부품의 점유 치수

두께·폭·길이 방향을 각각 검토하세요. 배터리 아래의 고정재는 높이 계산에 포함합니다. 옆에 놓인 커넥터는 해당 측면 공간에서 별도로 확인합니다.

두께 방향 계산 예시

다음 수치는 계산 방법을 설명하기 위한 가상의 값입니다. 특정 배터리의 권장 설계값이 아닙니다.

남는 높이 = 6.4 − 5.8 − 0.3 = 0.3mm

이는 계산상 남는 높이가 0.3mm라는 뜻입니다. 0.3mm면 충분하다는 뜻은 아닙니다. 사용 중 두께 변화와 제조사의 장착 조건을 만족하는지 추가로 확인해야 합니다.

폭 방향의 차이가 0.6mm라면 양쪽 틈의 합이 0.6mm입니다. 중앙에 고정하는 구조가 아니라면 한쪽에 0.3mm씩 남는다고 가정할 수 없습니다.

또한 최대 치수에 이미 반영된 제조 공차는 다시 더하지 않습니다. 부품 포함 범위와 공차 적용 범위를 구분해 중복 계산을 피하세요.

5. 파우치형 배터리 케이스 여유: 공차와 사용 중 변화를 구분하세요

제조 공차는 생산품 사이에 허용되는 치수 차이입니다. 사용 중 두께 변화는 충전 상태, 온도, 사용 이력 등에 따라 달라지는 별도 항목입니다.

배터리 공급업체에는 다음 세 가지를 확인하세요.

• 최대 두께의 기준 충전 상태와 측정 조건
• 사용 중 치수 변화가 최대값에 포함돼 있는지
• 별도로 필요한 여유 공간과 고정 조건

VARTA의 파우치형 배터리 장착 설계 지침도 셀을 누르는 돌출물을 피하고 사용 중 두께 변화를 고려하도록 안내합니다. 다만 해당 제품군의 수치를 다른 배터리에 그대로 적용해서는 안 됩니다.

완충재 역시 공간을 차지하며, 압축되면 셀에 힘을 전달합니다. 조립 후 두께와 압축 특성을 함께 검토해야 합니다.

설계 여유는 정상 사용 조건을 위한 것입니다. 비정상적으로 부푼 배터리를 계속 사용하기 위한 공간이 아닙니다.

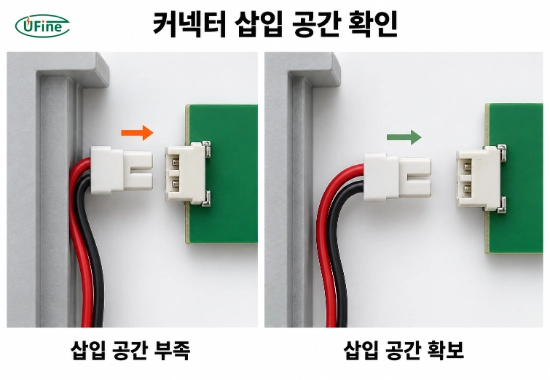

6. 배터리 배선·커넥터 공간: 체결 상태와 조립 경로를 확인하세요

최종 배치에 공간이 있어도 조립 경로가 막히면 설치할 수 없습니다. 배터리 삽입과 커넥터 연결 순서를 함께 검토하세요.

배터리 위로 전선을 지나가게 하면 높이를 차지합니다. 옆으로 옮기면 측면 공간이 필요합니다.

배터리 출구나 커넥터 바로 뒤에서 전선을 급하게 꺾지 마세요. 굽힘 조건은 사용하는 전선과 커넥터 사양을 따릅니다.

7. 배터리 케이스 치수 확정: 도면과 조립 샘플 검증

샘플 한 개가 들어가는지만으로 양산 적합성을 판단할 수 없습니다. 치수 편차를 검토하고 실제 조립 상태를 확인해야 합니다.

파우치형 배터리 두께는 측정하는 힘에 영향을 받을 수 있습니다. 측정 방법은 공급업체와 맞추세요. 캘리퍼스로 눌러 얻은 작은 값을 설계 기준으로 사용하면 안 됩니다.

샘플 승인 후 보호회로 위치, 외장재, 전선 출구를 바꿨다면 설치 검토도 다시 진행해야 합니다.

설치 가능한 공간을 확정했다면 같은 케이스 안에서 배터리 용량을 높이는 방법과 한계를 검토할 수 있습니다.

Ufine에 치수 검토를 요청할 때는 케이스 내부 도면, 설치 방향, 고정재, 커넥터 위치를 전달하세요. 전압, 연속·최대 전류, 목표 사용시간도 함께 제공하면 공간과 전기 조건을 동시에 평가할 수 있습니다.
