인버터란 무엇일까? 인버터 원리부터 컨버터 차이·배터리 연결까지 한 번에 이해하기

인버터(Inverter)는 배터리나 태양광 패널에서 공급되는 직류(DC)를 교류(AC)로 변환하는 전력변환장치입니다.

하지만 실제 배터리 시스템에서는 “DC를 AC로 바꾼다”는 정의만 알아서는 부족합니다. 배터리 전압, 인버터 효율, 입력전류, BMS 방전 한계, 순간출력, 배선 저항까지 함께 검토해야 안정적으로 사용할 수 있습니다.

이 글의 핵심

• 인버터는 DC 전력을 필요한 전압·주파수·파형의 AC 전력으로 변환합니다.
• 인버터와 컨버터는 변환하는 전력의 형태와 역할이 다릅니다.
• 같은 1000W 출력이라도 12V·24V·48V 시스템의 배터리 전류는 크게 달라집니다.
• 인버터 정격출력만 보고 배터리를 선택하면 BMS 차단이나 저전압 문제가 발생할 수 있습니다.
• 배터리와 인버터는 전압뿐 아니라 연속전류, 순간전류, 효율, 케이블까지 함께 설계해야 합니다.

1. 인버터란 무엇인가? 배터리 DC를 AC로 바꾸는 인버터 역할

인버터란 기본적으로 DC(Direct Current)를 AC(Alternating Current)로 변환하는 장치입니다.

배터리는 직류 전원을 공급합니다. 반면 가정용 전기기기와 많은 산업용 장비는 교류 전원을 사용합니다.

따라서 배터리로 AC 장비를 구동하려면 다음과 같은 전력 흐름이 만들어집니다.

배터리 DC → 인버터 → AC 전력 → 부하

예를 들어 12V 또는 24V 배터리로 220V AC 전자제품을 사용하려면 인버터가 배터리의 DC 전원을 부하가 사용할 수 있는 AC 전원으로 변환해야 합니다.

하지만 실제 인버터의 역할은 단순한 전압 변환보다 복잡합니다.

인버터는 제품에 따라 다음 요소를 제어할 수 있습니다.

• 출력 전압
• 출력 주파수
• 출력 파형
• 출력 전력
• 과전류·과온·저전압 등의 보호 기능

따라서 현대 인버터는 단순한 “DC-AC 변환기”라기보다 전력반도체와 제어회로를 이용해 필요한 AC 전력을 만들어내는 전력전자 시스템으로 이해하는 것이 더 정확합니다.

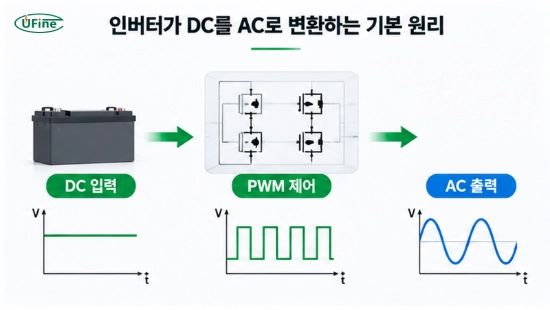

2. 인버터 원리: DC 전력이 AC 전력으로 변환되는 과정

인버터 원리를 이해하려면 먼저 DC와 AC의 차이를 알아야 합니다.

배터리에서 나오는 DC는 극성이 기본적으로 일정하지만 AC는 전압의 방향과 크기가 주기적으로 바뀝니다.

따라서 인버터는 DC 전압을 단순히 높이는 것이 아니라 전압 방향을 반복적으로 전환하고 원하는 AC 파형을 만들어야 합니다.

실제 회로 구조는 제품마다 다르지만 일반적인 동작 원리는 다음과 같이 이해할 수 있습니다.

1. 인버터가 DC 입력 전원을 받는다

인버터는 배터리, 태양광 패널 또는 DC Bus에서 직류 전력을 공급받습니다.

이 단계에서 중요한 것은 배터리의 명목전압이 아니라 실제 사용 전압 범위가 인버터의 DC 입력 범위와 일치하는지 확인하는 것입니다.

배터리 전압은 충전 상태와 부하에 따라 변하기 때문입니다.

2. 인버터의 전력반도체가 DC를 스위칭한다

인버터 내부에서는 MOSFET이나 IGBT 같은 전력반도체가 빠르게 ON/OFF를 반복합니다.

대표적인 H-Bridge 회로에서는 스위칭 순서를 제어해 부하에 걸리는 전압의 방향을 번갈아 바꿀 수 있습니다.

이 과정이 DC 전원을 AC 형태로 만드는 핵심입니다.

3. 인버터가 PWM으로 AC 파형을 만든다

현대 인버터에서는 PWM(Pulse Width Modulation, 펄스폭 변조)이 널리 사용됩니다.

전력반도체의 스위칭 시간을 정밀하게 조절하면 평균 출력전압을 제어할 수 있고, 이를 이용해 원하는 전압과 주파수의 AC 출력을 만들 수 있습니다.

4. 인버터가 출력 파형과 상태를 제어한다

순수 정현파 인버터에서는 필터 등을 이용해 스위칭 성분을 줄이고 보다 매끄러운 AC 출력을 만듭니다.

동시에 제어회로는 입력전압, 출력전류, 온도 등의 상태를 감시하며 과부하나 비정상적인 조건에서 출력을 제한하거나 차단할 수 있습니다.

즉, 인버터는 다음 과정을 수행합니다.

DC 입력 → 고속 스위칭 → PWM 제어 → 출력 파형 형성 → AC 출력

3. 인버터 DC·AC 차이: 배터리와 부하의 전력 흐름 이해하기

배터리 인버터 시스템에서는 DC 측과 AC 측을 구분해서 보는 것이 중요합니다.

배터리 시스템의 기본 구조는 다음과 같습니다.

Battery → DC → Inverter → AC → Load

여기서 중요한 점은 인버터도 에너지를 소비한다는 것입니다.

예를 들어 AC 부하에 1000W를 공급한다고 해서 배터리에서도 정확히 1000W만 빠져나가는 것은 아닙니다.

전력반도체, 자기부품, 제어회로와 배선에서 손실이 발생하기 때문에 일반적으로 다음 관계가 됩니다.

배터리 DC 입력전력 > AC 출력전력

이 차이가 배터리 사용시간을 계산할 때 반드시 인버터 효율을 고려해야 하는 이유입니다.

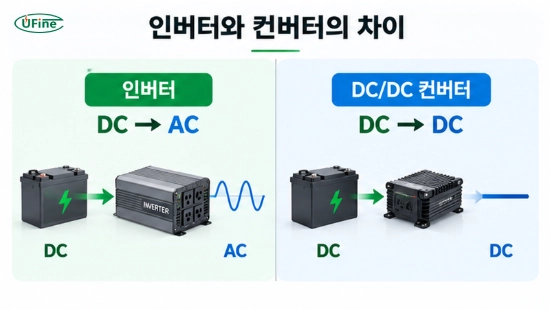

4. 인버터 컨버터 차이: DC→AC와 DC→DC는 어떻게 다를까?

인버터 컨버터 차이를 설명할 때 흔히 다음처럼 단순화합니다.

인버터 = DC → AC
컨버터 = AC → DC

입문 설명으로는 이해하기 쉽지만 기술적으로는 충분하지 않습니다.

Converter는 일반적으로 전압이나 전력의 형태를 변환하는 장치를 넓게 표현하는 개념입니다.

전력전자에서는 다음과 같은 변환 구조가 사용됩니다.

예를 들어 48V 배터리에서 12V DC 장치를 구동한다면 인버터가 아니라 DC/DC 컨버터가 사용됩니다.

48V Battery → DC/DC Converter → 12V DC Load

반면 48V 배터리로 AC 장비를 구동하면 인버터가 필요합니다.

48V Battery → Inverter → AC Load

충전기도 단순한 AC/DC 컨버터와 완전히 같은 개념은 아닙니다.

리튬이온 배터리 충전기는 AC를 DC로 변환하는 기능뿐 아니라 배터리에 맞는 충전 전압과 전류를 제어해야 합니다.

따라서 인버터, 컨버터, 충전기를 구분할 때는 장치 이름보다 입력 전력이 무엇이고 출력 전력이 무엇인지 확인하는 것이 가장 정확합니다.

세 장치의 역할과 전력 흐름을 더 자세히 비교하려면 인버터와 컨버터의 전력 변환 방식 차이를 함께 참고할 수 있습니다.

5. 배터리 인버터 연결: 정격전압보다 실제 전압 범위가 중요한 이유

배터리와 인버터를 연결할 때 가장 먼저 보는 값은 보통 12V, 24V, 48V 같은 정격전압입니다.

하지만 다음처럼 판단해서는 안 됩니다.

12V 배터리 + 12V 인버터 = 무조건 호환

배터리 전압은 고정된 값이 아닙니다.

충전 상태, 배터리 화학계, 직렬 셀 수, 부하 전류와 온도에 따라 실제 단자전압이 계속 변합니다.

따라서 확인해야 하는 것은 다음 관계입니다.

배터리 최대 충전 전압 < 인버터 최대 입력 전압

그리고

배터리 최소 사용 전압 > 인버터 저전압 차단 조건

실제로는 배터리 전압 범위와 인버터 입력 범위가 충분히 겹쳐야 합니다.

예를 들어 인버터의 Low Voltage Cutoff가 배터리에 비해 지나치게 높으면 배터리에 사용할 수 있는 에너지가 남아 있어도 인버터가 먼저 출력을 차단할 수 있습니다.

반대로 배터리의 완전 충전 전압이 인버터의 최대 DC 입력전압을 초과한다면 입력 과전압 문제가 발생할 수 있습니다.

따라서 배터리와 인버터의 호환성을 확인할 때는 명목전압 하나가 아니라 최대·최소 전압을 포함한 전체 동작 범위를 비교해야 합니다.

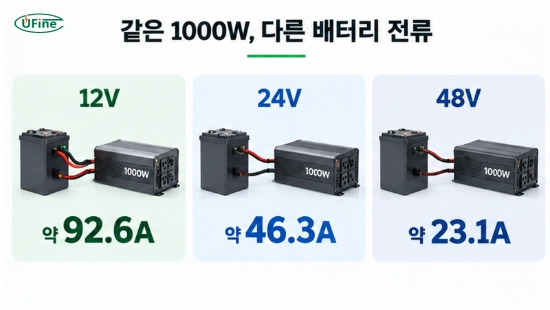

6. 인버터 전류 계산: 12V·24V·48V에서 같은 출력이 다른 이유

인버터 시스템에서 배터리 전압이 중요한 가장 큰 이유 중 하나는 입력전류입니다.

기본적인 전력 관계는 다음과 같습니다.

P = V × I

따라서 이상적인 조건에서는:

I = P ÷ V

하지만 실제 인버터에는 변환 손실이 있으므로 효율을 포함해야 합니다.

배터리 입력전류 ≈ AC 출력전력 ÷ 배터리 전압 ÷ 인버터 효율

예를 들어 1000W 부하를 효율 90%인 인버터로 구동한다고 가정해 보겠습니다.

실제 전류는 배터리의 순간 단자전압과 인버터 효율에 따라 달라집니다.

하지만 이 계산만으로도 중요한 관계를 확인할 수 있습니다.

같은 출력을 사용할 때 시스템 전압이 높아지면 배터리 측 전류는 감소합니다.

전류가 감소하면 일반적으로 케이블 전압강하와 I²R 손실을 관리하기가 더 쉬워집니다.

그래서 고출력 배터리 시스템에서는 12V 대신 24V 또는 48V 시스템이 검토되는 경우가 많습니다.

다만 높은 전압이 항상 더 좋은 것은 아닙니다. 직렬 셀 수, BMS 구조, 절연 요구사항, 부품 전압 정격 등이 함께 바뀌기 때문입니다.

보다 구체적인 계산과 시스템 선택 기준은 12V·24V·48V 인버터의 전류 차이와 선택 기준에서 확인할 수 있습니다.

7. 인버터 용량과 배터리 용량: W·Wh·Ah는 어떻게 다를까?

인버터 용량과 배터리 용량은 서로 다른 개념입니다.

특히 W와 Ah를 직접 비교해서는 안 됩니다.

W(Watt)는 특정 순간의 전력을 나타냅니다.

Wh(Watt-hour)는 저장되거나 소비되는 에너지량을 나타냅니다.

Ah(Ampere-hour)는 배터리가 공급할 수 있는 전하량을 나타냅니다.

배터리의 명목 에너지는 대략 다음과 같이 계산할 수 있습니다.

Battery Energy(Wh) ≈ Nominal Voltage(V) × Capacity(Ah)

예를 들어 12V, 100Ah를 단순 계산하면:

12V × 100Ah = 1200Wh

입니다.

하지만 1000W 인버터를 사용한다고 해서 이 배터리가 정확히 1.2시간 작동하는 것은 아닙니다.

인버터 효율, 실제 사용 가능한 배터리 에너지, BMS 차단 조건, 부하 변화, 온도와 배선 손실을 함께 고려해야 합니다.

또 하나 중요한 점은 배터리 용량이 충분해도 출력 능력이 부족할 수 있다는 것입니다.

예를 들어 100Ah 배터리가 충분한 에너지를 저장하고 있어도 셀과 BMS가 150A 방전을 지원하지 못한다면 고출력 인버터를 안정적으로 구동할 수 없습니다.

따라서 배터리를 선택할 때는 다음 두 조건을 별도로 봐야 합니다.

에너지 요구량 → Wh

출력 요구량 → W와 A

8. 인버터 효율과 배터리 사용시간: 계산값보다 짧아지는 이유

인버터 효율은 배터리 사용시간을 결정하는 중요한 변수입니다.

효율은 일반적으로 다음과 같이 계산합니다.

인버터 효율(η) = AC 출력전력 ÷ DC 입력전력 × 100%

예를 들어 인버터의 실제 효율이 90%이고 AC 부하에 900W를 공급해야 한다면 단순 계산상 DC 측에서는 약 1000W가 필요합니다.

손실은 다음과 같은 부분에서 발생합니다.

• MOSFET 또는 IGBT의 도통·스위칭 손실
• 변압기와 인덕터 등의 자기 손실
• 제어회로 소비전력
• 필터 손실
• 내부 배선과 접속부 저항

또한 인버터 효율은 항상 일정하지 않습니다.

정격출력 근처에서 높은 효율을 보이는 제품도 낮은 부하에서는 제어회로와 대기전력이 차지하는 비율이 커져 전체 효율이 낮아질 수 있습니다.

따라서 실제 사용시간을 계산할 때는 제조사가 표시한 “최대 효율”만 사용하는 것보다 실제 부하율에서의 효율 데이터를 확인하는 것이 더 정확합니다.

한국에너지공단의 고효율 인증 인버터 정보에서도 인버터의 용량과 효율을 각각 별도의 성능 항목으로 관리하고 있습니다. 실제 인증 목록에는 제품별 효율 수치가 구분되어 있습니다.

배터리 사용시간은 단순화하면 다음과 같이 계산할 수 있습니다.

예상 사용시간(h) ≈ 사용 가능한 배터리 에너지(Wh) × 인버터 효율 ÷ 실제 AC 부하(W)

예를 들어 실제 사용할 수 있는 에너지가 1000Wh이고 시스템 효율을 90%로 가정하면 500W 부하의 단순 계산값은:

1000Wh × 0.90 ÷ 500W = 약 1.8시간

입니다.

실제 시스템에서는 부하 변화와 배터리 전압강하 등을 고려해 추가적인 설계 여유를 두는 것이 좋습니다.

9. 인버터 BMS 관계: 연속전류·순간출력·서지전류를 확인해야 하는 이유

리튬 배터리로 인버터를 구동할 때는 BMS의 방전전류 한계를 반드시 확인해야 합니다.

예를 들어 12V 배터리에서 2000W AC 출력을 만들고 인버터 효율을 90%로 가정하면:

2000W ÷ 12V ÷ 0.90 ≈ 185A

의 입력전류가 필요합니다.

배터리 전압이 더 떨어지면 필요한 전류는 더 증가합니다.

만약 BMS의 연속 방전전류가 100A라면 배터리 에너지가 충분히 남아 있어도 BMS 과전류 보호가 동작할 수 있습니다.

여기서 반드시 구분해야 하는 것이 연속전류와 순간전류입니다.

연속전류는 정상 운전 중 지속적으로 공급해야 하는 전류입니다.

순간전류는 모터, 펌프, 압축기 등이 시작되는 짧은 순간에 필요한 높은 전류입니다.

예를 들어 인버터 사양이 다음과 같다고 가정해 보겠습니다.

Continuous Output: 2000W
Surge Output: 4000W

이 경우 인버터만 4000W의 순간출력을 지원한다고 시스템이 실제로 4000W를 공급할 수 있는 것은 아닙니다.

배터리 셀, BMS, 버스바, 케이블, 커넥터와 퓨즈도 해당 순간전류를 견뎌야 합니다.

따라서 실제 시스템의 최대출력은 다음 요소 중 가장 낮은 한계값을 가진 구성요소에 의해 결정됩니다.

10. 인버터 저전압 차단: 배터리가 남아 있어도 인버터가 꺼지는 이유

배터리 잔량이 남아 있는데 인버터가 저전압 경고를 표시하며 꺼지는 경우가 있습니다.

이 현상은 배터리의 무부하 전압만 확인해서는 원인을 찾기 어렵습니다.

부하 전류가 증가하면 배터리 내부저항과 배선 저항 때문에 전압강하가 발생합니다.

기본적인 관계는 다음과 같습니다.

ΔV = I × R

예를 들어 배터리, 단자와 케이블을 포함한 전체 저항이 0.01Ω이고 100A의 전류가 흐른다면:

0.01Ω × 100A = 1V

의 전압강하가 발생할 수 있습니다.

배터리가 무부하에서는 정상 전압을 보여도 인버터가 큰 부하를 연결하는 순간 입력전압이 크게 떨어질 수 있습니다.

이 전압이 인버터의 Low Voltage Cutoff 아래로 내려가면 인버터는 출력을 차단합니다.

이러한 현상은 다음 조건에서 더 뚜렷해질 수 있습니다.

• SOC가 낮은 배터리
• 내부저항이 증가한 노후 배터리
• 저온 환경
• 너무 길거나 얇은 케이블
• 접촉저항이 큰 커넥터
• 높은 순간 부하

따라서 저전압 문제를 진단할 때는 무부하 배터리 전압보다 실제 부하 상태의 배터리 단자전압과 인버터 입력전압을 측정하는 것이 중요합니다.

두 지점의 전압 차이가 크다면 배터리뿐 아니라 케이블과 접속부도 함께 점검해야 합니다.

11. 순수 정현파 인버터와 수정 정현파 인버터 차이

배터리용 인버터는 출력 파형에 따라 순수 정현파(Pure Sine Wave)와 수정 정현파(Modified Sine Wave) 방식으로 구분되는 경우가 많습니다.

순수 정현파 인버터는 일반적인 전력망과 유사한 매끄러운 정현파 출력을 만드는 것을 목표로 합니다.

수정 정현파 인버터는 보다 단순한 계단 형태의 파형을 사용합니다.

저항성 부하처럼 단순한 장비에서는 수정 정현파가 작동할 수 있지만, 일부 모터, 변압기, 오디오 장비나 정밀 전자제품은 전원 파형에 민감할 수 있습니다.

따라서 “순수 정현파가 항상 필요하다” 또는 “수정 정현파면 충분하다”고 일괄적으로 판단하기보다 실제 연결할 부하의 입력전원 요구사항을 먼저 확인하는 것이 좋습니다.

12. 인버터 종류: 배터리용·태양광·ESS·모터용 인버터 차이

인버터라는 이름은 여러 산업에서 사용되지만 사용 목적에 따라 구조와 제어 방식이 다릅니다.

배터리용 인버터

배터리 DC를 AC 전력으로 변환합니다.

차량용 전원, 캠핑 전원, 이동식 전원장치, 비상전원 시스템 등에 사용됩니다.

배터리용 인버터에서는 DC 입력범위, 입력전류, 저전압 차단, 순간출력과 대기전력이 중요합니다.

태양광 인버터

태양광 패널의 DC 출력을 AC로 변환합니다.

계통연계형 제품은 단순히 AC 전력을 생성하는 것뿐 아니라 전력망 조건에 맞춰 출력해야 합니다.

국가기술표준원의 KS C 8565 태양광 발전용 인버터 기준은 계통연계형 및 독립형 태양광 발전용 인버터의 시험방법과 평가기준을 규정하고 있습니다.

따라서 태양광 인버터와 일반적인 차량용 배터리 인버터를 같은 기준만으로 비교해서는 안 됩니다.

ESS 인버터·PCS

ESS는 배터리를 충전하고 방전해야 하므로 양방향 전력변환이 필요한 경우가 많습니다.

이러한 시스템에서는 PCS(Power Conversion System)라는 표현이 널리 사용됩니다.

충전 시에는 AC에서 DC 방향으로, 방전 시에는 DC에서 AC 방향으로 전력을 변환할 수 있습니다.

모터용 인버터

모터용 인버터는 출력 주파수와 전압을 제어해 모터의 속도와 토크를 조절하는 것이 핵심 목적입니다.

산업용 제품에서는:

AC 입력 → 정류 → DC Link → 인버터 → 가변 주파수 AC → Motor

와 같은 구조가 사용될 수 있습니다.

따라서 에어컨이나 산업용 모터에서 말하는 “인버터”와 배터리에 직접 연결하는 독립형 인버터는 같은 단어를 사용하지만 시스템 목적이 다릅니다.

13. 인버터 배터리 시스템 설계: 확인해야 할 핵심 사양

배터리와 인버터를 함께 설계할 때는 인버터의 W 숫자만 확인해서는 안 됩니다.

먼저 다음 다섯 가지 요구조건을 분리해서 봐야 합니다.

에너지 요구량 → Wh

연속 출력 → W

순간 출력 → Peak W

배터리 방전전류 → A

시스템 전압 → V

그다음 실제 부품 사양을 비교합니다.

커스텀 리튬 배터리를 개발할 때 배터리 제조사에 단순히 “2000W 인버터를 사용한다”고 전달하는 것보다 다음 데이터를 함께 제공하는 것이 좋습니다.

• 인버터 DC 입력 전압 범위
• 연속 AC 출력
• Peak 출력과 지속시간
• 최대 DC 입력전류
• 실제 부하의 평균 소비전력
• 최대 또는 기동 소비전력
• 목표 사용시간
• 충전 방식
• 작동 온도

이 정보를 기반으로 셀의 직렬·병렬 구성, 셀 방전성능, BMS 정격과 배선 사양을 보다 정확하게 설계할 수 있습니다.

14. 인버터 케이블·퓨즈 설계: 고전류 배터리 연결에서 중요한 이유

저전압·고출력 인버터에서는 케이블이 단순한 연결 부품이 아닙니다.

케이블 손실은 다음 관계를 따릅니다.

P_loss = I² × R

즉, 저항이 동일한 상태에서 전류가 2배가 되면 손실은 4배가 됩니다.

이 때문에 특히 12V 고출력 인버터 시스템에서는 케이블 단면적과 길이가 매우 중요합니다.

케이블이 지나치게 얇거나 길면 다음 문제가 발생할 수 있습니다.

• 케이블 발열
• 전압강하
• 인버터 저전압 차단
• 커넥터 온도 상승
• 실제 출력 제한

배터리와 인버터 사이의 케이블을 선정할 때는 최대전류뿐 아니라 배선 길이와 허용 전압강하, 주변온도, 커넥터 정격까지 함께 고려해야 합니다.

인버터 퓨즈와 보호장치

리튬 배터리는 내부저항이 낮아 단락 시 매우 큰 전류를 공급할 수 있습니다.

따라서 BMS가 있다고 해서 전체 시스템 보호를 BMS 하나에만 의존하는 것은 적절하지 않습니다.

설계 조건에 맞는 퓨즈 또는 차단장치를 함께 사용해 배터리 외부 배선도 보호해야 합니다.

또한 고출력 인버터 내부에는 큰 DC Link 커패시터가 사용될 수 있습니다.

인버터를 처음 연결하면 이 커패시터가 충전되면서 순간적인 돌입전류(Inrush Current)가 발생할 수 있습니다.

이 전류가 크면:

• 커넥터 스파크
• 접점 손상
• BMS 과전류 보호
• 퓨즈 동작

등이 발생할 수 있습니다.

고출력 시스템에서는 제조사가 Pre-charge 회로나 별도의 연결 절차를 요구하는지도 확인해야 합니다.

고전압 배터리나 산업용 인버터 시스템은 감전과 화재 위험이 있으므로 제조사 지침과 관련 안전기준을 따라 설계·설치해야 합니다.
