3.7V 배터리는 왜 4.2V까지 충전될까?

리튬 이온 배터리에 표시된 3.7V와 실제 완충 시 측정되는 4.2V, 왜 다를까요? 두 값은 서로 다른 의미를 가진 전압이기 때문입니다.

빠른 답변: 정격전압은 배터리의 대표적인 작동 전압을 나타내며, 완충전압은 충전 시 도달하도록 규정된 전압입니다. 일반적인 3.7V 리튬 이온 배터리 셀은 4.2V를 충전 종료 전압으로 사용하는 경우가 많지만, 모든 리튬 배터리에 동일하게 적용되는 것은 아닙니다.

핵심 요약

• 정격전압: 배터리의 대표적인 전압으로, 제품 설계와 배터리 선택에 활용됩니다.
• 완충전압: 배터리를 충전할 때 도달하도록 정해진 전압으로, 셀 사양에 따라 달라집니다.
• 전압 변화: 충전 상태, 부하, 온도 및 배터리 상태에 따라 실제 측정 전압이 달라질 수 있습니다.
• 직렬 연결: 셀을 직렬로 연결하면 배터리 팩의 정격전압과 완충전압이 높아집니다.
• 안전한 충전: 충전기와 보호 회로는 반드시 해당 배터리의 충전 사양에 맞춰야 합니다.

1. 리튬 이온 배터리의 정격전압이란?

정격전압은 배터리의 대표적인 작동 전압을 나타내는 값입니다. 제품에 배터리를 적용할 때 전원 시스템을 설계하거나 필요한 배터리 사양을 검토하는 기준으로 활용됩니다.

일반적인 리튬 이온 배터리와 리튬 폴리머 배터리에서는 3.6V 또는 3.7V가 정격전압으로 표시되는 경우가 많습니다. 다만 실제 값은 셀의 화학 조성과 제조업체의 사양에 따라 달라질 수 있습니다.

여기서 기억해야 할 점은 정격전압이 배터리의 실제 전압을 항상 일정하게 유지한다는 의미는 아니라는 것입니다. 배터리는 충전 상태에 따라 전압이 변하며, 방전이 진행되면 일반적으로 전압이 낮아집니다.

2. 리튬 이온 배터리의 완충전압이란?

완충전압은 배터리가 충전 과정에서 도달하도록 규정된 충전 종료 전압을 의미합니다. 기술 자료에서는 충전 종료 전압 또는 충전 상한 전압으로 표현하기도 합니다.

예를 들어 정격전압이 3.7V인 일반적인 리튬 이온 셀은 4.2V를 충전 종료 전압으로 사용하는 경우가 많습니다. 따라서 배터리에 3.7V라고 표시되어 있더라도 완충 시 측정되는 전압은 약 4.2V일 수 있습니다.

하지만 4.2V가 모든 리튬 이온 배터리의 공통 기준은 아닙니다. 일부 셀은 다른 충전 종료 전압을 사용하므로 반드시 해당 모델의 사양서를 확인해야 합니다.

충전기는 배터리에 맞는 충전 전압과 충전 방식을 사용해야 합니다. 정격전압만 보고 충전기 출력을 선택하면 안 됩니다.

다양한 충전식 배터리의 특징과 차이점을 알아보려면 충전식 배터리 종류 가이드를 참고하세요.

3. 정격전압과 완충전압의 차이

두 전압의 가장 큰 차이는 사용 목적입니다. 정격전압은 배터리의 대표적인 작동 전압을 나타내지만, 완충전압은 충전 과정에서 도달하도록 규정된 전압입니다.

위 표는 3.7V 정격전압과 4.2V 충전 종료 전압을 사용하는 일반적인 단일 셀의 예시입니다. 실제 배터리를 사용할 때는 제품 사양에 표시된 값을 우선해야 합니다.

4. 충전 및 방전 과정에서 배터리 전압은 어떻게 변할까요?

리튬 이온 배터리 전압은 충전 상태에 따라 달라집니다. 충전 중에는 일반적으로 전압이 상승하고, 방전 중에는 전압이 낮아집니다. 다만 변화가 항상 일정한 속도로 진행되는 것은 아닙니다.

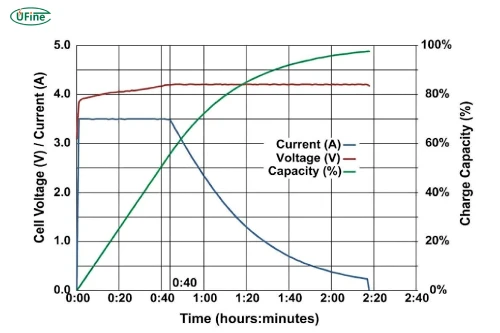

리튬 이온 배터리는 일반적으로 정전류(CC)와 정전압(CV) 방식을 활용해 충전합니다. 정전류 단계에서는 설정된 전류로 충전하면서 전압이 상승하고, 정전압 단계에서는 설정된 전압을 유지하면서 충전 전류가 점차 감소합니다. 충전 종료 조건은 해당 셀의 사양에 따라 결정됩니다.

또한 기기가 순간적으로 큰 전류를 사용하면 배터리 내부 저항의 영향으로 단자 전압이 일시적으로 낮아질 수 있습니다. 부하가 제거된 뒤에는 전압이 일부 회복되기도 합니다.

따라서 한 번 측정한 전압만으로 배터리의 잔량이나 건강 상태를 정확하게 판단하기는 어렵습니다.

배터리의 충전 및 방전 과정에 따른 전압 변화를 이해하려면 리튬 배터리 충·방전 곡선을 읽는 방법을 확인해 보세요.

5. 직렬 및 병렬 연결에 따른 배터리 전압 계산

여러 셀을 연결해 배터리 팩을 구성할 때는 직렬과 병렬 연결의 차이를 이해해야 합니다.

직렬 연결에서는 각 셀의 전압이 더해집니다. 반면 병렬 연결에서는 일반적으로 전압이 더해지지 않으며, 전체 용량과 전류 공급 능력은 셀의 구성 및 설계 조건에 따라 달라집니다.

다음은 셀당 정격전압 3.7V, 충전 종료 전압 4.2V를 가정한 직렬 연결 예시입니다.

예를 들어 3S 배터리 팩은 정격전압이 11.1V이고, 각 셀의 충전 종료 전압이 4.2V라면 완충 시 팩 전압은 12.6V가 됩니다.

다만 실제 배터리 팩은 셀 사양, 보호 회로 및 배터리 관리 시스템(BMS)의 설계에 맞춰 충전해야 합니다.

6. 멀티미터로 배터리 전압을 측정하는 방법

배터리 전압을 직접 확인하려면 디지털 멀티미터를 사용할 수 있습니다.

1. 배터리의 정격전압과 허용 전압 범위를 확인합니다.
2. 멀티미터를 적절한 직류 전압 측정 모드로 설정합니다.
3. 측정기의 극성을 확인하고 배터리 양극과 음극에 연결합니다.
4. 측정값과 함께 충전 상태, 온도 및 부하 여부를 기록합니다.
5. 결과를 해당 배터리의 사양서와 비교합니다.

측정값이 4.2V에 가깝다면 해당 전압을 충전 종료 기준으로 사용하는 셀은 완충 상태일 가능성이 있습니다. 그러나 측정 조건과 충전 방식에 따라 결과가 달라질 수 있으므로 전압 하나만으로 완충 여부를 단정해서는 안 됩니다.

또한 멀티미터를 전류 측정 모드로 설정한 채 배터리 양극과 음극에 직접 연결하면 단락이 발생할 수 있으므로 주의해야 합니다.

7. 배터리 종류에 따라 정격전압과 완충전압은 달라질까요?

네. 리튬 배터리는 화학 조성과 셀 설계에 따라 정격전압과 충전 종료 전압이 다를 수 있습니다.

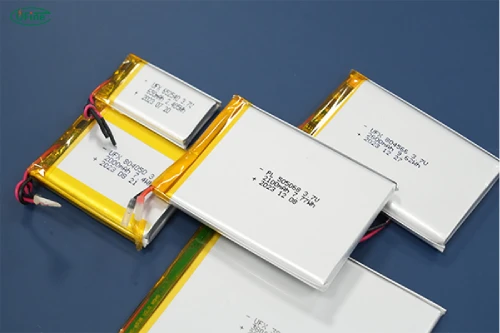

일반적인 리튬 이온 및 리튬 폴리머 셀 중에는 3.6V 또는 3.7V를 정격전압으로 사용하고 4.2V를 충전 종료 전압으로 사용하는 제품이 많습니다. 반면 리튬인산철(LiFePO₄) 배터리는 일반적으로 약 3.2V의 정격전압을 사용하며, 충전 종료 전압도 다른 기준을 적용합니다.

리튬 폴리머라는 명칭만으로 전압 사양이 결정되는 것은 아닙니다. 셀의 화학 조성과 제조업체의 기술 사양을 함께 확인해야 합니다.

8. 제품에 맞는 배터리 전압과 충전기를 선택하는 방법

배터리를 선택할 때는 정격전압뿐 아니라 기기가 허용하는 입력 전압 범위와 배터리의 충전 및 방전 조건을 함께 확인해야 합니다.

예를 들어 3.7V 정격전압의 배터리를 사용하는 제품이라면 완충 시 약 4.2V가 공급될 수 있다는 점을 고려해 전원 회로를 설계해야 합니다. 충전기 역시 해당 셀의 충전 종료 전압, 충전 전류 및 충전 방식에 맞아야 합니다.

제품 개발 단계에서는 다음 항목을 확인하는 것이 좋습니다.

• 기기가 요구하는 작동 전압 범위
• 배터리의 정격전압과 충전 종료 전압
• 필요한 용량과 방전 전류
• 충전기 및 보호 회로의 호환성
• 설치 공간과 사용 환경

배터리 사양이 확정되지 않았다면 제조업체에 제품의 전력 요구사항과 설치 공간을 전달해 적합한 사양을 검토할 수 있습니다.

9. 자주 묻는 질문 (FAQ)

1. 배터리 충전 전압이 규정값보다 높으면 어떻게 되나요?

배터리의 충전 전압이 제조업체가 정한 상한값을 초과하면 발열, 수명 저하 및 안전 문제로 이어질 수 있습니다. 보호 회로가 있더라도 잘못된 충전기를 사용하지 말고, 반드시 해당 배터리의 충전 사양을 따라야 합니다.

2. 리튬 이온 배터리를 장기간 보관할 때는 몇 V가 적절한가요?

장기 보관에 적합한 전압과 충전 상태는 배터리 종류와 제조업체의 권장 조건에 따라 달라집니다. 일반적으로 완충 상태로 장기간 보관하는 것은 피하는 편이 좋으며, 제품 사양서에 명시된 보관 충전 상태와 온도를 확인해야 합니다.

3. 주변 온도가 낮으면 배터리 전압도 달라지나요?

네. 온도가 낮아지면 배터리 내부 저항이 증가하고 부하가 걸렸을 때 단자 전압이 더 크게 떨어질 수 있습니다. 저온 환경에서는 충전 가능 여부와 허용 전류도 달라질 수 있으므로 제조업체의 온도 범위를 확인해야 합니다.

4. 배터리를 오래 사용하면 전압 특성도 변하나요?

배터리가 노화되면 내부 저항이 증가하거나 사용 가능한 용량이 감소할 수 있습니다. 이로 인해 부하가 걸렸을 때 전압 강하가 커질 수 있습니다. 다만 전압 측정값 하나만으로 배터리의 노화 정도를 정확하게 판단하기는 어렵습니다.

5. 직렬 연결된 배터리 셀은 모두 같은 전압을 유지해야 하나요?

직렬 연결된 셀은 충전과 방전 과정에서 셀별 전압 차이가 발생할 수 있습니다. 셀 간 전압 불균형이 커지면 일부 셀이 먼저 충전 상한 또는 방전 하한에 도달할 수 있으므로, 적절한 배터리 관리 시스템(BMS)과 셀 밸런싱 설계를 고려해야 합니다.
