리튬 배터리의 충전 시간을 계산하는 방법

리튬 배터리 충전 시간은 배터리 용량(Ah)을 실제 충전 전류(A)로 나누면 대략적으로 계산할 수 있습니다. 예를 들어, 2,000mAh 배터리를 1A로 충전하면 이론적인 충전 시간은 약 2시간입니다. 다만 실제로는 충전 후반부의 전류 감소, 충전 효율, 온도 및 충전 회로의 제한 때문에 더 오래 걸릴 수 있습니다.

핵심 요약

• 기본 공식: 충전 시간(h) ≈ 배터리 용량(Ah) ÷ 충전 전류(A)
• 잔량 고려: 현재 배터리 잔량과 목표 충전량을 함께 계산해야 합니다.
• 실제 충전 시간: CC-CV 충전 방식과 충전 손실 때문에 이론값과 차이가 날 수 있습니다.
• 충전 전류: 충전기의 최대 출력 전류가 아니라 배터리에 실제로 공급되는 전류를 기준으로 계산해야 합니다.
• 안전한 충전: 배터리 제조사가 지정한 충전 전압, 전류 및 온도 범위를 지켜야 합니다.

1. 리튬 배터리 충전 시간에 영향을 미치는 요소

리튬 배터리 충전 시간은 단순히 용량만으로 결정되지 않습니다. 같은 용량의 배터리라도 충전기와 사용 환경에 따라 충전 시간이 달라질 수 있습니다.

주요 요소는 다음과 같습니다.

• 배터리 용량: 용량이 클수록 일반적으로 충전에 더 많은 시간이 필요합니다.
• 충전 전류: 배터리가 허용하는 범위에서 충전 전류가 높으면 충전 시간을 줄일 수 있습니다.
• 현재 잔량: 20%에서 80%까지 충전하는 경우와 0%에서 100%까지 충전하는 경우는 필요한 시간이 다릅니다.
• 충전 방식: 리튬 이온 배터리와 리튬 폴리머 배터리는 일반적으로 CC-CV 방식으로 충전합니다.
• 온도와 보호 회로: 온도가 적절하지 않거나 충전 회로가 전류를 제한하면 충전 속도가 느려질 수 있습니다.

특히 충전기에 표시된 최대 출력 전류가 실제 배터리 충전 전류와 항상 같지는 않다는 점을 기억하세요.

배터리에 맞는 충전기를 선택하는 방법이 궁금하다면 충전기 선택 방법을 확인해 보세요.

2. 리튬 배터리 충전 시간 계산 공식

가장 기본적인 충전 시간 계산 공식은 다음과 같습니다.

충전 시간(h) ≈ 배터리 용량(Ah) ÷ 충전 전류(A)

배터리 용량이 mAh로 표시되어 있다면 먼저 1,000으로 나누어 Ah로 변환하세요.

예를 들어 3,000mAh는 3Ah입니다. 충전 전류가 1.5A라면 이론적인 충전 시간은 약 2시간입니다.

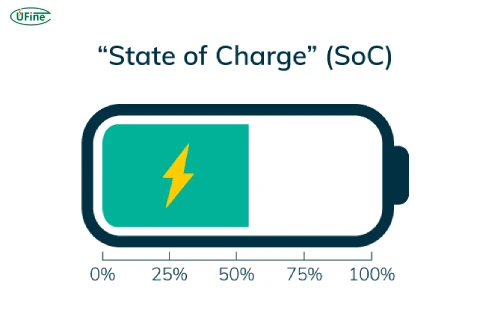

현재 잔량을 고려하려면 다음 공식을 사용할 수 있습니다.

t≈C×(SOCf−SOCi)/I

여기서 CCC는 배터리 용량(Ah), SOCi​는 충전 시작 시 잔량 비율, SOCf는 목표 잔량 비율, III는 충전 전류(A)입니다.

예를 들어 4Ah 배터리를 30%에서 80%까지 2A로 충전한다면 다음과 같습니다.

t≈4×(0.8−0.3)/2=1시간

이는 충전 전류가 일정하다고 가정한 이론값입니다. 실제 충전 시간은 달라질 수 있습니다.

3. 리튬 배터리 충전 시간 계산 예제

배터리 용량과 충전 전류가 달라지면 충전 시간도 달라집니다. 아래 표는 충전량 전체를 보충한다고 가정했을 때의 이론적인 계산 결과입니다.

실제 충전 시간은 표의 값보다 길어질 수 있습니다. 또한 위 전류는 계산 예시일 뿐이며, 실제 충전 전류는 배터리 사양서에 명시된 허용 범위에 따라 결정해야 합니다.

1 3.7V 리튬 폴리머 배터리 충전 시간 계산

예를 들어 3.7V, 2,000mAh 리튬 폴리머 배터리를 500mA로 충전한다고 가정해 보겠습니다.

• 배터리 용량: 2,000mAh = 2Ah
• 충전 전류: 500mA = 0.5A
• 계산 결과: 2Ah ÷ 0.5A = 약 4시간

따라서 이론적인 충전 시간은 약 4시간입니다. 다만 실제 충전 전류가 줄어드는 구간과 충전 회로의 특성까지 고려하면 완충까지 더 많은 시간이 필요할 수 있습니다.

2 Wh와 W로 충전 시간을 계산할 수 있을까요?

네. 배터리 에너지와 충전 전력을 알고 있다면 다음 공식으로 대략적인 시간을 추정할 수 있습니다.

E(Wh)=V(V)×C(Ah)

t(h)≈E(Wh)/P(W)

예를 들어 3.7V, 2Ah 배터리의 에너지는 약 7.4Wh입니다. 배터리에 실제로 전달되는 평균 충전 전력이 3.7W라면 이론적인 충전 시간은 약 2시간입니다.

단, USB 충전기의 정격 출력 전력과 배터리에 실제 전달되는 충전 전력은 다를 수 있습니다. 변환 손실과 충전 과정의 전압·전류 변화도 고려해야 합니다.

4. 이론적인 충전 시간과 실제 충전 시간이 다른 이유

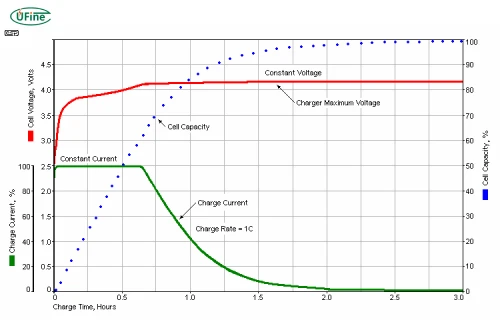

리튬 배터리는 충전 내내 동일한 전류로 충전되는 것이 아닙니다. 일반적인 리튬 이온 및 리튬 폴리머 배터리는 CC-CV 충전 방식을 사용합니다.

• CC(Constant Current): 배터리 전압이 설정된 충전 전압에 도달할 때까지 일정한 전류로 충전합니다.
• CV(Constant Voltage): 설정된 전압을 유지하면서 충전 전류가 점차 감소합니다.

배터리가 거의 충전된 상태에서는 전류가 줄어들기 때문에 마지막 충전 구간에 예상보다 시간이 더 걸릴 수 있습니다. 충전 전류가 일정하다고 가정한 공식만으로 완충 시간을 정확하게 예측하기 어려운 이유입니다.

충전 관리 IC는 입력 전류 제한, 온도 감지 및 보호 기능에 따라 충전 전류를 조절할 수도 있습니다. 자세한 내용은 Texas Instruments의 배터리 충전 IC 기술 자료에서 확인할 수 있습니다.

5. C-rate와 배터리팩의 충전 시간 계산

1 C-rate란 무엇일까요?

C-rate는 배터리 용량 대비 충전 전류의 비율을 나타냅니다.

예를 들어 2Ah 배터리에서 1C는 2A, 0.5C는 1A에 해당합니다. 이론적으로 1C로 충전하면 약 1시간, 0.5C로 충전하면 약 2시간이 걸립니다.

하지만 이는 단순 계산이며, 모든 배터리가 1C 충전을 지원하는 것은 아닙니다. 허용 충전 전류는 반드시 제조사 사양서를 확인해야 합니다.

충전 속도를 결정하는 중요한 요소인 C-rate에 대해서는C-rate 가이드에서 자세히 알아볼 수 있습니다.

2 직렬 및 병렬 배터리팩은 어떻게 계산할까요?

• 직렬 연결: 전압이 합산되며, 동일한 셀을 사용하면 Ah 용량은 일반적으로 단일 셀과 같습니다.
• 병렬 연결: 전압은 동일하게 유지되며, 동일한 셀의 Ah 용량은 합산됩니다.

예를 들어 2Ah 셀 3개를 병렬로 연결하면 이상적인 총용량은 6Ah입니다. 실제 충전 전류가 2A라면 이론적인 충전 시간은 약 3시간입니다.

직렬 연결된 배터리팩은 전체 전압과 셀별 전압 관리가 중요합니다. 배터리팩을 충전할 때는 셀 수에 맞는 충전 전압과 호환되는 BMS를 사용해야 합니다.

6. 배터리 충전 시간이 예상보다 길다면?

충전 시간이 예상보다 길어졌다면 다음 항목을 확인해 보세요.

1. 충전기 사양: 충전기의 출력 전류와 배터리의 충전 조건이 적합한지 확인합니다.
2. 케이블과 커넥터: 접촉 불량이나 전압 강하가 있는지 점검합니다.
3. 주변 온도: 너무 낮거나 높은 온도에서는 충전 전류가 제한될 수 있습니다.
4. 배터리 상태: 배터리 노화나 손상 여부를 확인합니다.
5. 기기 자체의 전력 소비: 충전 중 기기를 사용하면 공급 전력 일부가 기기 작동에 사용될 수 있습니다.

배터리가 비정상적으로 뜨거워지거나 부풀어 오른 경우에는 충전을 중단하고 제조사 지침에 따라 안전하게 조치하세요.

배터리팩 설계에서는 올바른 커넥터 선택도 중요하며, 자세한 내용은 배터리 커넥터 가이드에서 확인할 수 있습니다.

7. 리튬 배터리 충전 시간을 줄이는 방법

충전 시간을 줄이려면 무조건 충전 전류를 높이기보다 배터리와 충전기의 호환성을 먼저 확인해야 합니다.

• 배터리 사양에 맞는 충전기를 사용합니다.
• 제조사가 허용하는 충전 전류 범위를 확인합니다.
• 적절한 온도에서 충전합니다.
• 케이블과 커넥터가 필요한 전류를 안정적으로 전달할 수 있는지 확인합니다.
• 충전 회로와 BMS가 배터리 사양에 맞게 설계되었는지 확인합니다.

고속 충전은 편리하지만 발열과 배터리 수명에 영향을 줄 수 있습니다. 충전 속도와 안전성의 균형을 고려하는 것이 중요합니다.

8. 리튬 배터리 충전 시 주의사항

리튬 배터리를 안전하게 충전하려면 다음 사항을 지켜야 합니다.

• 배터리의 화학적 특성과 정격 전압에 맞는 충전기를 사용합니다.
• 제조사가 지정한 최대 충전 전류와 충전 온도를 초과하지 않습니다.
• 보호 회로나 충전 제어 기능을 임의로 우회하지 않습니다.
• 손상되거나 부풀어 오른 배터리는 사용하거나 충전하지 않습니다.

특히 리튬 이온 배터리와 LiFePO4 배터리는 충전 전압 조건이 다를 수 있으므로 같은 충전기를 무조건 사용할 수 있는 것은 아닙니다. 충전 전압과 전류는 반드시 해당 배터리의 사양서를 기준으로 설정해야 합니다.

9. 리튬 배터리 충전에 관한 자주 묻는 질문

Q1. 배터리 용량(mAh)이 크면 무조건 충전 시간이 오래 걸리나요?

일반적으로 용량이 큰 배터리는 더 많은 에너지를 저장하기 때문에 충전에 더 많은 시간이 필요합니다. 하지만 충전 전류가 함께 증가하면 큰 용량의 배터리도 빠르게 충전할 수 있습니다. 중요한 것은 배터리 용량과 충전 전류의 균형입니다.

Q2. 고속 충전기가 모든 리튬 배터리에 사용할 수 있나요?

아닙니다. 고출력 충전기는 배터리가 지원하는 최대 충전 전류와 충전 전압 조건을 만족해야 합니다. 배터리가 지원하지 않는 높은 충전 전류를 사용하면 발열 증가와 수명 저하가 발생할 수 있습니다.

Q3. 새 리튬 배터리는 처음 사용할 때 오래 충전해야 하나요?

현재 대부분의 리튬 배터리는 메모리 효과가 거의 없기 때문에 초기 사용 전에 장시간 충전할 필요는 없습니다. 일반적인 충전 조건에 따라 충전하면 됩니다.

Q4. 충전 시간 계산 시 배터리 전압(V)은 왜 중요한가요?

배터리 전압은 배터리가 저장하는 전체 에너지(Wh)를 계산할 때 필요합니다. 같은 Ah 용량이라도 전압이 다르면 실제 저장 에너지가 달라질 수 있습니다.

Q5. 리튬 배터리를 80%까지만 충전하면 더 좋은가요?

일상적인 사용에서는 80~90% 충전을 유지하면 배터리에 가해지는 스트레스를 줄이는 데 도움이 될 수 있습니다. 하지만 제품 용도와 사용 환경에 따라 완충이 필요한 경우도 있습니다.
