셀 밸런싱(Cell Balancing)이란? 원리, 종류, BMS 및 배터리 수명 완벽 가이드

리튬이온 배터리 팩은 여러 셀로 구성되며, 셀 간 특성 차이로 전압 불균형이 발생할 수 있습니다.
셀 밸런싱(Cell Balancing)은 이 전압 편차를 최소화해 배터리 수명, 안전성, 효율을 높이는 핵심 기술입니다.
본 가이드에서는 셀 밸런싱 원리, 액티브·패시브 방식, BMS 역할, 실제 적용 사례, 배터리 팩 설계 시 고려사항까지 엔지니어 관점에서 상세히 설명합니다.

Key takeaways

• 셀 밸런싱은 배터리 팩 성능과 수명을 결정하는 핵심 기술입니다.
• 패시브 밸런싱은 단순하지만 에너지 손실이 발생하며, 액티브 밸런싱은 효율이 높고 대용량 시스템에 적합합니다.
• BMS는 셀 밸런싱을 제어하고 SOC 정확도와 안전성을 유지하는 필수 장치입니다.
• ESS, EV, AGV, Solar 등 산업별 배터리 설계에서 밸런싱 전략이 직접적인 효율과 안전성에 영향을 줍니다.
• OEM/ODM 배터리 팩 설계 시 셀 매칭, Balancing Current 설계, 온도 관리, BMS 선택을 함께 고려해야 합니다.

1. 셀 밸런싱(cell balancing)이란 무엇인가?

셀 밸런싱은 배터리 팩 내부의 모든 셀이 가능한 한 동일한 전압과 충전 상태(State of Charge, SOC)를 유지하도록 조정하는 기술입니다.

배터리 팩은 일반적으로 직렬 연결(Series Connection) 구조를 사용합니다.

예를 들어:

• 16S LiFePO4 Pack
• 48V ESS Battery
• EV Battery Module

과 같은 시스템에서는 단 하나의 셀만 과충전 또는 과방전 상태가 되어도 전체 팩 성능이 제한될 수 있습니다.

셀 밸런싱의 목표는 단순히 전압을 맞추는 것이 아니라 다음을 달성하는 것입니다.

• 셀 간 SOC 균일화
• 최대 사용 가능 용량 확보
• 배터리 수명 연장
• 안전성 향상
• 충전 효율 향상
• 시스템 신뢰성 확보

2. 셀 불균형(cell imbalance)은 왜 발생할까?

셀 밸런싱의 필요성을 이해하려면 먼저 셀 불균형 발생 원인을 이해해야 합니다.

실제 산업 현장에서는 다음과 같은 요인들이 복합적으로 작용합니다.

제조 공차(Manufacturing Tolerance)

동일한 생산 라인에서 제조된 셀이라도:

• 용량 ±2~5%
• 내부저항 ±3~10%

정도의 편차가 존재합니다.

온도 차이

배터리 팩 내부에서는 위치에 따라 온도가 달라질 수 있습니다.

높은 온도에 노출된 셀은:

• 노화 가속
• 자가방전 증가
• 내부저항 변화

가 발생합니다.

충전 및 방전 사이클

충·방전이 반복될수록 셀 특성 차이는 점점 확대됩니다.

특히:

• ESS
• UPS
• AGV
• EV

같은 고사이클 시스템에서는 셀 밸런싱이 필수입니다.

셀 노화(Aging)

배터리 노화 속도는 셀마다 다릅니다.

결과적으로:

• SOC 차이 증가
• 전압 차이 증가
• 사용 가능 용량 감소

가 발생합니다.

3. 셀 밸런싱이 중요한 이유는 무엇인가?

셀 밸런싱은 단순한 성능 향상 기술이 아닙니다. 배터리 팩 전체의 안전성, 수명, 경제성을 결정하는 핵심 요소입니다.

배터리 용량 극대화

16개의 셀이 직렬 연결된 팩을 가정해 보겠습니다.

15개 셀은 100% 충전 상태이지만, 1개 셀만 90% 상태라면 전체 팩은 가장 낮은 셀에 의해 제한됩니다.

즉, “가장 약한 셀이 전체 배터리 팩 성능을 결정한다.”는 원리가 적용됩니다.

배터리 수명 연장

지속적인 셀 불균형은 특정 셀에 스트레스를 집중시킵니다.

결과적으로:

• Capacity Fade 증가
• 내부저항 증가
• 조기 열화

가 발생합니다. 적절한 셀 밸런싱은 전체 팩 수명을 연장할 수 있습니다.

안전성 향상

과충전 상태 셀은 다음 위험을 증가시킵니다.

• 가스 발생
• 셀 팽창
• 내부 단락
• 열폭주(Thermal Runaway)

특히 NMC 및 NCA 배터리에서는 매우 중요합니다.

4. 셀 밸런싱 원리와 작동 방식

셀 밸런싱의 기본 원리는 매우 간단합니다. 전압이 높은 셀의 에너지를 줄이거나 이동시켜 모든 셀의 상태를 균일하게 만드는 것입니다.

대표적인 방식은 다음 두 가지입니다.

• 패시브 셀 밸런싱
• 액티브 셀 밸런싱

5. 패시브 셀 밸런싱(passive cell balancing)이란?

패시브 셀 밸런싱은 가장 널리 사용되는 방식입니다. 전압이 높은 셀의 에너지를 저항(Resistor)을 통해 열로 소모하는 방식입니다.

작동 과정

패시브 셀 밸런싱 장점

• 구조 단순
• 비용 저렴
• 설계 용이
• 높은 신뢰성

패시브 셀 밸런싱 단점

• 에너지 손실 발생
• 발열 증가
• 대용량 ESS 비효율

6. 액티브 셀 밸런싱(active cell balancing)이란?

액티브 셀 밸런싱은 패시브 방식과 달리 에너지를 소모하지 않고 셀 간 전하를 이동시켜 균형을 맞추는 방식입니다.

작동 원리

• BMS가 모든 셀의 전압을 실시간 측정
• 전압이 높은 셀의 전하를 낮은 셀로 전달
• 전하가 이동하며 SOC 균일화
• 전체 팩의 충전 상태가 동일해짐

액티브 셀 밸런싱 장점

• 에너지 손실 최소화
• 발열 거의 없음
• 대용량 배터리 팩에 적합
• 충전 효율 향상

단점

• 회로 복잡
• 비용 상대적으로 높음
• 설계 난이도 상승

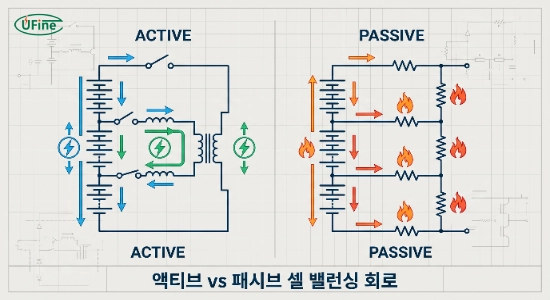

7. 액티브 vs 패시브 셀 밸런싱 비교

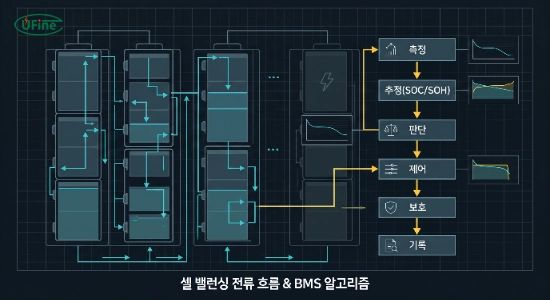

8. 엔지니어링 관점의 balancing current 설계

셀 밸런싱 성능은 밸런싱 전류(Balancing Current) 설계에 달려 있습니다.

설계 고려 요소

• 셀 용량(Capacity)
• 셀 내부저항(Internal Resistance)
• 온도(Temperature)
• BMS 알고리즘
• SOC 편차 허용 범위

추천 밸런싱 전류 예시

엔지니어는 Balancing Current와 팩 전력 요구사항, 사이클 수명을 함께 고려해야 함.

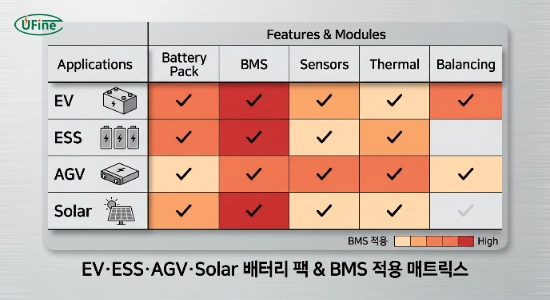

9. ESS·EV·AGV·Solar 배터리 적용 매트릭스

10. BMS와 셀 밸런싱의 관계

BMS(Battery Management System)는 단순한 전압 모니터링 장치가 아닙니다.

BMS의 핵심 역할

• 셀 전압 모니터링
• SOC 추정
• 셀 밸런싱 제어
• 과충전·과방전 보호
• 온도 및 전류 보호

특히 액티브 밸런싱에서는 BMS 알고리즘과 전력 스위칭 회로가 핵심 엔지니어링 포인트입니다.

11. OEM battery pack 설계 시 셀 밸런싱 고려사항

• 셀 매칭(Cell Matching): 동일한 용량과 내부저항 셀 사용
• Balancing 전류 설계: 팩 사이즈, 사용 환경, 사이클 수명 고려
• BMS 선택: 액티브/패시브 여부, 대용량 대응
• 온도 관리: 배터리 위치별 열 분포 설계
• Safety Margin 확보: SOC 편차 허용 범위 설정

이런 엔지니어링 설계 요소는 OEM/ODM 고객에게 맞춤형 팩 제작으로 바로 연결됩니다.
