18650 보호 회로란? 꼭 필요한 이유와 보호 배터리 선택 가이드

18650 리튬이온 배터리는 휴대용 의료기기, 블루투스 스피커, 스마트 도어록, POS 단말기, 휴대용 프린터, IoT 기기 등 다양한 소비자 전자제품에 사용됩니다. 많은 사용자는 배터리를 선택할 때 용량(mAh)이나 가격만 비교하는 경우가 많지만, 실제 사용 경험과 안전성을 결정하는 중요한 요소는 18650 보호 회로입니다.

같은 18650 배터리라도 어떤 제품은 길이가 조금 더 길고 가격도 높은 경우가 있습니다. 그 이유는 대부분 배터리 보호 회로가 내장되어 있기 때문입니다. 보호 회로는 평소에는 눈에 보이지 않지만, 배터리가 위험한 상태에 도달하면 즉시 작동하여 셀과 기기를 보호합니다.

그렇다면 배터리 보호 회로는 정확히 무엇이며, 왜 필요한 것일까요? 또한 보호 배터리와 무보호 배터리는 어떤 차이가 있을까요? 이 글에서는 이러한 궁금증을 하나씩 살펴보고, 여러분의 제품에 적합한 18650 배터리를 선택하는 방법까지 자세히 알아보겠습니다.

핵심 요약

• 18650 보호 회로는 리튬이온 배터리를 과충전, 과방전, 과전류, 단락으로부터 보호하는 핵심 안전 장치입니다.
• 배터리 보호 회로는 배터리 수명을 연장하고 화재나 셀 손상 위험을 줄이는 데 중요한 역할을 합니다.
• 소비자 전자제품에는 일반적으로 보호 배터리(Protected Battery) 사용이 더 안전하고 안정적입니다.
• 18650 배터리를 선택할 때는 용량뿐 아니라 보호 회로의 유무와 품질도 반드시 확인해야 합니다.

1. 18650 보호 회로란?

**18650 보호 회로(Protection Circuit Module, PCM)**는 리튬이온 배터리 셀에 부착되는 전자회로로, 배터리가 안전한 범위 안에서 충전과 방전을 수행하도록 제어하는 장치입니다.

리튬이온 배터리는 높은 에너지 밀도와 긴 수명 덕분에 다양한 전자제품에 널리 사용되고 있지만, 허용 전압이나 전류를 초과하면 내부 화학 반응이 불안정해질 수 있습니다. 이러한 문제를 예방하기 위해 보호 회로가 사용됩니다.

보호 회로는 일반적으로 다음과 같은 부품으로 구성됩니다.

• 보호 IC(Protection IC)
• MOSFET
• 저항 및 커패시터
• 온도 감지 소자(일부 제품)

이 부품들은 배터리의 상태를 실시간으로 모니터링하며, 이상이 감지되면 즉시 충전 또는 방전을 차단합니다. 사용자는 별도의 조작을 하지 않아도 자동으로 보호 기능을 사용할 수 있습니다.

많은 사람들이 PCM과 18650 보호 회로를 같은 의미로 사용하며, 실제 소비자 전자제품에서도 PCM이 적용된 보호형 배터리가 가장 널리 사용됩니다.

보호형 배터리와 무보호 배터리의 차이

18650 배터리는 크게 **보호형(Protected Battery)**과 **무보호형(Unprotected Battery)**으로 구분됩니다.

보호형 배터리는 셀 끝부분에 보호 회로가 추가되어 있으며, 그만큼 길이가 약 3~5mm 정도 더 길어질 수 있습니다. 반면 무보호 배터리는 보호 회로가 없어 크기가 작고 출력 성능이 높은 경우도 있지만, 별도의 보호 시스템이 필요합니다.

소비자 전자제품에서는 대부분 보호형 배터리를 사용하는 것이 권장됩니다. 특히 의료기기, 스마트 잠금장치, 휴대용 프린터처럼 장시간 안정적으로 작동해야 하는 제품이라면 보호 회로의 중요성은 더욱 커집니다.

반면 전동 공구나 전기 자전거처럼 여러 개의 셀을 조합해 사용하는 배터리 팩은 별도의 **BMS(Battery Management System)**가 장착되어 있기 때문에 무보호 셀을 사용하는 경우도 많습니다.

즉, 어떤 배터리가 더 좋은가가 아니라 어떤 환경에서 사용하는가가 더 중요합니다.

PCM과 BMS의 차이에 대해 더 자세히 알고 싶다면 BMS란 무엇인가를 참고해 보세요.

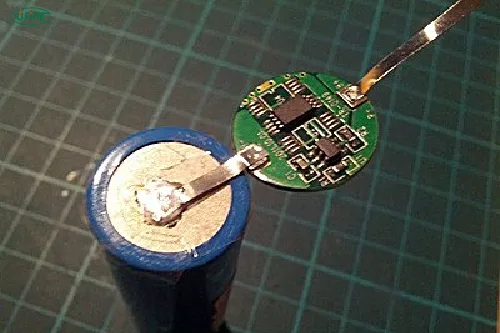

2. 배터리 보호 회로는 왜 필요할까요?

리튬이온 배터리는 매우 높은 에너지를 작은 공간에 저장할 수 있다는 장점이 있습니다. 하지만 이러한 특성 때문에 허용 범위를 벗어난 충전이나 방전이 발생하면 셀 내부에 큰 부담이 생길 수 있습니다.

예를 들어 배터리를 너무 오래 충전하면 내부 압력이 증가하고, 반대로 지나치게 방전하면 전극이 손상되어 용량이 크게 감소할 수 있습니다. 또한 순간적으로 높은 전류가 흐르거나 단락이 발생하면 배터리가 과열되어 안전 문제가 발생할 가능성도 있습니다.

바로 이러한 위험을 줄이기 위해 배터리 보호 회로가 필요합니다.

보호 회로는 배터리가 정상적으로 작동하는 동안에는 아무런 영향을 주지 않습니다. 하지만 위험한 상황이 감지되면 수 밀리초(ms) 안에 회로를 차단하여 배터리와 연결된 기기를 동시에 보호합니다.

다음은 보호 회로가 수행하는 대표적인 기능입니다.

이러한 기능은 단순히 안전사고를 예방하는 것에 그치지 않습니다. 반복적인 과충전과 과방전을 방지하여 배터리의 성능을 더 오래 유지하고, 제품의 신뢰성까지 높여줍니다.

특히 소비자 전자제품처럼 매일 충전과 방전을 반복하는 기기에서는 보호 회로의 유무가 배터리 수명에 큰 영향을 줄 수 있습니다.

과충전 보호가 중요한 이유

리튬이온 배터리는 일반적으로 셀 전압이 약 4.2V에 도달하면 완전히 충전된 상태가 됩니다. 만약 이보다 높은 전압으로 계속 충전하면 셀 내부에서 불필요한 화학 반응이 발생하여 열이 증가하고, 장기간 반복될 경우 배터리 팽창이나 성능 저하의 원인이 될 수 있습니다.

보호 회로는 설정된 전압에 도달하면 자동으로 충전을 차단하여 이러한 문제를 예방합니다.

또한 국제 안전 규격에서는 리튬이온 배터리의 보호 기능을 매우 중요한 요소로 평가하고 있으며, 관련 시험 기준은 IEC 62133과 같은 국제 표준에서도 확인할 수 있습니다.

과방전 보호가 중요한 이유

많은 사용자가 과충전만 위험하다고 생각하지만, 실제로는 과방전(Over-discharge) 역시 배터리 수명을 크게 단축시키는 원인입니다.

배터리를 너무 오랫동안 사용하여 전압이 일정 수준 이하로 떨어지면 셀 내부의 화학 반응이 불안정해지고, 내부 저항이 증가할 수 있습니다. 심한 경우에는 다시 충전해도 원래의 성능을 회복하지 못하거나 충전 자체가 되지 않을 수도 있습니다.

예를 들어 장기간 사용하지 않은 휴대용 기기를 오랜만에 켰는데 전원이 들어오지 않는다면, 셀 자체가 고장 난 것이 아니라 배터리 보호 회로가 과방전을 감지하여 출력을 차단한 경우도 있습니다.

보호 회로는 셀 전압이 설정된 기준 이하로 내려가면 자동으로 방전을 멈춰 배터리가 더 이상 손상되지 않도록 보호합니다. 이는 배터리의 충·방전 사이클을 늘리고 장기적인 성능 유지에도 도움이 됩니다.

과전류 및 단락 보호는 어떻게 작동할까요?

전자제품을 사용하는 동안 예상보다 큰 전류가 순간적으로 흐르거나, 배터리 단자가 금속 물체와 접촉해 **단락(Short Circuit)**이 발생할 수 있습니다.

이러한 상황에서는 매우 짧은 시간 안에 많은 열이 발생하며, 셀과 기기 모두 손상될 위험이 있습니다.

보호 회로는 전류를 지속적으로 감시하다가 기준치를 초과하면 MOSFET을 차단하여 전류 흐름을 멈춥니다. 단락이 발생했을 때도 거의 즉시 회로를 차단하기 때문에 위험을 크게 줄일 수 있습니다.

물론 보호 회로가 있다고 해서 모든 사고를 100% 막을 수 있는 것은 아닙니다. 배터리에 강한 충격을 주거나, 고온 환경에 장시간 방치하거나, 품질이 검증되지 않은 충전기를 사용하는 경우에는 여전히 문제가 발생할 수 있습니다.

18650 배터리 팩을 직접 제작할 계획이라면 18650 배터리 팩 DIY> 가이드를 먼저 읽어보는 것이 좋습니다.

3. 배터리 보호 회로는 어떻게 작동할까요?

보호 회로의 동작 원리는 생각보다 복잡하지 않습니다.

충전 중에는 보호 IC가 배터리 전압을 계속 측정합니다. 전압이 허용 범위에 도달하면 MOSFET을 차단하여 충전을 중지합니다.

방전 중에는 전압이 너무 낮아지는지 확인하고, 설정값 이하가 되면 출력을 차단합니다.

전류 역시 실시간으로 감시합니다. 갑자기 큰 전류가 흐르거나 단락이 발생하면 회로가 즉시 차단되어 셀과 기기를 보호합니다.

즉, 보호 회로는 사용자가 의식하지 않아도 24시간 배터리 상태를 감시하는 안전 관리자와 같은 역할을 합니다.

4. 보호 회로가 없는 18650 배터리를 사용하면 어떤 문제가 생길까요?

무보호 배터리는 반드시 위험한 제품이라는 의미는 아닙니다. 실제로 전동 공구, 전기 자전거, 에너지 저장장치 등에서는 별도의 BMS가 있기 때문에 무보호 셀을 많이 사용합니다.

하지만 보호 장치가 없는 상태에서 일반 소비자가 직접 사용할 경우에는 다음과 같은 문제가 발생할 가능성이 있습니다.

• 과충전으로 인한 셀 열화
• 과방전으로 인한 용량 감소
• 과전류로 인한 발열
• 단락 시 높은 안전 위험
• 배터리 수명 단축
• 제품 오작동

특히 휴대용 전자제품은 사용 환경이 다양하기 때문에 예상치 못한 충격이나 온도 변화가 발생할 수 있습니다. 따라서 대부분의 소비자 제품에서는 보호 회로가 포함된 배터리를 사용하는 것이 더욱 적합합니다.

5. 보호 회로가 고장 나면 어떤 증상이 나타날까요?

배터리 자체는 정상인데 보호 회로가 이상을 일으키는 경우도 있습니다.

대표적인 증상은 다음과 같습니다.

• 충전기를 연결해도 충전이 시작되지 않는다.
• 배터리가 방전되지 않는다.
• 기기가 배터리를 인식하지 못한다.
• 전원이 갑자기 꺼진다.
• 충전과 방전이 모두 차단된다.

이러한 증상이 나타난다고 해서 반드시 보호 회로가 고장 난 것은 아닙니다. 셀 전압이 지나치게 낮아 보호 기능이 정상적으로 작동한 것일 수도 있습니다.

따라서 무리하게 배터리를 분해하기보다는 배터리 상태와 보호 회로를 함께 점검하는 것이 좋습니다.

6. PCM과 BMS의 차이

PCM과 BMS를 같은 의미로 사용하는 경우가 많지만 실제 역할에는 차이가 있습니다.

PCM(Protection Circuit Module)은 배터리를 보호하는 것이 주된 목적입니다.

반면 BMS(Battery Management System)는 보호 기능뿐 아니라 셀 밸런싱, 온도 관리, 통신, 충전 제어 등 훨씬 다양한 기능을 수행합니다.

쉽게 말하면 PCM은 보호 장치, BMS는 관리 시스템이라고 이해하면 됩니다.

7. 18650 보호 배터리를 선택할 때 확인해야 할 사항

18650 배터리를 구매할 때는 용량이나 가격만 비교해서는 안 됩니다.

다음 요소를 함께 확인하는 것이 좋습니다.

• 보호 회로 적용 여부
• 정격 전압과 용량
• 최대 연속 방전 전류
• 셀 제조사의 신뢰성
• KC, CE, UL 등 관련 인증
• 제품 크기와 장치 호환성
• 사용 목적(소비자 제품, 산업용, 배터리 팩 등)

특히 소비자 전자제품 제조사라면 단순히 셀만 선택하는 것이 아니라 기기의 전력 요구 사항에 맞는 맞춤형 보호 회로가 적용되었는지도 함께 확인해야 합니다.

8. 자주 묻는 질문(FAQ)

1. 18650 보호 회로는 직접 교체할 수 있나요?

일반 사용자가 보호 회로를 직접 교체하는 것은 권장되지 않습니다. 회로 손상이나 잘못된 연결은 배터리 성능과 안전에 영향을 줄 수 있으므로 전문적인 점검이나 교체가 필요합니다.

2. 보호 회로가 있으면 충전 중에도 계속 사용해도 되나요?

가능한 경우도 있지만, 장시간 충전과 사용을 동시에 반복하면 배터리 온도가 높아질 수 있습니다. 제품 제조사의 권장 사용 방법을 따르는 것이 가장 안전합니다.

3. 보호 회로는 배터리의 방전 전류를 제한하나요?

네. 보호 회로는 설정된 최대 전류를 초과하면 출력을 차단하거나 제한하여 배터리와 기기를 보호합니다. 따라서 사용 목적에 맞는 방전 사양을 선택하는 것이 중요합니다.

4. 보호 회로가 있는 18650 배터리는 유지보수가 필요한가요?

별도의 유지보수는 필요하지 않습니다. 다만 배터리를 고온, 습기, 강한 충격이 있는 환경에 보관하지 않고, 정기적으로 외관 상태를 확인하는 것이 좋습니다.

5. 오래 사용한 보호형 배터리는 언제 교체해야 하나요?

충전 시간이 크게 늘어나거나 사용 시간이 눈에 띄게 짧아지고, 배터리가 자주 보호 상태로 전환된다면 교체를 고려하는 것이 좋습니다.
