충전기를 빼면 바로 꺼지는 소형 기기, 배터리 불량일까?

충전기를 연결하면 작동하지만 빼는 순간 꺼진다면, 배터리 불량으로 단정할 수 없습니다. 배터리가 충전되지 않았거나, 연결·보호회로·전원 전환에 문제가 있을 수 있습니다. 먼저 배터리에서 기기로 전원이 전달되는지 확인해야 합니다.

이 글의 핵심 내용

• 충전기를 연결했을 때 작동한다고 배터리가 정상인 것은 아닙니다.
• 즉시 꺼짐, 잠깐 작동 후 꺼짐, 특정 기능에서 꺼짐을 구분해야 합니다.
• 전압은 배터리 출력, 기판 입력, 시스템 전원에서 나누어 확인합니다.
• 용량 검사와 전원 전환 검사는 서로 다른 문제를 확인합니다.
• 교체 전에는 전압뿐 아니라 커넥터 극성, 보호회로와 온도 감지 조건도 확인합니다.

이 글은 주로 단일 셀 리튬이온·리튬폴리머 배터리를 사용하는 소형 충전식 기기를 다룹니다.

1. 충전기 빼면 꺼짐, 먼저 꺼지는 시점을 구분하세요

“충전기를 빼면 꺼진다”는 표현에는 여러 증상이 섞여 있습니다. 꺼지는 시점을 구분하면 점검 범위를 줄일 수 있습니다.

이 표는 불량을 확정하는 기준이 아닙니다. 어느 부분부터 측정할지 정하는 출발점입니다.

예를 들어 휴대용 측정기가 USB 연결 상태에서만 켜진다면 배터리 공급 경로를 먼저 봅니다. 배터리로 화면은 켜지지만 무선 전송 순간 재부팅된다면 부하가 증가하는 순간을 확인해야 합니다.

2. 충전 중에만 작동하는 기기, 충전 표시가 정상이라는 뜻일까요?

외부 전원으로 작동하는 것과 배터리 충전은 다릅니다

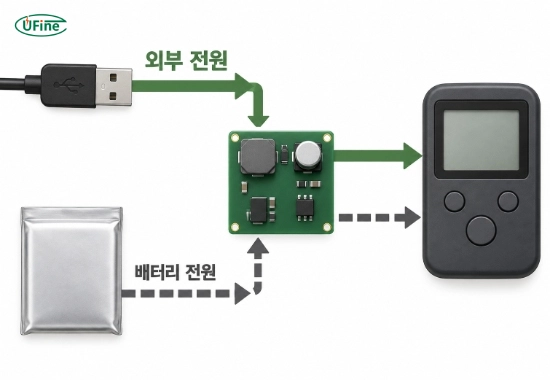

소형 기기는 USB 전원으로 시스템을 작동시키면서 배터리를 별도로 충전할 수 있습니다. 이를 관리하는 회로를 전원 경로, 또는 Power Path라고 합니다.

일부 회로는 배터리가 연결되지 않아도 외부 전원으로 기기를 켤 수 있습니다. 따라서 충전기에 연결했을 때 화면이나 모터가 작동한다는 사실만으로 배터리 상태를 판단할 수 없습니다.

실제로 TI의 소형 기기용 전원 경로 관리 설명은 시스템 공급과 배터리 충전을 분리하는 구조를 소개합니다. 해당 제품군은 배터리가 없거나 이상이 있는 상태에서도 외부 전원으로 시스템을 작동시킬 수 있습니다. 모든 기기가 이 구조를 사용하는 것은 아닙니다.

충전 표시등과 실제 배터리 전류를 구분하세요

표시등의 의미는 제품마다 다릅니다.

• 전원이 연결됐다는 표시
• 충전이 진행 중이라는 표시
• 충전이 종료됐다는 표시
• 배터리나 온도 감지 오류 표시

같은 색이라도 의미가 다를 수 있으므로 제품 설명서를 먼저 확인해야 합니다.

개발·검사 단계에서는 표시등과 함께 실제 배터리 충전 전류, 충전 상태 신호, 배터리 전압 변화를 확인합니다. USB 입력 전류에는 기기 자체 소비전류도 포함될 수 있습니다. USB 측 전류가 흐른다고 그 전류가 모두 배터리로 들어가는 것은 아닙니다.

3. 충전기 분리 후 전원 꺼짐, 사용자가 먼저 확인할 순서

내부 측정 전에는 외부에서 확인할 수 있는 조건부터 정리하세요.

1단계: 지정된 충전 조건으로 확인하기

제조사가 지정한 어댑터와 정상 케이블을 사용합니다. 충전 중 사용이 허용된 제품이라도, 비교할 때는 기기를 끄거나 지정된 대기 상태로 맞추는 것이 좋습니다.

충전 완료 표시가 나타난 뒤 전원을 분리합니다. 다음 내용을 기록하세요.

• 분리 즉시 꺼지는지
• 전원 버튼을 누르면 다시 켜지는지
• 어떤 기능을 실행할 때 꺼지는지
• 표시된 배터리 잔량이 얼마인지

충전 시간을 무작정 늘리기보다 같은 조건에서 증상이 반복되는지 확인하는 것이 중요합니다.

2단계: 사용 이력과 증상 발생 시점 확인하기

다음 상황을 구분하세요.

• 오래 사용한 뒤 처음 발생
• 장기간 보관 후 발생
• 낙하나 침수 후 발생
• 배터리 교체 직후 발생
• 펌웨어 또는 기판 변경 후 발생

배터리 교체 직후 생긴 문제라면 노화보다 호환 조건과 연결 상태를 먼저 확인해야 합니다.

3단계: 외관 이상이 있으면 검사 중단하기

배터리 팽창, 누액, 이상 냄새, 연기 또는 비정상적인 발열이 있으면 사용과 충전을 중단하세요.

내장 배터리를 임의로 분해하거나 보호회로를 우회해서는 안 됩니다. 밀폐형 제품의 내부 점검은 제조사나 서비스 담당자에게 맡기세요.

4. 소형 기기 배터리 불량 점검, 전압은 어디에서 측정해야 할까요?

다음 내용은 회로도와 적절한 측정 장비를 갖춘 개발·검사 담당자를 위한 절차입니다.

배터리 전압 하나만 측정하면 고장 위치를 놓칠 수 있습니다. 배터리에서 시스템까지 전원이 전달되는 경로를 나누어 확인해야 합니다.

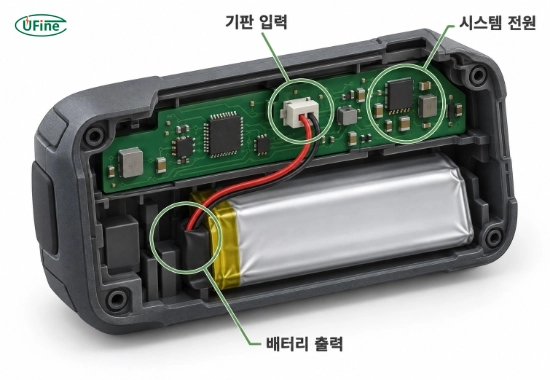

세 지점을 같은 작동 조건에서 비교하세요

명칭과 측정 기준점은 제품마다 다릅니다. 실제 회로도와 핀 정의를 따르세요. 셀 탭이나 보호회로 내부를 노출할 필요는 없습니다.

각 지점은 다음 상태에서 비교합니다.

1. 외부 전원이 연결된 상태
2. 외부 전원을 분리하는 순간
3. 배터리로 대기하는 상태
4. 모터·무선 통신 등 최대 부하가 발생하는 상태

전압이 사라지는 위치로 점검 범위를 좁히세요

각 결과에는 여러 원인이 있을 수 있습니다. 표의 항목을 바로 교체하기보다 추가 측정으로 확인해야 합니다.

멀티미터로 놓치는 순간 전압 강하가 있습니다

외부 전원을 분리할 때 짧은 전압 강하가 생기면 기기가 재부팅될 수 있습니다. 이후 전압이 회복되면 멀티미터에는 정상값처럼 보일 수 있습니다.

이 경우 오실로스코프로 전원 분리 시점의 파형을 확인합니다. 시스템 전원의 최저값과 지속시간을 기록하고, 전원 IC와 MCU의 동작·리셋 조건에 비교하세요.

다시 올라온 전압보다, 꺼지기 직전의 변화가 더 중요합니다.

5. 충전기를 빼면 꺼지는 원인, 보호회로와 연결 상태를 구분하세요

배터리 보호회로 차단은 원인을 더 확인해야 합니다

배터리 팩의 보호회로인 PCM은 과방전, 과전류 또는 단락 등의 조건에서 출력을 차단할 수 있습니다.

TI의 단일 셀 리튬 배터리 보호회로 설명에서도 전압·전류 감지와 충전·방전용 FET 제어를 확인할 수 있습니다. 실제 차단값과 복귀 조건은 적용된 IC와 회로에 따라 다릅니다.

따라서 출력 차단만 보고 셀 불량을 확정해서는 안 됩니다. 다음 항목을 함께 확인하세요.

• 셀·팩의 허용 연속 전류
• 시작 순간의 최대 전류와 지속시간
• 보호회로의 차단 조건과 지연시간
• 부하 제거 또는 지정 충전 후의 복귀 동작

기기 기판의 저전압 정지 조건과 배터리 PCM의 과방전 차단 조건도 구분해야 합니다. 기기가 먼저 꺼졌다고 반드시 PCM이 차단된 것은 아닙니다.

커넥터가 꽂혀 있어도 전원이 정상 전달되는 것은 아닙니다

소형 커넥터는 다음 문제로 접촉 저항이 커질 수 있습니다.

• 핀이 하우징 안쪽으로 밀림
• 압착 불량 또는 전선 일부 손상
• 접점 오염·부식
• 체결 불량
• 배터리 장착 후 배선이 당겨짐

접촉 저항이 크면 적은 전류에서는 작동하다가 부하가 커질 때 전압이 떨어질 수 있습니다. 배터리 구동 시스템에서는 배선과 접점의 저항도 전원 성능에 영향을 줍니다. Analog Devices의 전원 경로 저항 설명

검사할 때는 커넥터를 반복해서 흔드는 대신, 같은 부하에서 팩 출력과 기판 입력의 전압 차이를 비교하세요. 저항·도통 검사는 전원을 제거하고 회로에 맞는 절차로 진행합니다.

6. 소형 기기 배터리 교체, 용량과 수명만 확인하면 될까요?

용량 검사는 전원 전환 검사와 목적이 다릅니다

용량 검사는 정해진 조건에서 배터리가 공급한 전하량을 확인합니다. 전원 전환 검사는 외부 전원을 제거했을 때 시스템 공급이 유지되는지 확인합니다.

용량이 규격을 충족하는 배터리라도 연결이나 전원 경로에 문제가 있으면 기기가 꺼질 수 있습니다. 반대로 사용시간이 줄었다면 실제 충전 상태와 용량을 확인할 필요가 있습니다.

용량 부족이 의심된다면 소형 배터리 용량 검사와 재시험 기준에 따라 시험 조건을 먼저 확인하세요. 측정값은 해당 모델의 사양서와 비교해야 합니다.

오래된 배터리와 새 교체품은 점검 순서가 다릅니다

오래 사용하면서 사용시간이 줄었다면 리튬폴리머 배터리의 수명과 성능 저하 신호를 함께 확인하세요. 충전 횟수뿐 아니라 사용 이력과 실제 성능 변화를 살펴봐야 합니다.

새 배터리로 교체한 직후 문제가 생겼다면 다음 호환 조건을 먼저 비교합니다.

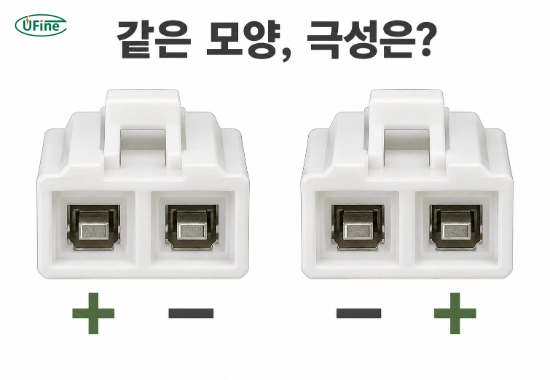

같은 3.7V·500mAh 표기와 같은 모양의 커넥터만으로 호환을 판단해서는 안 됩니다. 선 색상만 보고 핀 기능을 추정하는 것도 피해야 합니다.

승인된 정상 배터리로 비교 시험하세요

비교 시험에는 해당 기기에 승인된 정상 배터리를 사용합니다. 비슷한 크기의 다른 배터리를 임의로 연결하지 마세요.

충전 상태, 온도와 부하 모드를 맞춘 뒤 결과를 비교합니다.

• 정상 배터리에서도 같은 증상: 기기 측 경로와 제어 조건을 우선 확인
• 특정 배터리에서만 발생: 해당 배터리·PCM·배선 조립 상태를 추가 확인
• 특정 기능에서만 발생: 그 순간의 전류와 전압 파형을 확인

한 번 작동했다는 이유만으로 판정을 끝내지 않습니다. 문제가 발생했던 조건에서 반복 확인해야 합니다.

7. 소형 기기 배터리 불량 문의, 어떤 자료를 준비해야 할까요?

“충전기를 빼면 꺼집니다”라는 설명에 아래 자료를 더하면 원인을 좁히기 쉽습니다.

• 기기 모델과 배터리 모델
• 신규 샘플인지, 사용하던 제품인지
• 배터리·PCM 사양과 커넥터 핀 배열
• 어댑터·케이블 사양 및 충전 중 기기 상태
• 충전기 분리부터 꺼질 때까지의 영상
• 팩 출력·기판 입력·시스템 전원의 측정 결과
• 문제가 생기는 기능의 최대 전류와 지속시간
• 승인된 정상 배터리와 비교한 결과

특히 “분리 즉시 꺼짐”과 “모터를 켤 때 꺼짐”을 구분한 기록이 중요합니다. 파형이나 측정값에는 측정 위치, 충전 상태와 온도를 함께 적어 주세요.
