배터리 스웰링(Battery Swelling)은 리튬 배터리 내부에서 가스가 생성되어 셀이 팽창하는 현상입니다. 스마트폰, 노트북, 전동공구부터 산업용 장비와 ESS까지 다양한 리튬이온 배터리에서 발생할 수 있으며, 단순한 외관 변형이 아닌 배터리 성능 저하와 안전 위험의 신호일 수 있습니다.
배터리 스웰링의 주요 원인으로는 과충전, 과방전, 고온 환경, 배터리 노화, 전해질 분해 및 제조 품질 문제가 있습니다. 본 가이드에서는 리튬 배터리가 부푸는 이유와 내부 화학적 메커니즘, 스웰링 위험을 줄이는 설계 및 관리 방법을 제조업체 관점에서 자세히 살펴봅니다.
Key takeaways
- 배터리 스웰링은 내부에서 발생한 가스 축적 현상이다.
- 과충전, 과방전, 고온 환경 및 노화는 주요 원인이다.
- 전해질 분해와 SEI 층 손상이 가스 발생을 촉진한다.
- 리튬폴리머(LiPo) 배터리는 구조상 스웰링이 더 쉽게 눈에 보일 수 있다.
- 스웰링은 성능 저하뿐 아니라 안전 위험을 의미할 수 있다.
- 고품질 셀, 정교한 BMS 및 적절한 열 관리 설계는 스웰링 위험을 크게 줄인다.
1. 배터리 스웰링이란 무엇인가?
배터리 스웰링(Battery Swelling)은 배터리 셀 내부에서 생성된 가스가 축적되면서 셀 두께 또는 부피가 증가하는 현상을 의미합니다.
정상적인 리튬이온 배터리는 내부 압력이 안정적으로 유지되지만, 특정 조건에서는 전해질(Electrolyte) 분해와 부반응(Side Reactions)이 발생하면서 가연성 가스가 생성됩니다.
대표적인 생성 가스는 다음과 같습니다.
| 생성 가스 | 발생 원인 |
|---|---|
| CO₂ | 전해질 산화 |
| CO | 전해질 분해 |
| H₂ | 수분 오염 |
| CH₄ | 유기용매 분해 |
| C₂H₄ | 전해질 열분해 |
이 가스들이 셀 내부에 축적되면 배터리가 팽창하게 됩니다.

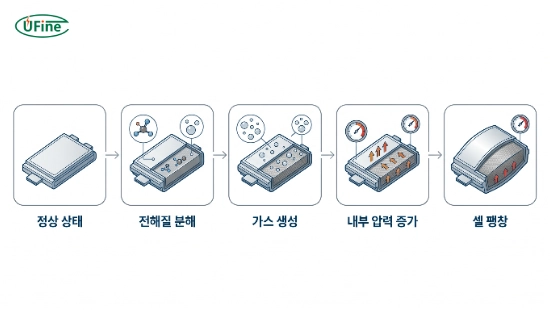

2. 배터리 스웰링 발생 과정
배터리 스웰링은 일반적으로 다음 순서로 진행됩니다.
- 셀 내부 열 축적
- 전해질 분해 시작
- 가스 생성 증가
- 내부 압력 상승
- 셀 팽창
- 성능 저하
- 심한 경우 안전 위험 증가
아래는 제조 현장에서 관찰되는 일반적인 진행 단계입니다.
| 단계 | 상태 | 위험 수준 |
|---|---|---|
| 초기 | 미세 가스 발생 | 낮음 |
| 중기 | 셀 두께 증가 | 보통 |
| 후기 | 외관 팽창 확인 가능 | 높음 |
| 심각 | 구조 변형 발생 | 매우 높음 |
3. 리튬 배터리가 부푸는 가장 큰 원인 6가지
배터리 스웰링은 단일 원인이 아닌 여러 요인이 복합적으로 작용하여 발생합니다.
과충전이 배터리 스웰링을 유발하는 이유
과충전은 스웰링의 가장 대표적인 원인입니다. 배터리 전압이 설계 한계를 초과하면 양극과 전해질 사이에서 비정상적인 산화 반응이 발생합니다.
이 과정에서:
- 전해질 분해
- 내부 발열 증가
- 가스 생성
- 전극 열화
가 동시에 진행됩니다.
산업용 배터리 팩에서는 이러한 위험을 줄이기 위해 BMS가 필수적으로 사용됩니다.
관련 내용은 아래 문서에서 확인할 수 있습니다. 배터리 관리 시스템(BMS)이란? 핵심 기능과 중요성
과방전이 배터리 스웰링을 유발하는 이유
많은 사용자는 과충전만 위험하다고 생각하지만 과방전 역시 심각한 손상을 유발합니다.
셀 전압이 지나치게 낮아지면:
- 구리 집전체 손상
- 내부 단락 가능성 증가
- SEI 층 붕괴
- 재충전 시 가스 생성
등이 발생할 수 있습니다. 특히 장기간 방치된 배터리에서 자주 관찰됩니다.
고온 환경이 배터리 스웰링을 가속하는 이유
온도는 배터리 수명과 스웰링 발생률에 직접적인 영향을 미칩니다. 일반적으로 40°C 이상 환경에서는 전해질 열화 속도가 급격히 증가합니다.
산업 현장에서는 다음 환경이 위험합니다.
- 태양광 ESS
- 전기차 배터리 팩
- 야외 통신 장비
- 산업용 로봇
온도가 높아질수록 가스 생성 속도 역시 증가합니다.
배터리 노화가 배터리 스웰링을 유발하는 이유
모든 리튬이온 배터리는 시간이 지남에 따라 자연스럽게 노화됩니다. 배터리 노화(Aging)는 단순히 용량 감소만 의미하는 것이 아니라 내부 화학 구조의 지속적인 변화를 포함합니다.
충·방전 사이클이 반복될수록 음극 표면의 SEI(Solid Electrolyte Interphase) 층이 점차 두꺼워지고 불안정해집니다. 동시에 전해질은 지속적으로 분해되며 소량의 가스를 생성합니다.
초기에는 이러한 가스 발생량이 매우 적지만, 수백~수천 회의 사이클이 누적되면 내부 압력이 증가하여 스웰링으로 이어질 수 있습니다.
특히 다음 조건에서는 노화 속도가 더욱 빨라집니다.
- 100% 충전 상태로 장기간 보관
- 고온 환경에서 지속 사용
- 고전류 충방전
- 품질이 낮은 셀 사용
배터리 제조사들은 일반적으로 셀 수명 테스트를 통해 스웰링 발생 시점을 예측하며, 설계 단계에서 충분한 수명 여유(Margin)를 확보합니다.

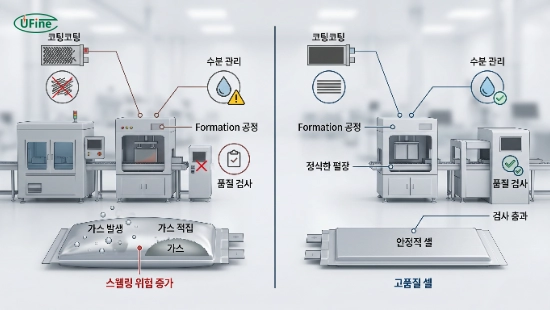

제조 품질과 배터리 스웰링의 관계
배터리 스웰링은 사용 환경뿐 아니라 제조 품질과도 매우 밀접한 관련이 있습니다. 실제 산업 현장에서는 동일한 사용 조건에서도 셀 제조 품질에 따라 스웰링 발생률이 크게 달라질 수 있습니다.
대표적인 제조 품질 요소는 다음과 같습니다.
| 제조 요소 | 스웰링에 미치는 영향 |
|---|---|
| 전극 코팅 균일성 | 국부 발열 감소 |
| 수분 관리 수준 | 가스 발생 감소 |
| 전해질 주입 공정 | 내부 반응 안정화 |
| 셀 밀봉 품질 | 누설 및 오염 방지 |
| Formation 공정 | 안정적인 SEI 형성 |
| Aging 공정 | 초기 불량 제거 |
특히 리튬 배터리 제조에서 가장 중요한 관리 항목 중 하나는 수분(H₂O) 오염입니다. 셀 내부에 극미량의 수분이 존재하더라도 전해질과 반응하여 HF(Hydrofluoric Acid)가 생성될 수 있으며, 이는 전극 열화와 가스 발생을 가속화합니다.
따라서 고품질 배터리 제조업체는 일반적으로 초저습(Dry Room) 환경에서 생산을 진행하며, 수분 함량을 ppm 수준으로 관리합니다.
또한 Formation 공정은 초기 충전 과정을 통해 안정적인 SEI 층을 형성하는 핵심 단계입니다. 이 공정이 제대로 이루어지지 않으면 초기에는 정상으로 보이더라도 장기 사용 중 스웰링 발생 위험이 높아질 수 있습니다.
배터리 내부 구조와 셀 구성 요소에 대한 자세한 내용은 리튬이온 배터리 작동 원리 및 구조 가이드에서 확인할 수 있습니다.
4. Li-ion vs LiPo: 어떤 배터리가 더 쉽게 스웰링될까?
배터리 스웰링은 모든 리튬 기반 배터리에서 발생할 수 있지만, 셀 구조에 따라 외부에서 관찰되는 정도는 다를 수 있습니다.
| 항목 | Li-ion 배터리 | LiPo 배터리 |
|---|---|---|
| 외장 구조 | 금속 캔 또는 원통형 | 알루미늄 파우치 |
| 스웰링 가시성 | 상대적으로 낮음 | 매우 높음 |
| 내부 압력 저항 | 높음 | 상대적으로 낮음 |
| 에너지 밀도 | 높음 | 매우 높음 |
| 경량화 | 보통 | 우수 |
| 팽창 확인 난이도 | 어려움 | 쉬움 |
LiPo 배터리는 파우치 구조를 사용하기 때문에 내부 가스가 발생하면 외관상 팽창이 빠르게 나타나는 특징이 있습니다. 반면 원통형 또는 각형 Li-ion 셀은 금속 케이스가 내부 압력을 일정 수준 견디기 때문에 초기 스웰링이 외부에서 잘 보이지 않을 수 있습니다.
따라서 스웰링이 보이지 않는다고 해서 반드시 안전한 상태를 의미하는 것은 아닙니다.
5. 응용 분야별 배터리 스웰링 위험 매트릭스
배터리 사용 환경에 따라 스웰링 발생 가능성과 영향 수준은 크게 달라집니다.
| 응용 분야 | 스웰링 발생 가능성 | 영향 수준 | 주요 원인 |
|---|---|---|---|
| 스마트폰 | 중간 | 높음 | 고온, 고속충전 |
| 노트북 | 중간 | 높음 | 장시간 충전 |
| 전동공구 | 높음 | 높음 | 고전류 방전 |
| 드론 | 높음 | 매우 높음 | 고출력 사용 |
| 의료기기 | 낮음 | 매우 높음 | 장기 신뢰성 요구 |
| 산업용 로봇 | 중간 | 높음 | 반복 충방전 |
| AGV | 중간 | 높음 | 연속 운전 |
| ESS | 낮음 | 매우 높음 | 고온 환경 |
| 통신 백업 전원 | 낮음 | 높음 | 장기 대기 상태 |
산업용 장비 및 전문 응용 분야에서는 단순한 팽창 여부보다 스웰링이 장기 신뢰성, 유지보수 비용 및 안전 규정 준수에 미치는 영향을 더욱 중요하게 고려해야 합니다.

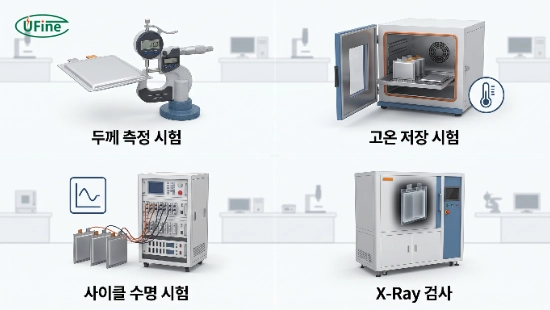

6. 제조사는 배터리 스웰링을 어떻게 테스트할까?
고품질 배터리 제조업체는 생산 단계에서 다양한 시험을 통해 스웰링 위험을 평가합니다.
대표적인 시험 방법은 다음과 같습니다.
배터리 팽창 두께 측정 시험
충방전 사이클 동안 셀 두께 변화를 측정합니다. 주로 파우치 셀에서 사용되며 초기 스웰링 여부를 정량적으로 분석할 수 있습니다.
고온 저장 시험
배터리를 고온 환경에서 일정 기간 보관한 후 팽창 여부를 확인합니다. 일반적으로 다음 조건이 사용됩니다.
- 45°C
- 60°C
- 85°C
고온 내구성을 평가하는 중요한 시험입니다.
사이클 수명 시험
수백~수천 회의 충방전을 반복하면서 스웰링 발생 여부를 모니터링합니다. 장기 신뢰성 평가에 필수적입니다.
과충전 시험
비정상적인 충전 조건을 적용하여 셀의 안전성을 평가합니다. BMS 설계 검증에도 사용됩니다.
X-Ray 검사
셀 내부 구조 변형 여부를 비파괴 방식으로 확인합니다. 전극 변형, 내부 손상 및 제조 결함 분석에 활용됩니다.
7. 배터리 스웰링을 예방하는 방법
배터리 스웰링을 완전히 제거하는 것은 어렵지만 적절한 설계와 관리로 위험을 크게 줄일 수 있습니다.
고품질 셀 사용
셀 품질은 스웰링 발생률에 직접적인 영향을 미칩니다. 검증된 제조사의 셀을 사용하는 것이 중요합니다.
적절한 BMS 적용
BMS는 다음과 같은 위험을 방지합니다.
- 과충전
- 과방전
- 과전류
- 과열
이는 스웰링 예방의 핵심 요소입니다.
열 관리 설계 최적화
배터리 팩 내부 온도 균일성을 확보하면 전해질 열화를 줄일 수 있습니다. 산업용 시스템에서는 다음 기술이 사용됩니다.
- 방열판
- 강제 공냉
- 액체 냉각
- 열전도 패드
적절한 충전 전략 적용
100% 충전 상태를 지속적으로 유지하는 것은 노화를 가속화할 수 있습니다. 가능한 경우 적정 SOC 범위를 유지하는 것이 수명 연장에 유리합니다.
정기적인 상태 모니터링
산업용 배터리 팩은 다음 데이터를 지속적으로 모니터링해야 합니다.
- 셀 전압
- 온도
- 내부 저항
- 충방전 이력
조기 이상 징후를 발견하면 스웰링 위험을 줄일 수 있습니다.
8. 배터리 스웰링 관련 자주 묻는 질문
배터리 스웰링은 왜 발생하나요?
배터리 스웰링은 전해질 분해로 인해 생성된 가스가 셀 내부에 축적되면서 발생합니다. 과충전, 과방전, 고온 환경, 노화 및 제조 품질 문제가 주요 원인입니다.
부푼 리튬 배터리를 계속 사용해도 되나요?
권장되지 않습니다. 스웰링이 발생한 배터리는 내부 손상이 진행되고 있을 가능성이 높으며, 성능 저하뿐 아니라 안전 위험도 증가할 수 있습니다.
리튬 배터리 스웰링은 폭발 위험이 있나요?
모든 스웰링 배터리가 폭발하는 것은 아니지만, 내부 압력이 증가한 상태이므로 추가적인 열 또는 물리적 충격이 가해질 경우 위험이 높아질 수 있습니다.
LiPo 배터리가 Li-ion 배터리보다 더 쉽게 부풀어 오르나요?
일반적으로 LiPo 배터리는 파우치 구조를 사용하기 때문에 동일한 가스 발생량에서도 팽창이 더 쉽게 관찰됩니다.
배터리 스웰링을 예방하는 가장 효과적인 방법은 무엇인가요?
고품질 셀 사용, 적절한 BMS 적용, 효과적인 열 관리 설계 및 올바른 충전 습관이 스웰링 예방에 가장 효과적인 방법입니다.
