로봇 배터리 용량 계산 방법

로봇 시스템 설계에서 배터리 용량은 단순한 숫자가 아닙니다.
적절한 배터리 용량은 다음 세 가지 핵심 요소에 직접적인 영향을 줍니다.

• 로봇 작동 시간
• 배터리 팩 크기
• 전체 시스템 무게

배터리 용량이 부족하면 로봇은 자주 충전해야 하며, 작업 효율이 크게 떨어질 수 있습니다. 반대로 용량이 과도하게 크면 배터리 무게와 비용이 증가하여 설계 효율이 낮아질 수 있습니다.

따라서 대부분의 로봇 제조사는 목표 작동 시간(Working Time) 과 평균 전력 소비(Average Power Consumption) 를 기준으로 배터리 용량을 계산합니다.

로봇 배터리의 기본 구조와 종류에 대한 자세한 내용은 로봇 배터리란 무엇인가 문서에서 확인할 수 있습니다.

Key Takeaways

• 로봇 배터리 용량은 작동 시간, 배터리 팩 크기, 시스템 무게에 직접적인 영향을 미칩니다.
• 배터리 용량 계산은 평균 전력 소비(W)와 목표 작동 시간(h)을 기반으로 필요한 에너지(Wh)를 산출하는 것에서 시작합니다.
• 실제 설계에서는 부하 변화, 온도 영향, 배터리 노화를 고려하여 20~30%의 여유 용량을 추가해야 합니다.
• 로봇 유형(AGV, 서비스 로봇, 모바일 협동 로봇)에 따라 전압과 용량 설계 기준이 달라집니다.
• 온라인 계산기를 활용하면 로봇 전력, 작동 시간, 전압 입력만으로 필요한 최소 배터리 용량을 빠르게 확인할 수 있습니다.

1. 로봇 전력 소비 계산

배터리 용량 계산의 첫 단계는 로봇의 실제 전력 소비(Power Consumption)를 파악하는 것입니다.

일반적인 로봇 시스템은 여러 전력 소비 장치로 구성됩니다.

대표적인 구성 요소는 다음과 같습니다.

• 구동 모터 (Drive Motor)
• 컨트롤러 (Controller)
• 센서 (Sensors)
• 카메라 (Camera)
• 통신 모듈 (Communication Module)

예시 시스템의 평균 전력 소비는 다음과 같습니다.

이 값이 로봇의 평균 전력 소비(Average Power Consumption)입니다.

실제 설계에서는 피크 전력과 평균 전력을 구분하여 계산하는 것이 중요합니다.

2. 로봇 배터리 용량 계산 공식

로봇 배터리 용량 계산은 일반적으로 두 단계로 진행됩니다.

1 필요한 에너지 계산

필요한 에너지는 다음 공식으로 계산합니다.

필요 에너지 (Wh) = 평균 전력 (W) × 작동 시간 (h)

예시

2 배터리 용량 계산

배터리 용량(Ah)은 다음 공식으로 계산할 수 있습니다.

배터리 용량 (Ah) = 에너지 (Wh) ÷ 배터리 전압 (V)

예시

하지만 실제 로봇 배터리 설계에서는 여유 용량(Safety Margin)을 반드시 추가해야 합니다.

일반적으로 20% ~ 30% 여유 용량을 적용합니다.

최종 설계 예시

48V 45Ah 배터리

로봇 시스템의 전압 설계 기준은 로봇 배터리 전압 선택 가이드 에서 자세히 확인할 수 있습니다.

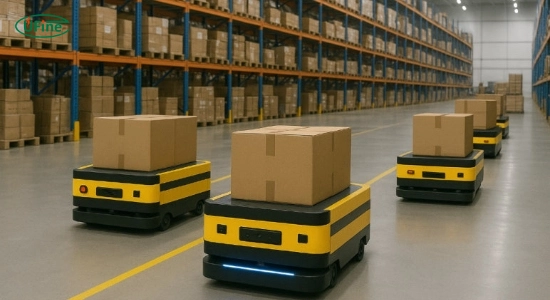

3. 로봇 유형별 배터리 용량 예시

로봇의 종류에 따라 전압과 배터리 용량 설계 기준이 달라집니다.

1 AGV 로봇

AGV(Automated Guided Vehicle)는 물류 자동화 시스템에서 가장 널리 사용되는 로봇입니다.

일반적인 배터리 사양

• 전압: 48V
• 용량: 40Ah ~ 120Ah

AGV 배터리 설계 기준은 AGV·AMR 로봇 배터리 선택 가이드 에서 확인할 수 있습니다.

2 서비스 로봇

서비스 로봇은 호텔, 병원, 식당 등에서 사용되며 상대적으로 낮은 전력 소비를 특징으로 합니다.

일반적인 배터리 사양

• 전압: 24V
• 용량: 10Ah ~ 30Ah

3 모바일 협동 로봇 (Mobile Cobot)

모바일 협동 로봇은 이동 플랫폼과 협동 로봇 암이 결합된 시스템입니다.

일반적인 배터리 사양

• 전압: 24V 또는 48V
• 용량: 20Ah ~ 60Ah

협동 로봇 전원 설계에 대한 자세한 내용은 협동로봇 배터리 요구사항 문서를 참고할 수 있습니다.

4. Robot battery capacity calculator for AGV and service robots

로봇 배터리 용량을 빠르게 계산하려면 아래 온라인 계산기를 사용할 수 있습니다.

이 계산기를 사용하면 다음 세 가지 입력만으로 배터리 용량을 계산할 수 있습니다.

• 로봇 평균 전력 (W)
• 작동 시간 (hours)
• 배터리 전압 (V)

계산 결과는 필요한 최소 배터리 용량(Ah)을 보여줍니다.

실제 설계에서는 20% ~ 30% 여유 용량을 추가하는 것이 권장됩니다.
