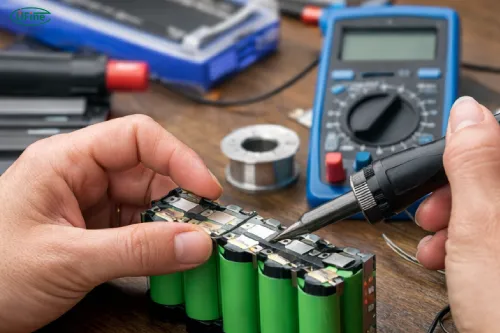

DIY 배터리팩 제작 가이드: 안전하게 내 손으로 만드는 법

배터리팩 DIY는 셀 선택, BMS(배터리 관리시스템) 적용, 그리고 안전한 조립 프로세스만 제대로 이해한다면 충분히 도전할 수 있어요. 다만, 작은 실수 하나가 큰 사고로 이어질 수 있으므로 안전 장치와 테스트를 절대 생략하면 안 됩니다.

핵심 포인트

• 셀 종류·전압·용량 이해가 시작점
• BMS는 선택이 아니라 필수
• 절연·용접·테스트 단계에서 안전이 최우선
• 용도에 맞는 배터리 설계가 전체 성능을 결정

1. 왜 DIY 배터리팩인가?

많은 사람들이 “왜 시중 제품을 사지 않고 직접 만들까?”라고 질문합니다. 솔직히 말하면, 내가 원하는 스펙을 자유롭게 조합할 수 있다는 점이 가장 큰 매력이죠.

예를 들면:

• 드론용 고출력 팩
• 전동공구 장시간 사용 팩
• 태양광 저장용 팩

이런 구성이 정해진 완제품에서는 쉽게 찾기 어렵습니다. 하지만 DIY는 스스로의 필요에 맞춰 설계할 수 있다는 점에서 자유도와 학습 가치가 큽니다.

2. 기본 개념: 셀·전압·용량·연결방식

어떤 배터리팩이든 가장 먼저 이해해야 할 네 가지가 있습니다.

전압과 용량이 섞이면 혼란스럽죠? 쉽게 말하면 전압은 힘, 용량은 오래 감이라고 생각하면 됩니다.

DIY 배터리팩을 설계할 때, 배터리 S와 P 의미를 이해하는 것이 중요합니다. 자세한 내용은 S와 P 이해하기에서 확인하세요.

3. 준비물과 안전 장비

DIY 시작 전에 아래를 준비해야 합니다.

1. 셀 (낮은 ESR, 검증된 제품)
2. BMS (셀 밸런싱 + 과충전 보호)
3. Spot 용접기 + 납땜 도구
4. 절연재, 열수축튜브
5. 모터 드라이버/전압계
6. 개인 보호장비 (장갑·안전안경)

여기서 절대 생략하면 안 되는 게 두 가지예요: BMS와 개인 보호장비. 작은 실수에도 화상, 불꽃, 폭발 위험이 있기 때문이죠.

4. 셀 선택과 배치 설계의 실제

셀을 선택할 때는 아래처럼 살펴야 합니다.

• 셀 등급 (일반/고방전)
• 정격 전압/용량
• 내부저항(ESR)
• 제조사 신뢰성

예를 들어 리튬이온 18650 셀은 널리 사용되지만, 과방전/과충전에 취약할 수 있어 반드시 BMS가 필요해요.

DIY 시, 18650 셀을 직렬과 병렬로 연결하는 방법은 핵심 기술 중 하나입니다. 자세한 가이드는 18650 직병렬 연결을 참고하세요.

또한 직렬 × 병렬 수를 결정할 때는 다음 표처럼 설계하면 실수가 줄어듭니다.

항상 자신의 장비 전압과 일치하는지를 먼저 확인하세요. 틀리면 작동이 안 되거나 위험할 수 있어요.

배터리팩 셀 선택 시, 18650과 21700의 차이를 아는 것이 중요합니다. 18650과 21700 비교에서 자세히 확인할 수 있습니다.

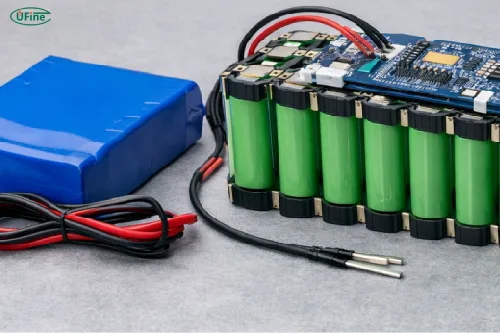

5. BMS(배터리 관리 시스템) 연결

솔직히 말하면, BMS 없이는 손대지 마세요.

BMS 없이는 아무리 좋은 셀을 써도 셀 불균형 과충전/과방전으로 이어질 확률이 굉장히 높습니다.

BMS는 이렇게 작동합니다:

• 셀 간 전압 균형 유지
• 과충전/과방전 방지
• 온도 센서 감시
• 외부 단락 보호

안정적인 배터리 관리를 위해, BMS의 역할을 먼저 알아두는 것이 좋습니다. 더 많은 정보는 BMS 의미에서 확인할 수 있습니다.

6. 연결·용접·절연 작업: 실전 팁

이 단계가 바로 스릴과 위험이 공존하는 부분이에요.

• Spot 용접이 가능한 경우 납땜보다 안전
• 납땜 시 너무 오래 열을 가하지 마세요 (셀 손상 위험)
• 셀 사이에 절연테이프/피막은 반드시
• 공구는 절연 손잡이로 선택

열이 생기면 금방 변형·폭발 위험으로 이어집니다.

항상 작업 공간 환기 + 보호장비 착용을 먼저 떠올리세요.

7. 초기 충전·테스트

모든 작업이 끝나면 바로 장비에 연결하는 것이 아니라 아래를 먼저 점검합니다.

✔ 전압 균형 확인

✔ BMS 쇼트 테스트

✔ 초기 낮은 전류 충전

✔ 온도 변화 체크

사소하지만 놓치기 쉬운 단계입니다.

혹시라도 발열이 비정상적이라면 즉시 분해하고 문제를 찾아야 해요.

8. 흔한 오류와 해결

DIY 배터리팩에서 흔히 마주치는 문제는 다음과 같습니다.

• 셀 불균형 → BMS 밸런싱 확인
• 초기 전압 차이 → 같은 그룹 셀로 조정
• 과열 → 절연/방열 재검토

그 중 가장 빈번한 건 BMS 미적용으로 인한 비정상 충전 사이클이에요.

BMS는 귀찮다고 생략하지 마세요.

9. 안전한 폐기와 법적 고려

사용 연한이 지난 셀은 반드시 전용 수거 장소에 맡겨야 합니다.

국내에서 리튬 전지는 특수 폐기물로 다루는 경우도 있어요.

또한 제작한 배터리팩을 판매할 때는 KC 인증 등 법규가 적용됩니다. 이를 확인하지 않고 판매했다가 큰 벌금을 물 수 있습니다.

10. FAQs

배터리팩 DIY 시 어떤 전선 두께를 사용해야 안전한가요?

일반적으로 10~14 AWG 전선을 추천하며, 최대 전류와 발열 가능성을 반드시 고려해야 합니다.

리튬이온과 LiFePO4 배터리팩, DIY 용도로 어떤 차이가 있을까요?

LiFePO4는 안전성과 수명이 길지만 부피와 무게가 크며, 리튬이온은 고출력 장치에 적합합니다.

BMS 없이 DIY 배터리팩을 사용할 수 있나요?

권장하지 않습니다. BMS는 과충전/과방전 보호와 셀 밸런싱 필수 장치로, 안전과 수명에 직결됩니다.

배터리팩 DIY 후 처음 충전할 때 주의할 점은?

낮은 전류로 천천히 충전하고, 셀 온도와 전압 변화를 모니터링해야 합니다.

배터리팩 제작 시 셀 간 거리나 간격은 어느 정도가 적당한가요?

발열과 단락 방지를 위해 최소 2~3mm 간격을 유지하고 절연재를 충분히 사용하세요.

DIY 배터리팩을 장기간 사용하지 않을 때는 어떻게 보관해야 하나요?

40~60% 충전 상태로 서늘하고 건조한 장소에 보관하며, 장기간 미사용 시 3~6개월마다 전압 점검이 필요합니다.

완성된 DIY 배터리팩을 전자기기에 바로 연결해도 되나요?

바로 연결하기보다는 먼저 전압·전류·발열 테스트를 진행해 안정성을 확인한 후 사용해야 합니다.
