리튬배터리 성능 차이는 화학계열에서만 발생하지 않는다. 실际적인 B2B 프로젝트에서는 셀 구조 형태 자체가 방열, 수명, 안전성, 생산 리스크를 동시에 결정하는 핵심 변수로 작용한다.
원통형, 각형, 파우치형은 단순한 외형 차이가 아니라, 전극 배열 방식, 내부 응력 관리, 열 전달 경로가 근본적으로 다른 설계 체계다.
1. 리튬배터리 셀 구조 형태의 기본 개념과 분류 기준

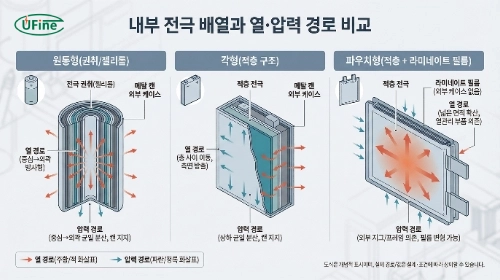

원통형, 각형, 파우치형 셀 구조의 물리적 차이
셀 구조 형태는 전극이 어떻게 고정되고, 내부에서 발생하는 열과 압력이 어떤 경로로 분산되는지를 결정한다. 이는 곧 셀 단위 안정성뿐 아니라 팩 단위 설계 전략까지 좌우한다.
- 원통형: 전극을 권취한 뒤 금속 캔에 삽입하는 구조
- 각형: 적층 또는 권취 전극을 직육면체 케이스에 밀봉
- 파우치형: 전극 적층체를 라미네이트 필름으로 감싸는 구조
이 차이로 인해 동일한 화학계열이라도, 셀 형태에 따라 열 저항, 내부 압력 대응 방식, 외부 보호 요구 조건이 달라진다. 구조 관점에서의 기본 원리는 리튬배터리 셀 구조와 설계 기준 안내 페이지에서 더 상세히 설명되어 있다.
2. 원통형 리튬배터리의 구조적 장점과 설계 한계
금속 캔 기반 구조 안정성과 열 분산 특성
원통형 배터리는 강성 높은 금속 캔이 내부 전극을 균일하게 지지한다. 이 구조는 내부 압력 상승 시 변형을 제한하고, 열을 외부로 분산시키는 데 유리하다.
특히 고출력 방전이나 반복 충방전 환경에서 셀 간 열 편차가 작고, 열 runaway 전파 리스크가 낮은 편이다. 이러한 특성 때문에 전동 공구, 산업용 장비, 표준화된 대량 제품에서 널리 사용된다.
대표 규격인 18650과 같은 셀은 18650 원통형 배터리 기술 페이지에서 실제 적용 사례를 확인할 수 있다.
팩 설계 시 공간 손실과 집적 한계
원통형 셀은 구조적 안정성의 대가로 공간 효율이 낮다. 원형 단면으로 인해 모듈 구성 시 필연적으로 빈 공간이 발생하며, 이는 동일 부피 대비 에너지 밀도 저하로 이어진다.
또한 다수 셀 병렬 구성 시
- 셀 수 증가
- 연결 포인트 증가
- BMS 배선 복잡도 증가
와 같은 설계 부담이 함께 증가한다.
3. 각형 리튬배터리의 공간 효율성과 제조 공정 이슈
직육면체 구조의 시스템 집적 장점
각형 배터리는 제한된 공간에 최대한의 에너지를 배치해야 하는 시스템에 적합하다. 셀 외형이 직육면체이기 때문에 모듈 내부 공간 활용도가 높고, 구조 설계가 직관적이다.
이 특성은 전기차, 에너지 저장 장치, 산업 설비처럼 고정된 하우징을 가진 시스템에서 분명한 이점을 제공한다.
내부 정렬과 열 관리의 난이도
각형 배터리는 구조적으로 내부 전극 적층 정렬과 열 분산 설계가 까다롭다. 전극 간 압력 분포가 균일하지 않을 경우, 장기 사용 시 국부 열화가 발생할 수 있다.
따라서 각형 셀은
- 제조 공정 관리 수준
- 내부 열 확산 설계
- 셀 케이스 강성 설계
가 충분히 확보되지 않으면 품질 편차가 커질 수 있다. 이러한 이유로 각형 셀 기반 프로젝트는 초기 설계 단계에서 각형 배터리 맞춤 설계 가이드와 함께 검토되는 경우가 많다.
4. 파우치형 리튬배터리의 설계 자유도와 보호 요구사항
얇은 두께와 형상 유연성의 이점
파우치형 배터리는 금속 케이스 대신 라미네이트 필름을 사용한다. 이로 인해 셀 두께를 최소화할 수 있고, 비정형 형상 설계가 가능하다.
웨어러블 기기, 의료 장비, 휴대형 전자기기처럼 경량화와 공간 제약이 극단적인 제품군에서 파우치형 셀은 사실상 유일한 선택지인 경우도 많다.
기계적 보호와 팽창 관리 필요성
파우치형 구조는 외부 충격에 대한 자체 보호 능력이 낮다. 충방전 과정에서 발생하는 셀 팽창을 고려하지 않으면, 장기 신뢰성 문제가 발생할 수 있다.
실제 설계에서는
- 셀 팽창 여유 공간 확보
- 외부 하우징 강성 설계
- 압력 분산 구조
가 함께 고려된다. 관련 구조 사례는 파우치형 배터리 구조 및 적용 사례에서 확인할 수 있다.

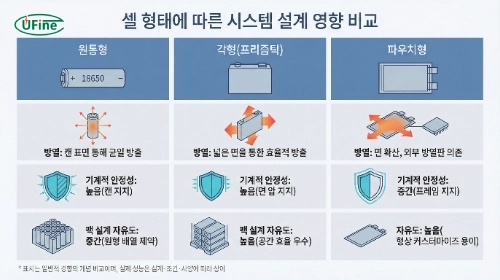

5. 리튬배터리 구조 형태 선택 시 시스템 설계 기준
방열 조건, 진동 환경, 생산 규모의 종합 판단
셀 형태 선택은 단일 성능 지표로 결정되지 않는다. 실제 B2B 프로젝트에서는 사용 환경과 생산 조건을 함께 고려한 구조 판단이 이루어진다.
- 고출력, 연속 방전 환경에서는 열 분산 경로가 중요
- 이동 장비나 산업 현장에서는 진동과 충격 내성 고려
- 대량 생산 제품은 자동화 가능성과 공급 안정성 중요
아래 표는 구조 형태별 시스템 관점 특성을 정리한 것이다.
| 셀 형태 | 구조 안정성 | 공간 활용 | 설계 자유도 | 대량 생산 적합성 |
|---|---|---|---|---|
| 원통형 | 매우 높음 | 낮음 | 낮음 | 매우 높음 |
| 각형 | 높음 | 높음 | 중간 | 높음 |
| 파우치형 | 중간 | 높음 | 매우 높음 | 중간 |
6. 셀 구조 형태 FAQ
원통형 배터리가 산업용에서 많이 쓰이는 이유는 무엇인가요?
금속 캔 구조로 열과 압력에 안정적이며, 자동화 생산을 통해 품질 일관성을 확보하기 쉽기 때문입니다.
각형 배터리는 왜 제조 관리가 중요하다고 하나요?
내부 전극 정렬과 열 분산이 균일하지 않으면 장기 성능 편차가 커질 수 있기 때문입니다.
파우치형 배터리는 반드시 외부 케이스가 필요한가요?
대부분의 경우 충격 보호와 팽창 제어를 위해 별도의 하우징 설계가 필요합니다.
셀 구조가 배터리 수명에 직접적인 영향을 주나요?
직접적인 수명 차이보다는 열 관리와 기계적 안정성 차이가 수명에 영향을 줍니다.
B2B 프로젝트에서 셀 형태를 선택할 때 가장 중요한 기준은 무엇인가요?
사용 환경, 공간 제약, 생산 규모를 함께 고려한 시스템 수준의 판단입니다.
