리튬 배터리 팩을 설계하거나 제품을 선택할 때 가장 자주 등장하는 개념이 바로 배터리 팩 직렬 연결과 병렬 연결입니다. 특히 3S2P, 4S3P, 13S4P와 같은 표기 방식은 배터리 사양서나 제품 설명에서 매우 흔하게 사용됩니다. 하지만 이러한 표기가 의미하는 내용을 정확히 이해하지 못하면, 배터리 선택이나 설계 과정에서 혼란이 발생할 수 있습니다.
배터리 팩 직병렬 연결은 단순히 배터리를 연결하는 방식이 아니라, 배터리 시스템 전체 성능을 결정하는 핵심 요소입니다. 전압, 용량, 출력 전류, 사용 시간, 발열 특성, 그리고 안전성까지 모두 직병렬 구조에 따라 달라집니다. 특히 전동 장비, 산업용 장비, 의료 장비 등에서는 직병렬 설계가 제품 성능과 안정성에 직접적인 영향을 미칩니다.
이 글에서는 배터리 팩 직병렬 연결의 기본 개념부터 실제 설계 방법, 셀 밸런싱 문제, BMS 선택 방법, 그리고 실제 적용 사례까지 깊이 있게 설명합니다.
핵심 요약
배터리 팩 직병렬 연결에서 꼭 이해해야 할 핵심 포인트는 다음과 같습니다.
- 직렬 연결은 전압을 증가시킵니다
- 병렬 연결은 용량과 전류를 증가시킵니다
- S는 Series, P는 Parallel을 의미합니다
- 대부분의 배터리 팩은 직병렬 혼합 구조입니다
- 셀 밸런싱과 BMS는 안전 설계의 핵심입니다
이 다섯 가지 개념만 이해해도 배터리 팩 구조를 이해하는 데 큰 도움이 됩니다.

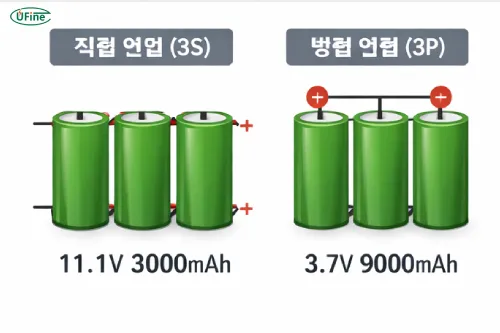

1. S 와 P 의미
배터리 팩 사양에서 자주 등장하는 S와 P는 각각 Series와 Parallel을 의미합니다. 즉, S는 직렬 연결을 의미하고 P는 병렬 연결을 의미합니다. 이 표기 방식은 배터리 팩 구조를 간단하게 표현하기 위해 사용됩니다.

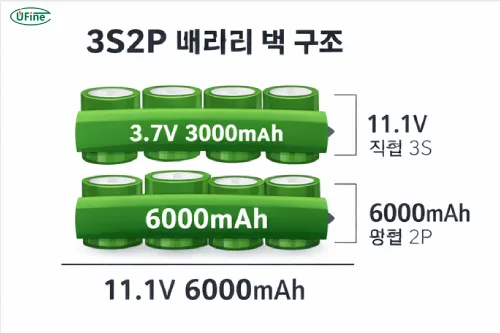

예를 들어 3S2P라는 표기는 3개의 셀을 직렬로 연결하고, 이러한 직렬 그룹을 2개 병렬로 연결했다는 의미입니다. 이 경우 총 셀 개수는 6개가 됩니다.
3.7V 3000mAh 셀을 기준으로 계산하면 다음과 같습니다.
전압은 직렬 연결 수에 따라 증가합니다. 따라서 3S 구조에서는 3.7V × 3 = 11.1V가 됩니다.
용량은 병렬 연결 수에 따라 증가합니다. 따라서 2P 구조에서는 3000mAh × 2 = 6000mAh가 됩니다.
결과적으로 3S2P 배터리 팩은 11.1V 6000mAh가 됩니다.
이러한 구조는 전동 공구, 드론, 로봇, 산업용 장비 등 다양한 분야에서 사용됩니다.
2. 배터리 팩 직렬 연결이란
직렬 연결은 배터리 셀을 순차적으로 연결하여 전체 전압을 증가시키는 방식입니다. 일반적으로 배터리의 양극과 음극을 서로 연결하는 구조로 구성됩니다.
예를 들어 3.7V 셀을 직렬 연결하면 다음과 같이 전압이 증가합니다.
2S는 7.4V, 3S는 11.1V, 4S는 14.8V, 6S는 22.2V가 됩니다.
이처럼 직렬 연결은 전압을 높이기 위한 가장 기본적인 방법입니다. 반면 용량은 변하지 않는다는 점이 특징입니다.
직렬 연결은 주로 고전압이 필요한 장비에서 사용됩니다. 예를 들어 전동 자전거, 전동 킥보드, 드론, 산업용 로봇, 의료 장비 등이 대표적인 사례입니다. 특히 전동 장비에서는 모터 구동을 위해 일정 수준 이상의 전압이 필요하기 때문에 직렬 연결이 필수적입니다.
3. 배터리 팩 병렬 연결이란
병렬 연결은 배터리 셀의 양극과 양극, 음극과 음극을 연결하는 방식입니다. 이 방식은 전압은 유지하면서 용량과 출력 전류를 증가시키는 역할을 합니다.
예를 들어 3000mAh 셀을 병렬로 연결하면 2P는 6000mAh, 3P는 9000mAh, 4P는 12000mAh가 됩니다. 전압은 3.7V 그대로 유지됩니다.
병렬 연결은 장시간 사용이 필요한 장비에서 주로 사용됩니다. 또한 고출력 장비에서도 병렬 연결이 필요합니다. 병렬 연결이 증가하면 배터리 팩이 더 높은 전류를 안정적으로 공급할 수 있기 때문입니다.
예를 들어 전동 공구, 산업용 장비, ESS 시스템 등에서는 병렬 연결이 중요한 역할을 합니다.
4. 직렬 vs 병렬 연결 비교
직렬 연결과 병렬 연결의 차이를 이해하면 배터리 팩 설계가 훨씬 쉬워집니다.
| 구분 | 직렬 연결 | 병렬 연결 |
|---|---|---|
| 전압 | 증가 | 동일 |
| 용량 | 동일 | 증가 |
| 출력 전류 | 동일 | 증가 |
| 사용 시간 | 동일 | 증가 |
| 주요 목적 | 고전압 | 장시간 사용 |
| 설계 난이도 | 중간 | 비교적 높음 |
실제 배터리 팩에서는 이 두 가지 방식을 함께 사용하는 경우가 대부분입니다.
5. 직병렬 혼합 연결 (배터리 팩 설계 핵심)
대부분의 리튬 배터리 팩은 직렬과 병렬을 함께 사용하는 구조로 설계됩니다. 이를 직병렬 연결이라고 합니다. 이 방식은 전압과 용량을 동시에 조정할 수 있기 때문에 가장 많이 사용됩니다.
예를 들어 4S3P 구조를 살펴보겠습니다. 4개의 셀을 직렬로 연결하고, 이러한 구조를 3개 병렬로 구성하는 방식입니다. 총 셀 수는 12개가 됩니다.
3.7V 3000mAh 셀을 기준으로 계산하면, 전압은 14.8V가 되고 용량은 9000mAh가 됩니다. 이 구조는 산업용 장비와 전동 장비에서 매우 많이 사용됩니다.
6. 배터리 팩 설계 계산 방법
배터리 팩 설계 시 기본 계산 방법을 이해하는 것이 중요합니다.
| 구성 방식 | 계산 방법 | 결과 |
|---|---|---|
| 직렬 연결 | 전압 × S | 전압 증가 |
| 병렬 연결 | 용량 × P | 용량 증가 |
| 직병렬 연결 | 전압 × S / 용량 × P | 전압 + 용량 증가 |
예를 들어 6S2P 구조를 계산해보겠습니다.
3.7V 3000mAh 셀 기준
전압은 3.7 × 6 = 22.2V
용량은 3000 × 2 = 6000mAh
결과는 22.2V 6000mAh가 됩니다.
7. 배터리 셀 불균형 문제
직병렬 연결에서 중요한 요소 중 하나는 셀 불균형 문제입니다. 배터리 셀은 동일한 모델이라도 미세한 차이가 존재합니다. 이러한 차이가 누적되면 충전과 방전 과정에서 불균형이 발생합니다.
셀 불균형이 발생하면 일부 셀은 과충전 상태가 되고, 일부 셀은 과방전 상태가 될 수 있습니다. 이는 배터리 수명 감소뿐 아니라 안전 문제로 이어질 수 있습니다.
특히 직렬 연결이 많아질수록 셀 불균형 문제는 더욱 중요해집니다. 따라서 셀 밸런싱 기능을 제공하는 BMS가 필요합니다.
배터리 팩 설계 시 셀 선택도 중요한 요소입니다. 18650 vs 21700 배터리팩 비교글에서 차이를 확인해보세요.
8. BMS 선택 방법
BMS는 배터리 팩 보호 장치로 매우 중요한 역할을 합니다. BMS는 과충전, 과방전, 과전류, 단락 보호 기능을 제공합니다. 또한 셀 밸런싱 기능도 수행합니다.
BMS 선택 시 고려해야 할 요소는 직렬 수와 전류 용량입니다. 예를 들어 10S 배터리 팩이라면 10S BMS를 선택해야 합니다. 또한 장비 요구 전류에 맞는 BMS를 선택해야 합니다.
특히 직렬 연결이 많아질수록 BMS의 중요성이 커집니다. 관련 내용은 BMS란 무엇인가요? 에서 자세히 확인할 수 있습니다.
9. 배터리 팩 설계 단계
전동 자전거는 보통 10S에서 13S 구조를 사용합니다. 드론은 4S 또는 6S 구조를 사용합니다. 전동 공구는 5S2P 구조가 일반적입니다. ESS 시스템은 대형 직병렬 구조를 사용합니다.
배터리 팩 설계는 일반적으로 다음과 같은 과정으로 진행됩니다.
요구 전압을 먼저 확인하고, 이후 필요한 용량을 계산합니다. 그 다음 적합한 셀을 선택하고 직병렬 구조를 설계합니다. 이후 BMS를 선택하고 팩 구조를 설계합니다. 마지막으로 테스트를 진행합니다.
이 과정은 산업용 배터리 설계에서 매우 일반적인 방식입니다.
10. Ufine Battery 맞춤형 배터리 팩 솔루션
Ufine Battery는 맞춤형 리튬 배터리 제조 전문 업체입니다. 다양한 산업 분야에 맞는 배터리 팩 설계를 지원합니다.
리튬 폴리머 배터리, 18650, 21700, LiFePO4 등 다양한 셀을 기반으로 맞춤형 설계가 가능합니다. 또한 고율 배터리, 초박형 배터리, 고온 및 저온 배터리 등 특수 요구 사항도 지원합니다.
고객 요구에 따라 전압, 용량, 크기, 출력, BMS 설계까지 맞춤형으로 제공합니다.
11. FAQs
1. 배터리 팩 직렬 연결 수는 어떻게 결정하나요?
직렬 연결 수는 장비가 요구하는 전압을 기준으로 결정합니다. 먼저 장비의 입력 전압 범위를 확인한 후, 단일 셀 전압을 기준으로 필요한 직렬 수를 계산합니다. 예를 들어 12V 시스템이라면 일반적으로 3S 또는 4S 구성이 사용됩니다.
2. 직병렬 연결 시 충전 방식은 달라지나요?
직렬 수에 따라 충전 전압이 달라집니다. 예를 들어 3S 배터리는 12.6V 충전기를 사용하고, 4S 배터리는 16.8V 충전기를 사용해야 합니다. 반드시 배터리 사양에 맞는 충전기를 사용해야 합니다.
3. 직병렬 구조에서 배터리 수명은 어떻게 영향을 받나요?
병렬 연결이 많을수록 셀 부담이 줄어들기 때문에 일반적으로 배터리 수명이 증가합니다. 반면 직렬 연결이 많아질수록 셀 밸런싱이 중요해지며, 관리가 부족하면 수명이 줄어들 수 있습니다.
4. 서로 다른 용량의 셀을 병렬 연결하면 어떻게 되나요?
서로 다른 용량의 셀을 병렬 연결하면 전류 분배가 불균형하게 됩니다. 이로 인해 일부 셀에 과부하가 발생하고 배터리 성능이 저하될 수 있습니다. 따라서 동일 용량 셀 사용이 권장됩니다.
5. 직병렬 구조에서 발열은 어떻게 관리하나요?
배터리 팩 설계 시 방열 구조를 고려해야 합니다. 셀 간 간격 확보, 방열 패드 사용, 금속 케이스 설계 등이 일반적인 방법입니다. 특히 고출력 배터리에서는 발열 관리가 매우 중요합니다.
6. 리튬 폴리머 배터리도 직병렬 연결이 가능한가요?
네, 가능합니다. 리튬 폴리머 배터리도 18650 또는 21700 배터리와 동일하게 직병렬 연결이 가능합니다. 다만 팩 구조 설계 시 팽창 문제를 고려해야 합니다.
