18650배터리팩 DIY 방법, 시작 전에 꼭 알아야 할 것

18650배터리팩을 직접 만들어보고 싶다는 생각, 한 번쯤 해보셨을 겁니다.

전동 킥보드 배터리가 빨리 닳거나, 캠핑용 파워뱅크가 필요하거나, 혹은 DIY 프로젝트를 진행하면서 “내가 직접 만들면 더 좋지 않을까?”라는 생각이 자연스럽게 들기 때문입니다.

하지만 막상 시작하려고 하면 걱정이 생깁니다.

“위험하지 않을까?”

“어떤 배터리를 써야 하지?”

“직렬? 병렬? 너무 어렵다…”

이 글은 바로 그런 고민을 가진 초보자를 위한 18650배터리팩 DIY 가이드입니다.

단순히 만드는 방법만 설명하는 것이 아니라, 실제 사용 환경과 실수 사례까지 포함해 현실적으로 안내합니다.

빠른 답변

18650배터리팩 DIY 제작은 초보자도 충분히 가능합니다. 하지만 기본적인 전기 개념(직렬·병렬), 안전 장비, 그리고 BMS 사용은 반드시 필요합니다. 특히 처음 시작할 때는 3S 또는 4S 소형 배터리팩부터 제작하는 것이 안전하며, 스폿 용접 방식을 사용하는 것이 가장 권장됩니다.

핵심 요약

• 18650배터리팩 DIY는 초보자도 가능하지만 안전 지식이 필요합니다
• 직렬(Series)과 병렬(Parallel) 개념은 반드시 이해해야 합니다
• BMS는 필수이며, 안전을 위해 반드시 사용해야 합니다
• 납땜보다 스폿 용접 방식이 더 안전합니다
• 동일한 모델의 배터리 셀을 사용하는 것이 중요합니다
• 작은 용량 배터리팩부터 시작하는 것이 좋습니다

1. 18650배터리팩이란 무엇인가?

18650 배터리는 현재 가장 널리 사용되는 원통형 리튬이온 배터리 중 하나입니다. 노트북 배터리부터 전동 공구, 전기 자전거, 심지어 일부 전기차까지 다양한 분야에서 사용됩니다.

이 배터리가 DIY 사용자들에게 인기가 많은 이유는 비교적 쉽게 구할 수 있고, 원하는 용량과 전압으로 자유롭게 조합할 수 있기 때문입니다.

예를 들어 캠핑용 파워뱅크를 만들고 싶다면 용량을 크게 구성할 수 있고, 전동 공구용이라면 고출력 중심으로 설계할 수도 있습니다. 이처럼 18650배터리팩 DIY는 단순한 취미를 넘어 실용적인 프로젝트로 발전하는 경우가 많습니다.

또한 DIY를 통해 비용을 절감할 수 있다는 점도 큰 장점입니다. 완제품 배터리팩은 보호 회로와 케이스 비용이 포함되기 때문에 가격이 높아질 수 있지만, DIY 제작은 필요한 구성만 선택할 수 있기 때문입니다.

2. DIY 제작 전 반드시 알아야 할 기본 개념

18650배터리팩 DIY에서 가장 중요한 개념은 바로 직렬과 병렬입니다. 이 두 가지 개념만 이해해도 배터리팩 설계가 훨씬 쉬워집니다.

직렬 연결은 전압을 높이는 방식입니다.

반대로 병렬 연결은 용량을 늘리는 방식입니다.

예를 들어 3.7V 3000mAh 배터리를 기준으로 보면 다음과 같습니다.

이 개념을 이해하면 어떤 장치에 어떤 배터리팩이 필요한지 쉽게 판단할 수 있습니다.

만약 전동 공구처럼 높은 전압이 필요하다면 직렬 연결을 늘려야 하고, 캠핑용 파워뱅크처럼 오래 사용하는 목적이라면 병렬 구성을 늘리는 것이 좋습니다.

18650배터리팩을 설계할 때 가장 중요한 개념은 직렬과 병렬 구조인데, 자세한 원리는 직렬과 병렬 연결 에서 더 쉽게 이해할 수 있습니다.

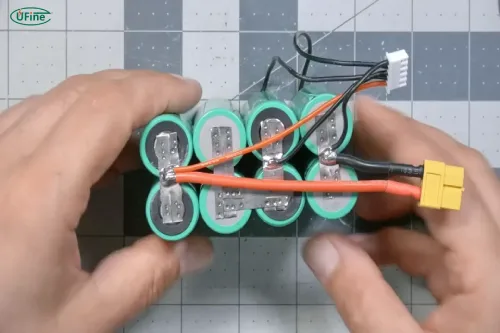

3. 18650배터리팩 DIY에 필요한 준비물

다음은 초보자가 준비하면 좋은 기본 장비입니다.

• 18650 배터리 셀

• 니켈 스트립

• BMS (Battery Management System)

• 스폿 용접기

• 절연 테이프

• 멀티미터

특히 BMS는 안전을 위해 반드시 필요합니다. 과충전, 과방전, 과전류를 방지하기 때문에 배터리팩 제작 시 필수입니다.

DIY 배터리팩에서 안전을 담당하는 핵심 부품은 BMS이며, 기본 개념은 BMS 시스템에서 자세히 설명하고 있습니다.

처음 DIY를 시작할 때 필요한 장비는 생각보다 많지 않습니다. 하지만 안전과 품질을 위해 기본 장비는 반드시 준비해야 합니다.

가장 기본적으로 필요한 것은 18650 배터리 셀, 니켈 스트립, BMS, 그리고 스폿 용접기입니다. 여기에 멀티미터와 절연 테이프 정도만 추가해도 충분히 제작이 가능합니다.

특히 BMS는 선택이 아니라 필수입니다.

BMS는 과충전, 과방전, 과전류를 보호하는 장치이기 때문에 배터리팩 안전을 위해 반드시 사용해야 합니다.

보다 자세한 안전 기준은

4. 18650배터리팩 DIY 제작 단계

다음은 기본적인 제작 단계입니다.

• 배터리 셀 선택 및 확인

• 직렬·병렬 구조 설계

• 배터리 셀 정렬 및 고정

• 니켈 스트립 스폿 용접

• BMS 연결

• 절연 및 마감 작업

• 전압 테스트 및 충전 테스트

이제 실제 제작 과정으로 들어가 보겠습니다. 처음에는 어렵게 느껴질 수 있지만, 한 번 경험하면 다음부터는 훨씬 수월해집니다.

먼저 배터리 셀을 선택합니다. 이때 중요한 점은 반드시 동일한 모델을 사용하는 것입니다. 서로 다른 브랜드나 용량을 혼합하면 성능 저하뿐 아니라 위험 요소가 생길 수 있습니다.

다음으로 배터리 배열을 설계합니다. 예를 들어 3S2P 구조를 선택했다면 셀을 정렬하고 고정합니다. 이 과정에서 셀 홀더를 사용하면 작업이 훨씬 쉬워집니다.

이제 니켈 스트립을 이용해 스폿 용접을 진행합니다. 납땜은 열로 인해 배터리가 손상될 수 있기 때문에 초보자에게는 권장되지 않습니다.

이후 BMS를 연결하고 절연 처리 후 케이스에 넣으면 기본적인 배터리팩이 완성됩니다.

작업이 끝났다면 반드시 멀티미터로 전압을 확인하고 테스트를 진행해야 합니다. 이 과정은 절대 생략하면 안 됩니다.

5. 초보자가 자주 하는 실수

DIY를 처음 시작하는 사람들은 비슷한 실수를 반복하는 경우가 많습니다.

가장 흔한 실수는 서로 다른 배터리를 혼합하는 것입니다. 중고 배터리를 사용하거나 브랜드가 다른 셀을 혼합하면 내부 저항이 달라져 성능이 떨어집니다.

또한 BMS 없이 제작하는 경우도 많습니다. 이는 가장 위험한 실수 중 하나입니다.

그리고 절연 처리를 대충 하는 경우도 있습니다. 작은 실수 하나가 합선으로 이어질 수 있기 때문에 절연은 반드시 꼼꼼하게 해야 합니다.

6. 안전하게 18650배터리팩 제작하는 방법

배터리 DIY에서 가장 중요한 것은 안전입니다. 특히 리튬이온 배터리는 잘못 다루면 화재 위험이 있기 때문에 항상 주의해야 합니다.

작업 공간은 금속 물체가 없는 곳이 좋고, 보호 장갑을 착용하는 것이 안전합니다. 또한 충전 테스트는 반드시 안전한 공간에서 진행해야 합니다.

또한 배터리 테스트 기준은

7. DIY vs 완제품 배터리팩 비교

DIY 배터리팩과 완제품 배터리팩은 각각 장단점이 있습니다.

DIY는 자유도가 높고 비용 절감이 가능하지만, 안전성과 시간 측면에서는 완제품이 유리합니다.

8. 18650배터리팩 DIY가 적합한 사람

DIY는 모든 사람에게 적합하지는 않습니다.

하지만 아래와 같은 경우라면 DIY 제작이 매우 좋은 선택이 될 수 있습니다.

DIY 프로젝트를 좋아하거나, 특정 장치에 맞는 배터리팩이 필요한 경우, 또는 비용을 절감하고 싶은 경우라면 DIY 제작이 적합합니다.

반대로 전기 지식이 전혀 없거나 안전 작업이 부담스럽다면 완제품을 선택하는 것이 더 좋은 선택일 수 있습니다.

9. 마무리: 초보자를 위한 추천 시작 구성

처음 시작한다면 3S1P 또는 3S2P 구성부터 시작하는 것이 좋습니다. 작은 프로젝트부터 시작하면 경험이 쌓이고 점점 더 큰 배터리팩 제작이 가능해집니다.

18650배터리팩 DIY는 단순한 취미가 아니라 실용적인 기술입니다.

처음에는 조금 어렵게 느껴질 수 있지만, 한 번 만들어 보면 생각보다 쉽고 재미있다는 것을 느끼게 될 것입니다.

그리고 무엇보다 중요한 것은 안전입니다.

조금 천천히 진행하더라도, 안전하게 제작하는 것이 가장 좋은 방법입니다.

10. FAQs

1. 18650배터리팩 DIY 제작 비용은 얼마나 드나요?

기본적으로 소형 18650배터리팩 DIY 비용은 약 $30~$100 정도입니다. 배터리 셀 품질, BMS, 케이스 여부에 따라 비용이 달라질 수 있습니다. 스폿 용접기를 이미 보유하고 있다면 비용을 더 절감할 수 있습니다.

2. 중고 18650 배터리를 사용해도 괜찮나요?

가능하지만 권장하지 않습니다. 중고 배터리는 내부 저항과 성능이 불균형할 수 있어 배터리팩 수명과 안전성에 영향을 줄 수 있습니다. 특히 초보자라면 새 배터리 셀 사용이 더 안전합니다.

3. 18650배터리팩 DIY 시 케이스가 꼭 필요한가요?

필수는 아니지만 권장됩니다. 케이스는 외부 충격을 방지하고 절연을 강화해 안전성을 높입니다. 특히 이동용 배터리팩이라면 케이스 사용이 좋습니다.

4. 18650배터리팩 DIY는 얼마나 오래 사용할 수 있나요?

일반적으로 18650 배터리는 300~800회 충전 사이클을 제공합니다. 사용 환경과 충전 방식에 따라 수명이 달라질 수 있습니다.

5. 배터리팩 제작 후 바로 사용해도 되나요?

사용 전 반드시 테스트를 진행하는 것이 좋습니다. 전압 확인, 충전 테스트, 발열 체크 등을 먼저 진행하면 안전하게 사용할 수 있습니다.

6. 18650배터리팩 DIY 제작 난이도는 어느 정도인가요?

기본적인 전기 지식이 있다면 초보자도 충분히 제작 가능합니다. 다만 안전을 위해 작은 프로젝트부터 시작하는 것이 좋습니다.
