12V 배터리 팩 성능과 수명에 영향을 주는 핵심 기술

12V 배터리 시스템은 생각보다 훨씬 광범위하게 사용됩니다. CCTV, 의료 장비, 소형 로봇, 통신 백업 전원까지 거의 모든 산업 장비에서 “표준 전압 레벨”처럼 자리 잡고 있습니다.

특히 최근에는 기존 납산 배터리에서 리튬이온 또는 리튬폴리머 기반 12V 배터리 팩으로 빠르게 전환되고 있는데, 그 이유는 단순합니다. 더 가볍고, 더 오래가고, 더 효율적이기 때문입니다.

핵심 요약

• 12V 배터리 팩은 산업 전반에서 가장 표준화된 전력 시스템 중 하나이며, 리튬이온 기반으로 빠르게 전환되고 있습니다.
• 핵심 설계 요소는 셀 구성(3S/4S), BMS 보호 전략, 방열 설계, 그리고 부하 특성 분석입니다.
• 납산 배터리 대비 리튬 12V 배터리 팩은 수명, 에너지 밀도, 무게, 유지보수 측면에서 명확한 기술적 우위를 가집니다.
• 실제 제품 성능은 단순 용량이 아니라 내부 저항, 방전 C-rate, 열관리 설계에 의해 결정됩니다.

1. 12V 배터리 팩 구조

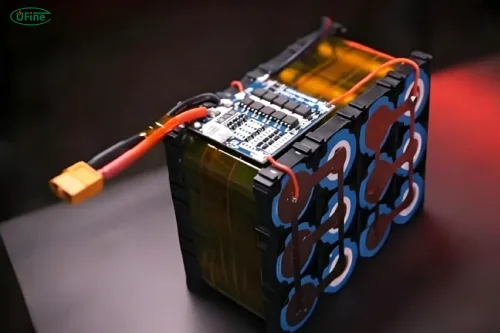

12V 배터리 팩은 단순히 배터리 셀을 모아놓은 구조가 아니라, 셀, BMS, 보호 회로, 외장 구조가 유기적으로 결합된 하나의 에너지 시스템이다. 실제 성능은 개별 부품이 아니라 전체 구조 설계 방식에 의해 결정된다.

일반적인 12V 리튬 배터리 팩 구조는 크게 네 가지 레이어로 나눌 수 있다.

• 셀 모듈 (Cell Module): 에너지를 저장하는 기본 단위
• 전기 보호 시스템 (BMS + Protection Circuit): 전압, 전류, 온도 제어
• 기계 구조 (Enclosure / Housing): 충격 보호 및 열 관리
• 출력 인터페이스 (Connector / Terminal): 외부 장비와 연결

이 구조에서 가장 중요한 부분은 “전기적 안정성과 기계적 안정성의 분리 설계”이다. 셀과 BMS는 전기적으로 매우 민감한 영역이기 때문에 외부 충격이나 진동으로부터 보호되어야 하며, 이를 위해 내부 완충 구조와 절연 설계가 함께 적용된다.

특히 산업용 12V 배터리 팩에서는 구조 설계가 단순 보호 수준을 넘어 열 확산 경로까지 포함해야 한다. 방전 중 발생하는 열이 특정 셀에 집중될 경우 성능 저하뿐 아니라 안전 문제로 이어질 수 있기 때문에, 셀 간 간격 설계와 열 전도 소재 적용이 매우 중요하다.

또한 구조 설계는 유지보수성과도 직접적으로 연결된다. 일부 고급 설계에서는 모듈형 구조를 채택하여 셀 또는 BMS를 부분 교체할 수 있도록 설계하기도 한다. 이는 장기 운용이 필요한 산업 장비에서 매우 중요한 요소이다.

결과적으로 12V 배터리 팩 구조는 단순한 “케이스 + 배터리”가 아니라, 전기, 열, 기계적 안정성이 동시에 고려된 통합 시스템이라고 이해하는 것이 정확하다.

12V 배터리 팩의 기본 구조와 셀 구성 방식

12V 리튬 배터리 팩은 일반적으로 셀 직렬 구성으로 만들어집니다. 리튬이온 셀의 정격 전압이 약 3.6~3.7V이기 때문에 다음과 같은 구조가 기본입니다.

• 3S 구성: 약 11.1V (최대 12.6V)
• 4S 구성: 약 14.8V (최대 16.8V)

실제 시스템에서는 “12V 호환”이라는 이유로 3S 또는 4S 구조가 혼용되는데, 이는 충전 시스템 설계에 직접적인 영향을 줍니다.

12V 배터리 팩 기본 셀 구성 비교

셀 구성에서 가장 중요한 것은 단순 전압이 아니라 셀 밸런싱과 내부 저항 균형입니다. 이 부분이 무너지면 전체 팩의 수명이 급격히 줄어듭니다.

12V 배터리 팩의 성능과 구조를 정확히 이해하기 위해서는 셀 구성 방식인 직렬 및 병렬 연결 개념을 함께 살펴보는 것이 좋습니다.

2. 12V 배터리 팩에서의 배터리 단일 셀(셀 단위) 이해

12V 배터리 팩을 제대로 이해하려면 “완성된 배터리 팩”만 보는 것이 아니라, 그 내부를 구성하는 배터리 단일 셀(cell) 구조를 반드시 함께 이해해야 합니다. 실제로 배터리 팩의 성능, 안정성, 수명은 대부분 이 개별 셀 수준에서 결정되기 때문입니다.

일반적으로 리튬이온 기반 12V 배터리 팩에서 사용되는 셀은 원통형(예: 18650, 21700), 각형(prismatic), 또는 파우치(pouch) 타입으로 나뉩니다. 각각의 셀 타입은 에너지 밀도, 열 특성, 조립 방식에서 뚜렷한 차이를 가지며, 이는 최종 배터리 팩 설계 방향에도 직접적인 영향을 줍니다.

예를 들어 원통형 셀은 구조적 강도가 높고 생산 표준화가 잘 되어 있어 산업용 12V 배터리 팩에서 가장 널리 사용됩니다. 반면 파우치 셀은 에너지 밀도가 높고 설계 자유도가 크지만, 외부 충격이나 팽창에 상대적으로 민감한 특성을 가지고 있습니다.

또한 단일 셀의 품질 편차는 전체 배터리 팩 성능에 매우 큰 영향을 줍니다. 같은 모델의 셀이라도 내부 저항이나 실제 용량에 미세한 차이가 존재하는데, 이러한 차이가 직렬 구조에서 누적되면 셀 밸런스 불균형으로 이어질 수 있습니다. 결국 이는 BMS의 부담 증가뿐 아니라 전체 수명 감소로 연결됩니다.

이 때문에 고품질 12V 배터리 팩 설계에서는 단순히 “용량이 같은 셀을 모으는 것”이 아니라, 셀 매칭(cell matching) 과정이 매우 중요하게 다뤄집니다. 셀 매칭은 내부 저항, 용량, 자가방전률 등을 기준으로 유사한 특성을 가진 셀끼리 그룹화하는 과정이며, 산업용 배터리에서는 필수적인 품질 관리 단계입니다.

배터리 셀 타입 비교 (12V 배터리 팩 기준)

3. 리튬이온 vs 납산 12V 배터리 비교

12V 배터리 시장에서 가장 중요한 기술 전환은 납산에서 리튬으로의 이동입니다. 이 차이는 단순한 “신구 기술”이 아니라 구조적으로 완전히 다른 에너지 시스템입니다.

특히 중요한 차이는 “전압 유지 특성”입니다. 리튬 배터리는 방전 구간에서도 전압이 안정적으로 유지되지만, 납산은 사용 시간이 늘어날수록 급격히 전압이 떨어집니다.

이 차이는 실제 시스템 안정성에 매우 큰 영향을 줍니다.

4. 12V 배터리 팩 설계 핵심 요소

12V 배터리 팩 설계는 단순히 “용량을 크게 만드는 작업”이 아닙니다. 실제로는 부하 패턴을 분석하고 시스템 요구 전류를 계산하는 과정입니다.

설계 시 핵심 요소는 다음과 같습니다.

• 사용 전력(W) 기반 용량 계산
• 평균/피크 전류 분리 설계
• 방전 C-rate 고려
• 온도 조건 분석

예를 들어, 24W 장비를 10시간 구동하려면 단순 계산으로 240Wh가 필요하지만, 실제로는 효율 손실과 방전 여유를 고려해야 합니다.

5. BMS 설계와 보호 기능 분석

BMS(Battery Management System)는 12V 배터리 팩에서 가장 중요한 전자 제어 시스템이다. 단순 보호 회로 수준이 아니라, 배터리 전체의 안전성과 수명을 결정하는 핵심 구조라고 할 수 있다.

BMS가 수행하는 주요 기능은 다음과 같다.

• 과충전 보호 (Over Charge Protection)
• 과방전 보호 (Over Discharge Protection)
• 과전류 보호 (Over Current Protection)
• 단락 보호 (Short Circuit Protection)
• 셀 밸런싱 기능

셀 밸런싱은 특히 중요하다. 시간이 지남에 따라 각 셀의 용량과 내부 저항이 달라지기 때문에, 이를 보정하지 않으면 특정 셀만 먼저 손상되는 문제가 발생한다.

밸런싱 방식은 크게 두 가지로 나뉜다.

• Passive balancing: 잉여 에너지를 열로 소모하는 방식으로 구조가 단순하지만 효율이 낮다
• Active balancing: 에너지를 다른 셀로 이동시키는 방식으로 효율은 높지만 비용과 설계 복잡도가 증가한다

산업용 시스템에서는 초기 비용보다 안정성과 수명을 중요하게 보기 때문에 BMS 선택이 전체 배터리 성능의 핵심 요소가 된다.

6. 충전 시스템과 CC/CV 알고리즘

리튬 12V 배터리 팩의 표준 충전 방식은 CC/CV(Constant Current / Constant Voltage)입니다.

• CC 단계: 일정 전류로 빠르게 충전
• CV 단계: 일정 전압 유지하면서 전류 감소

충전 종료 시점은 일반적으로 전류가 일정 수준 이하로 떨어질 때 결정됩니다.

이 과정에서 가장 중요한 것은 충전기와 BMS의 “전압 정합성”입니다. 작은 차이도 장기적으로는 수명 저하를 유발할 수 있습니다.

7. 고방전 12V 배터리 팩 설계 기술

고방전 설계는 로봇, 드론, 모터 구동 시스템에서 핵심입니다. 이 경우 단순 용량보다 “순간 출력”이 더 중요합니다.

핵심 기술 요소는:

• 고 C-rate 셀 선택
• 병렬 구조 확대
• 내부 저항 최소화
• 니켈 스트립 최적화

고방전 설계에서 가장 흔한 문제는 “발열 집중”입니다. 이는 곧 수명 저하로 이어집니다.

8. 열관리 설계와 안전성

배터리 시스템에서 열은 단순 부산물이 아니라 “수명 결정 변수”입니다.

열 발생 원인은 다음과 같습니다.

• 내부 저항
• 고전류 방전
• 고속 충전

열관리 설계는 다음과 같이 접근합니다.

• 셀 간 공기 흐름 확보
• 열 전도성 소재 적용
• 케이스 구조 분산 설계

국제 안전 기준에 대해서는 다음 자료를 참고할 수 있습니다:

9. 수명 저하 메커니즘과 사이클 테스트

배터리 수명은 단순히 “사용 횟수”가 아니라 화학적 변화의 누적 결과입니다.

주요 원인은:

• SEI layer 성장
• 리튬 이온 손실
• 고온 스트레스
• 과충전 반복

사이클 테스트에서는 일반적으로 다음 기준을 사용합니다:

• 80% 용량 유지 시점까지 cycle count
• 온도 조건: 25°C / 45°C 비교
• 방전 깊이(DoD) 변수 설정

10. 산업용 12V 배터리 팩 응용 사례

12V 배터리 팩은 다양한 산업에서 사용되며, 각 응용 분야마다 요구 조건이 다릅니다.

• CCTV 및 보안 시스템: 저전력 장시간 유지
• 의료 장비: 높은 안정성과 신뢰성
• 로봇 시스템: 고방전 및 순간 출력
• 통신 백업 전원: 긴 수명과 안정성

이처럼 “12V”라는 동일한 전압이라도 실제 요구 성능은 완전히 다릅니다.

11. FAQs

Q1. 12V 배터리 팩은 완전히 충전하면 실제로 몇 볼트인가요?

리튬이온 기반 12V 배터리 팩은 구조에 따라 다르지만, 일반적으로 3S 구성은 약 12.6V, 4S 구성은 최대 16.8V까지 상승할 수 있습니다. 따라서 “12V”는 고정값이 아니라 시스템 호환 전압 범위를 의미합니다.

Q2. 12V 배터리 팩은 저온 환경에서 성능이 얼마나 감소하나요?

일반적으로 0°C 이하에서는 방전 용량이 10~30% 감소할 수 있으며, -10°C 이하에서는 내부 저항 증가로 출력 성능이 크게 저하됩니다.

Q3. 12V 배터리 팩은 병렬로 연결해서 용량을 늘릴 수 있나요?

가능하지만 단순 연결이 아니라 각 팩의 전압 밸런스와 BMS 구조를 고려해야 합니다. 그렇지 않으면 전류 역류 문제나 셀 불균형이 발생할 수 있습니다.

Q4. 12V 배터리 팩은 태양광 시스템에도 사용할 수 있나요?

네, 사용 가능합니다. 특히 소형 태양광 저장 시스템에서 많이 사용되며, MPPT 컨트롤러와 함께 사용할 경우 충전 효율을 최적화할 수 있습니다.

Q5. 12V 배터리 팩에서 셀 불균형은 어떻게 발생하나요?

셀마다 미세한 용량 차이와 내부 저항 차이가 있기 때문에 충방전 반복 과정에서 점차 불균형이 발생합니다. 이를 방지하기 위해 BMS의 셀 밸런싱 기능이 필요합니다.
